物联网ADW300-bin文件升级操作流程

# 一 接线说明

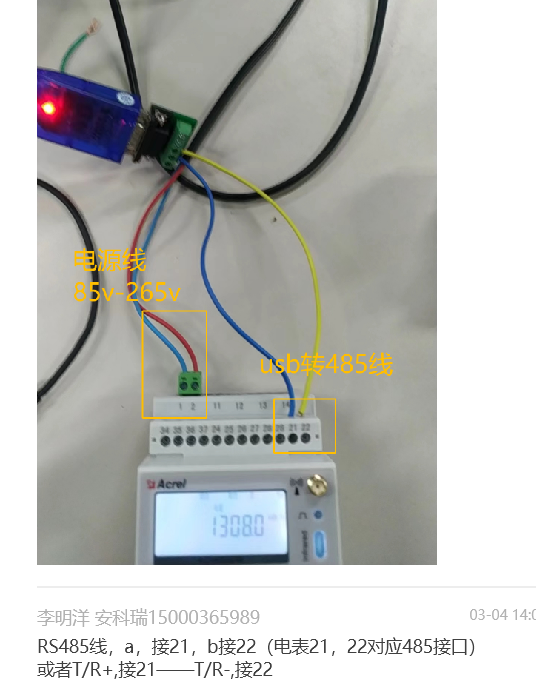

准备工作：电脑usb转485线，连接电表

![6f55d12167c483dbc2ac8dd674da16ab](/media/202407//1720156396.58287.png)

# 二 超级终端操作说明

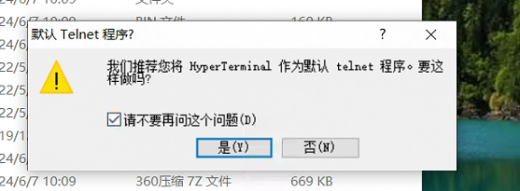

打开超级终端

![e04871c8bfcf3f5b5661d5a67178023](/media/202407//1720156396.588366.png)

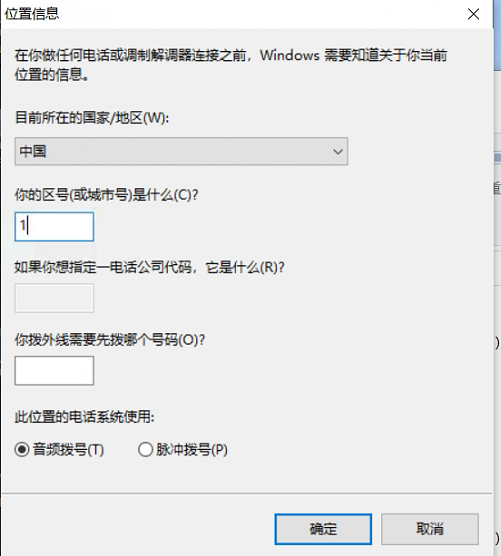

出现的区域号，名称都默认1。

![495fafc826b57e512b50f1f53bc6457](/media/202407//1720156396.5913618.png)

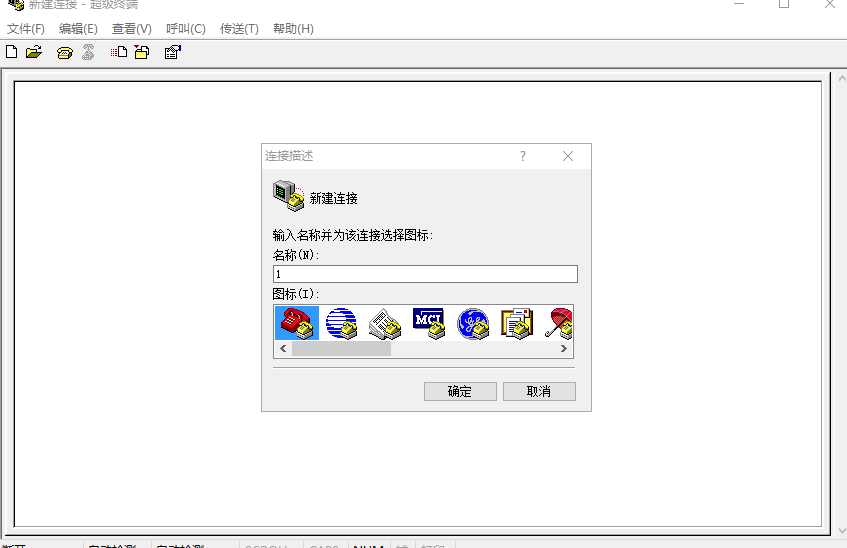

1. 名称：1（随意填，没有要求）

![9e89d215f3d53fe27e9349ebf90ef92](/media/202407//1720156396.5945606.png)

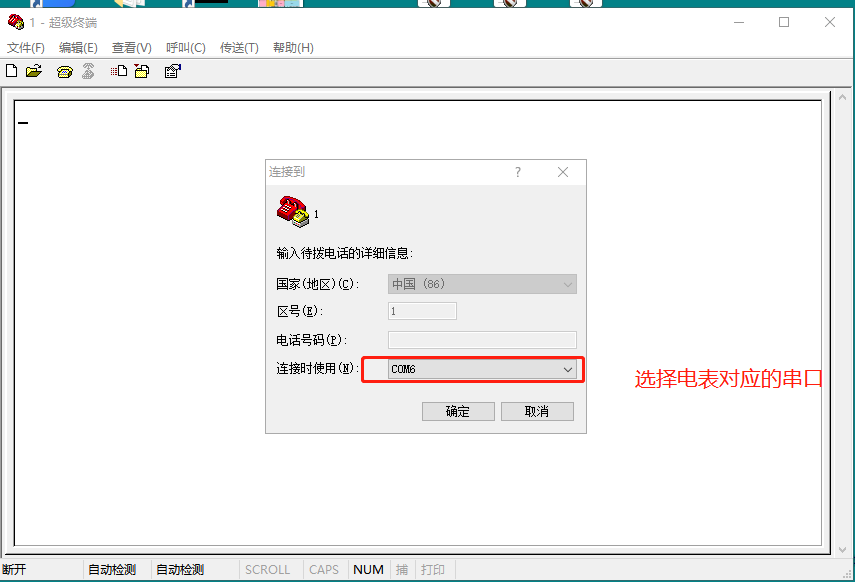

1. 连接时使用：“选择电表对应的串口”

![79b4a49d5169c699ed207e73d8993ec](/media/202407//1720156396.5971427.png)

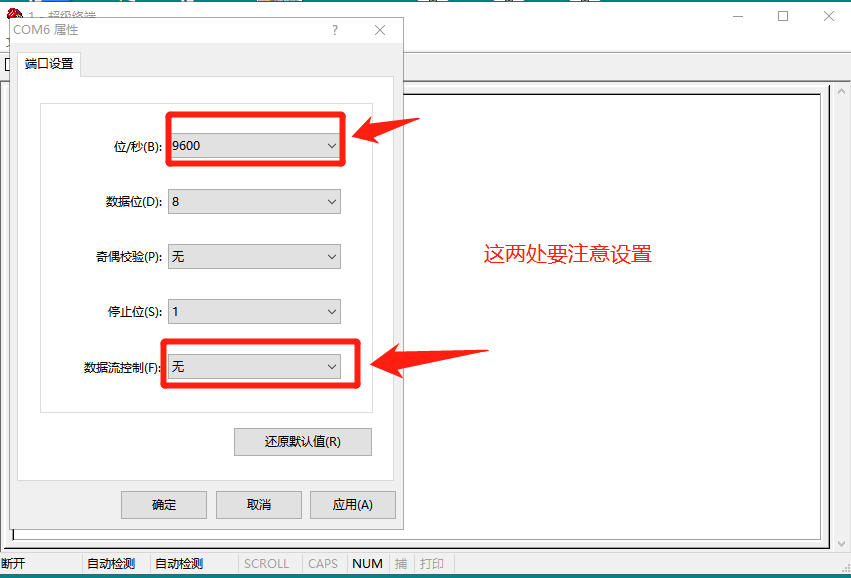

1. 位/秒：9600（常用的都是9600）；数据流控制：无

![48c82fb68f2d8ee93398c70cc6e7cd0](/media/202407//1720156396.59952.png)

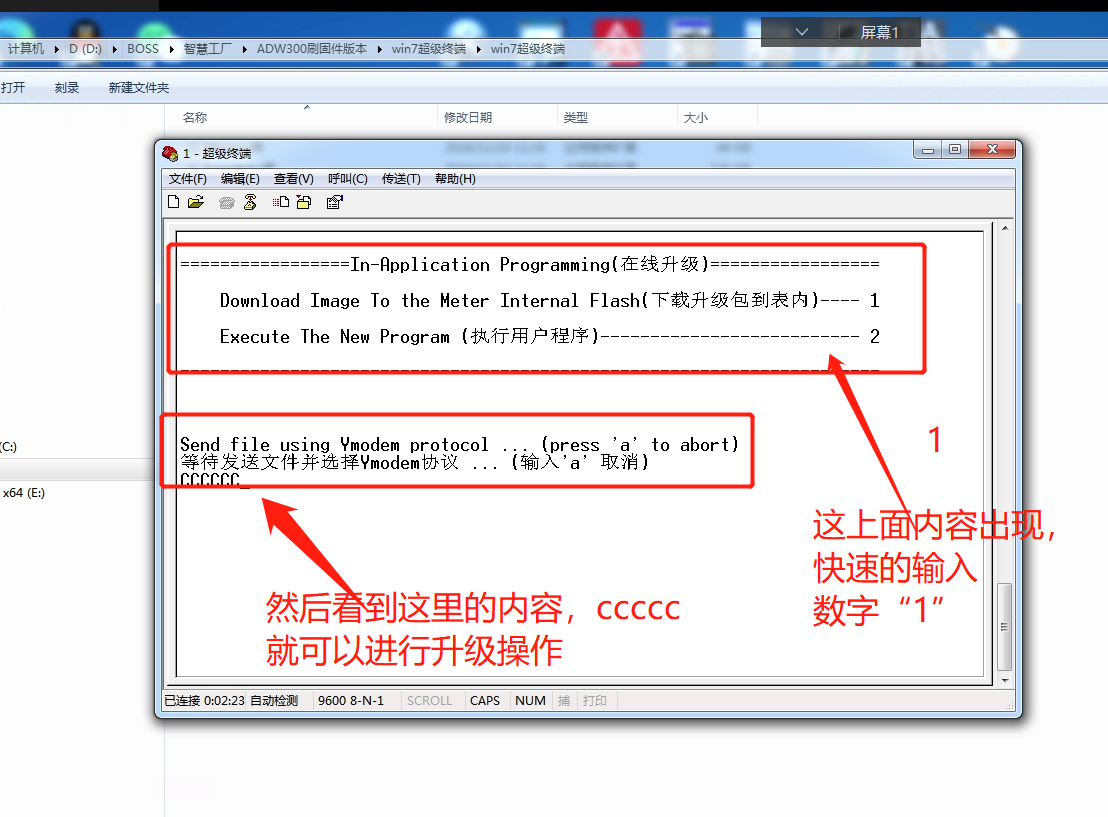

1. 多输入几次大写的“ACREL”,等到弹出（第一部分），键盘快速的输入：“1”，

（如没有来得及输入，大写输入ACREL,重复上面操作。）**（看不到显示输入，看8.附录）**

![8804753245e6515900d8cb98690f2a8](/media/202407//1720156396.6022296.png)

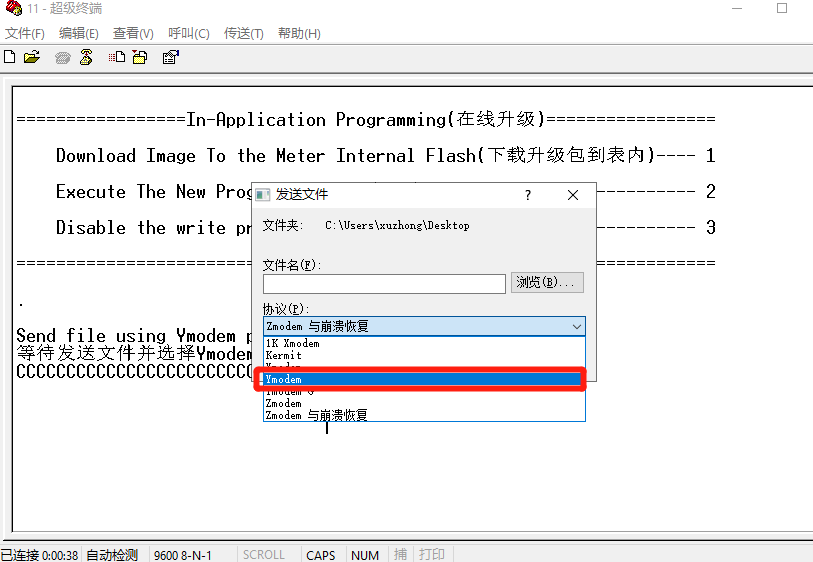

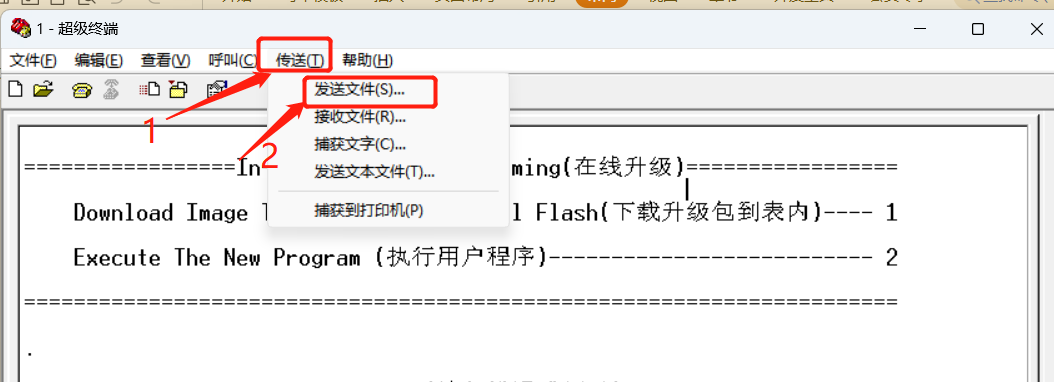

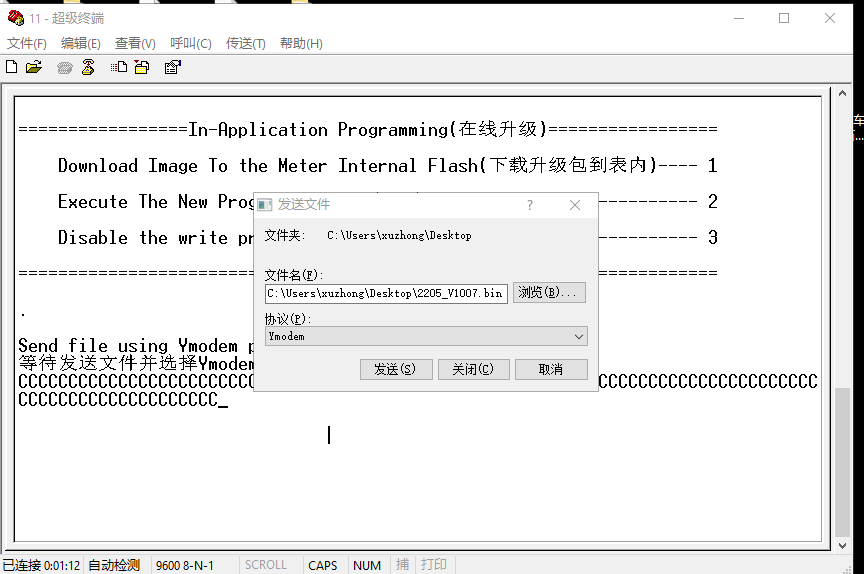

1. 点击窗口“传送”，选择“发送文件”

![](/media/202407//1720156396.6050985.png)

![9fbf9a032e8f4f1be595f9870f48807](/media/202407//1720156396.6081088.png)

![053632e8b5ee56fc71ea93fbe7f6491](/media/202407//1720156396.6104848.png)

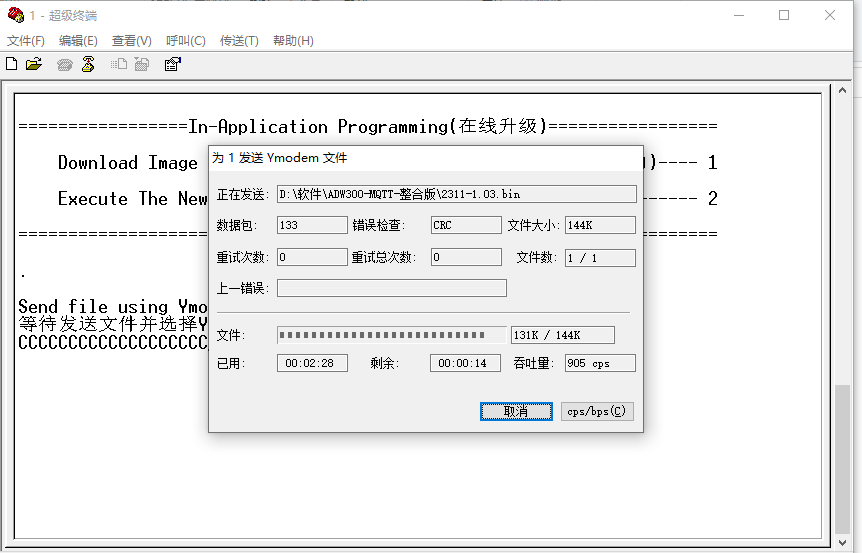

1. 刷程序等待

![6a2e53a0e8137d72c8ae5cc039d750d](/media/202407//1720156396.6128457.png)

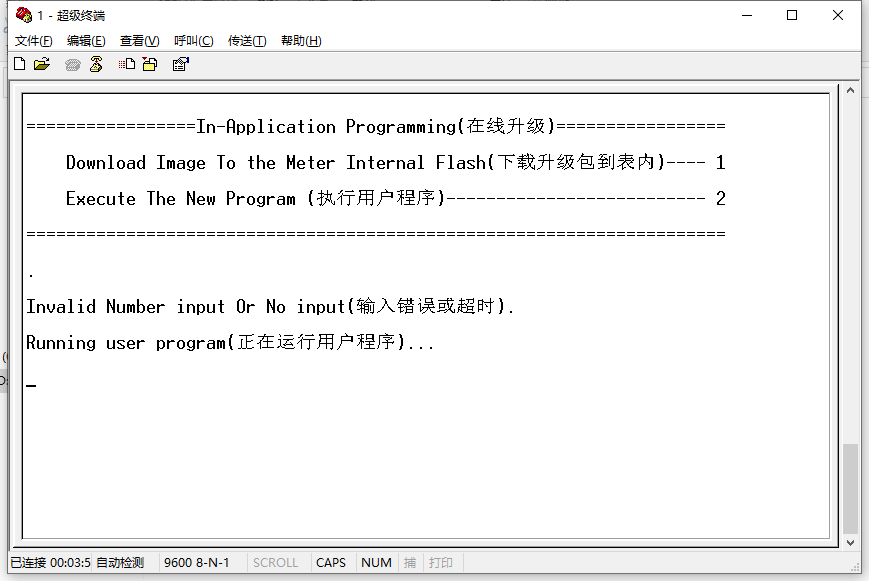

1. 刷程序完成

![856e5e7dac5c5c6f7c4f2a5f67e42ff](/media/202407//1720156396.6151671.png)

# 三 附录：

1. 若没有出现“4”的弹窗，有两种办法：

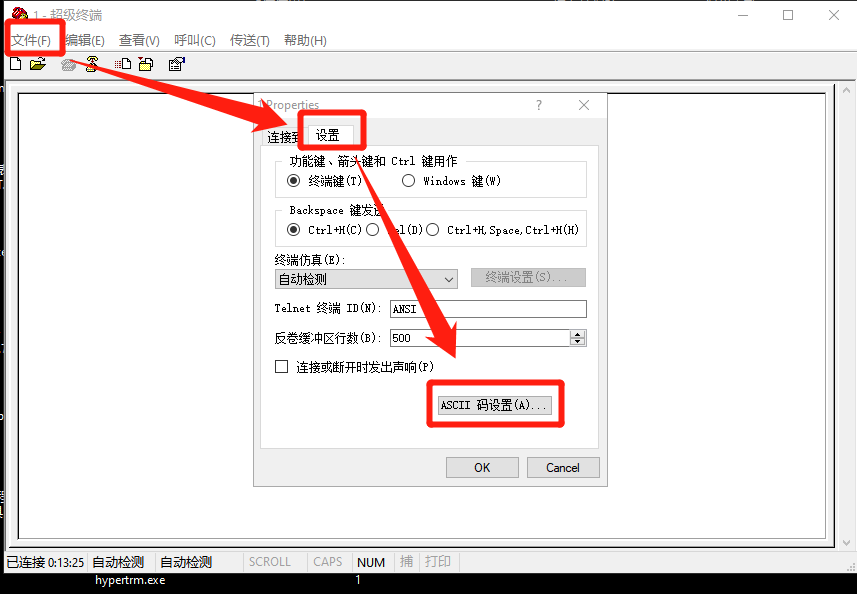

2. 大写输入“ACREL”,等待一下就会弹出（输入的ACREL是看不到的，若想看到，下面窗口设置，可以观察到）
3. 重启电表，关掉电表电源，然后再上电

![50f434046b41f04b37f85d11631c96f](/media/202407//1720156396.6176403.png)![d8665ef8ba43da4f7ab1502dc4828e4](/media/202407//1720156396.6198194.jpeg)
