预付费新版平台标准化调试手册

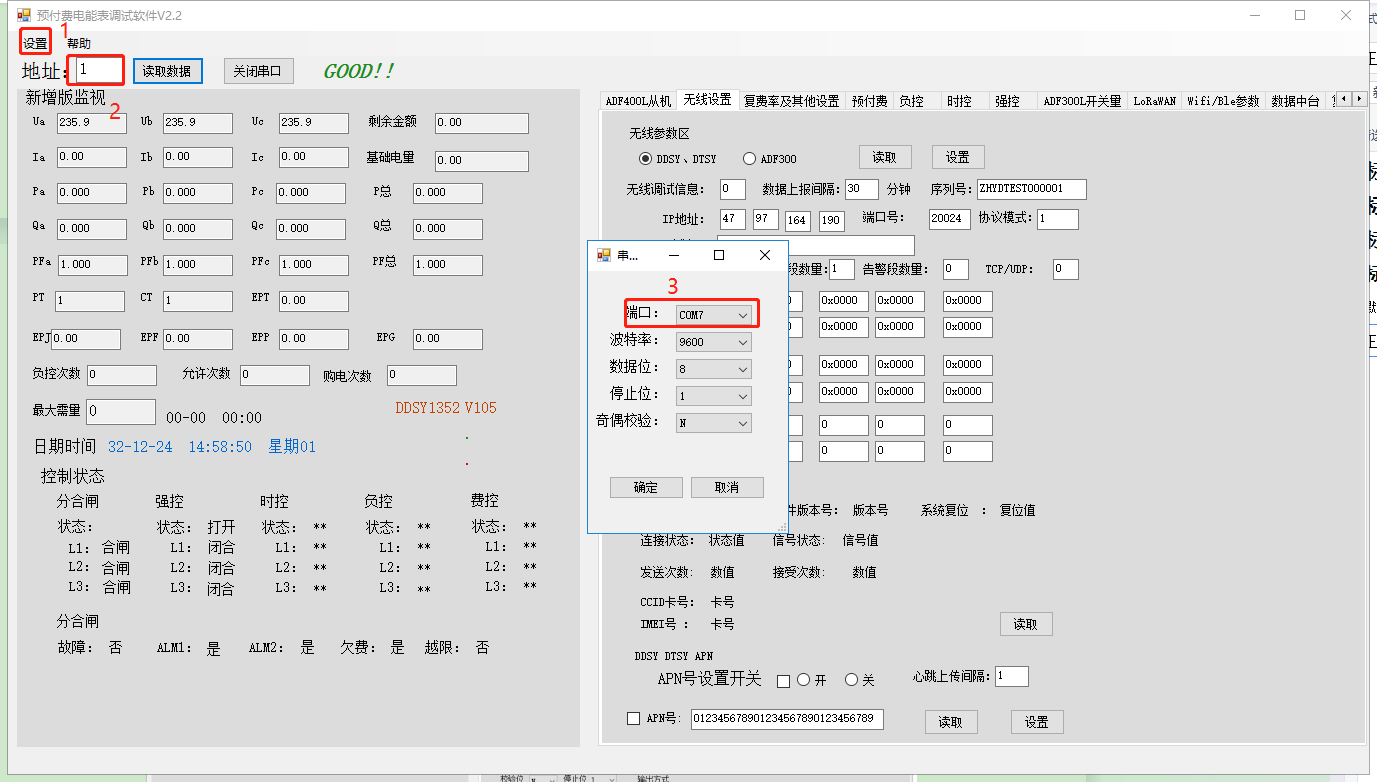

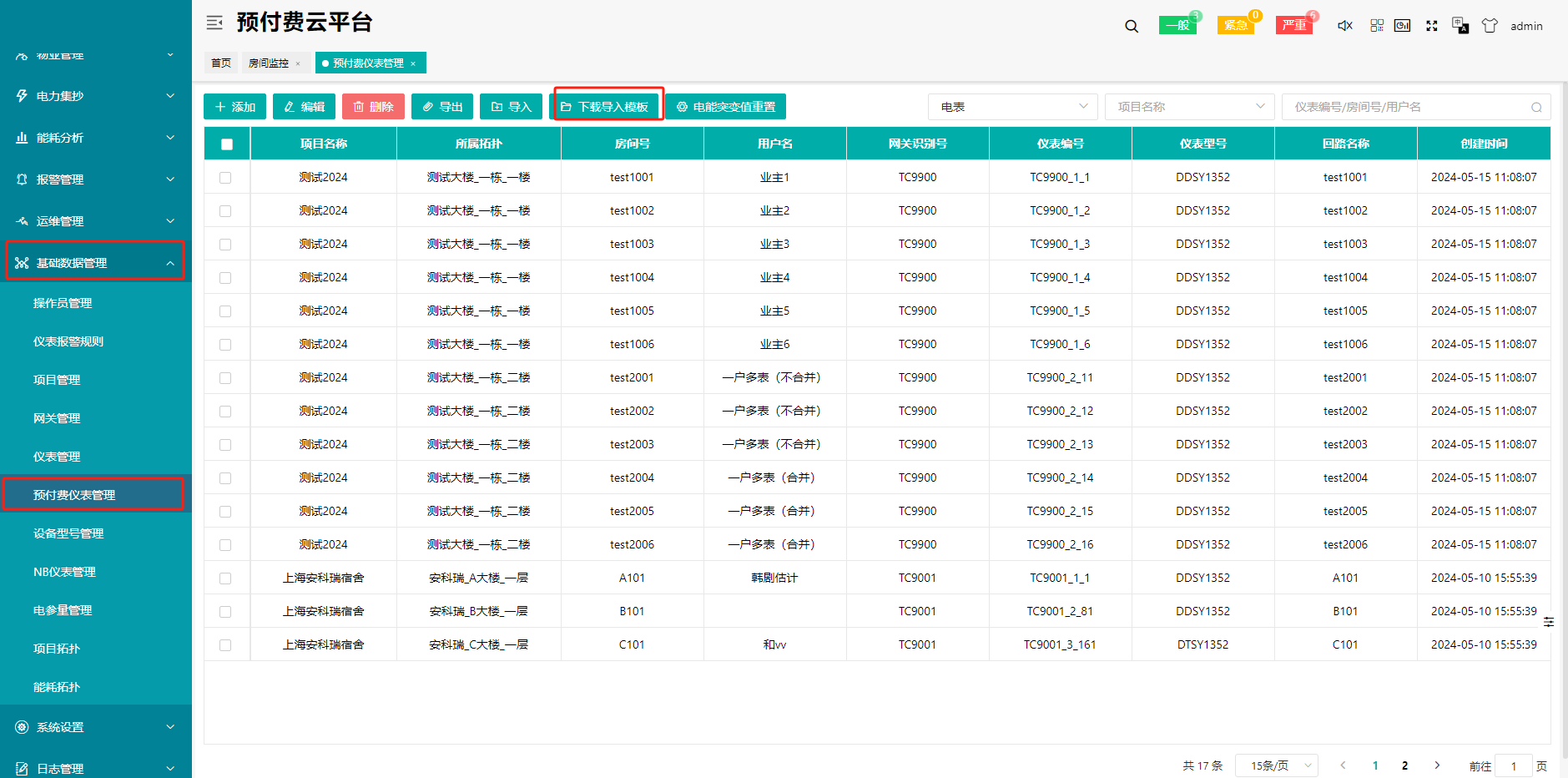

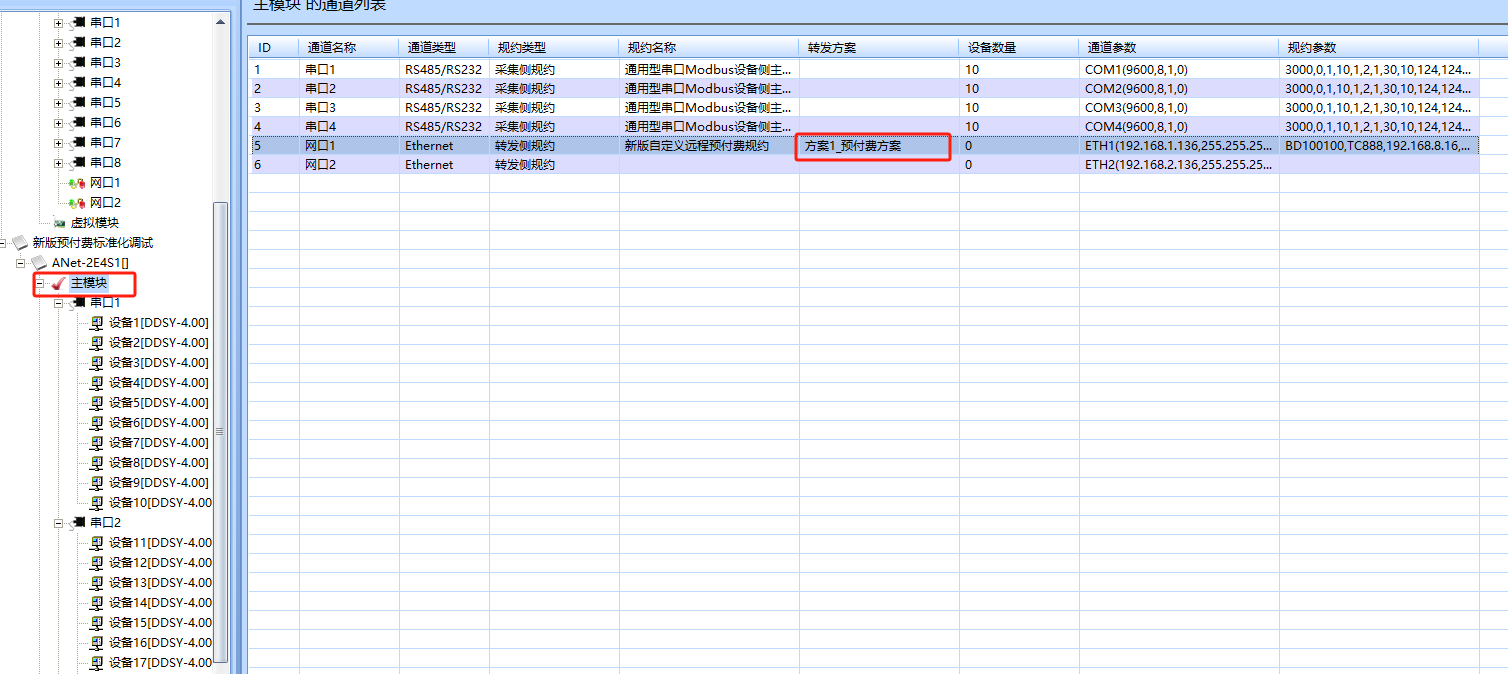

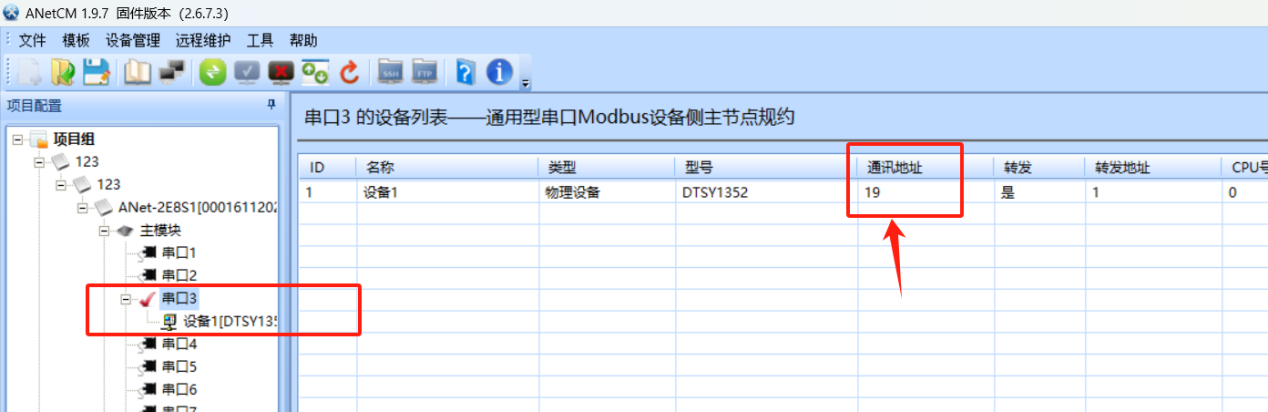

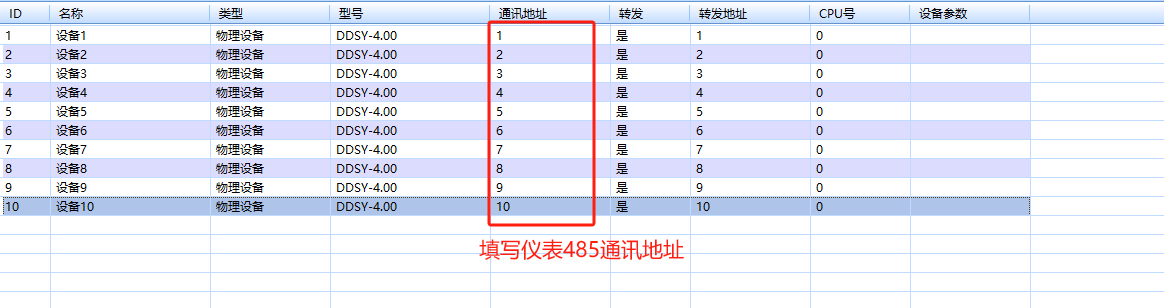

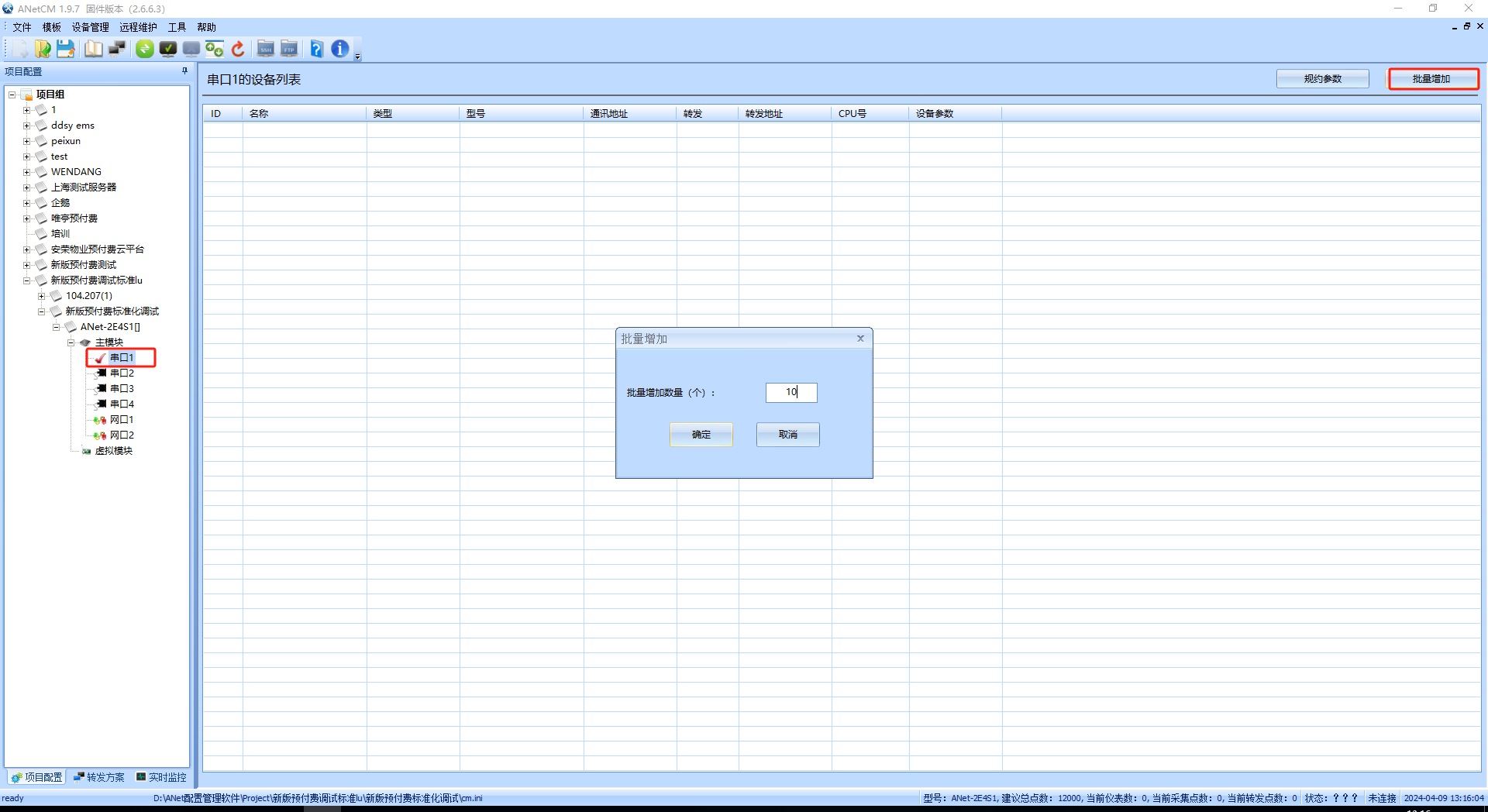

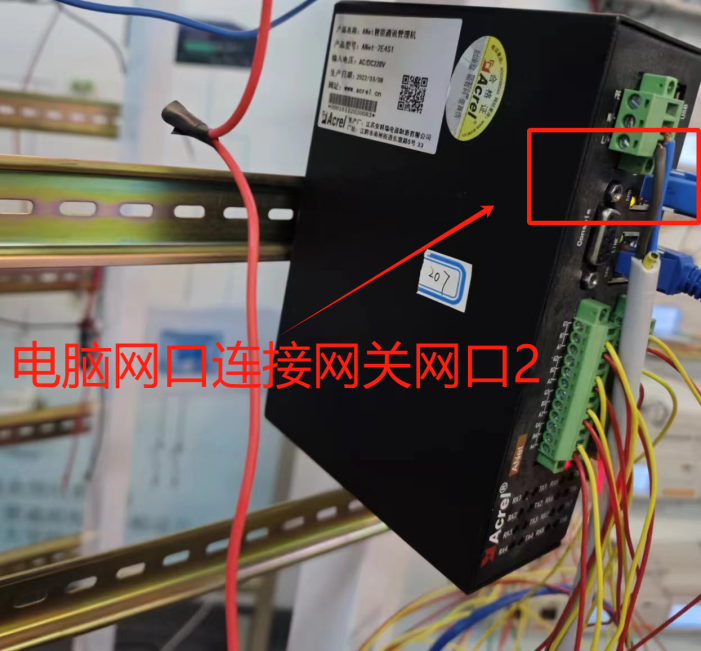

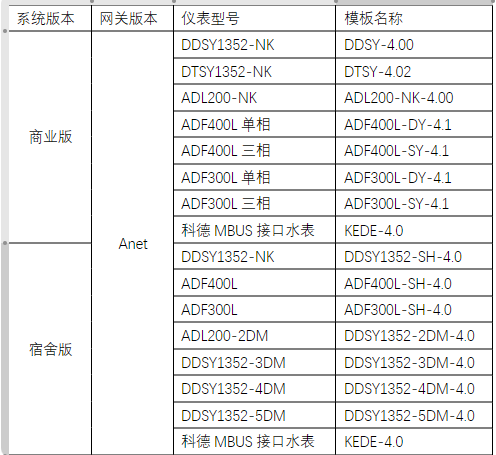

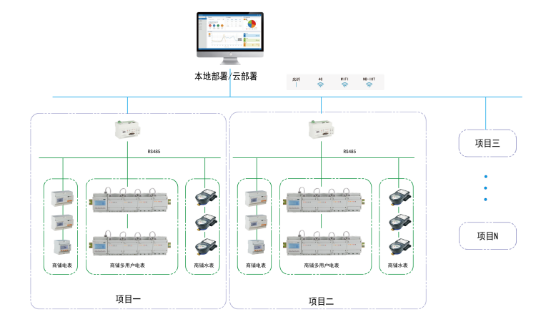

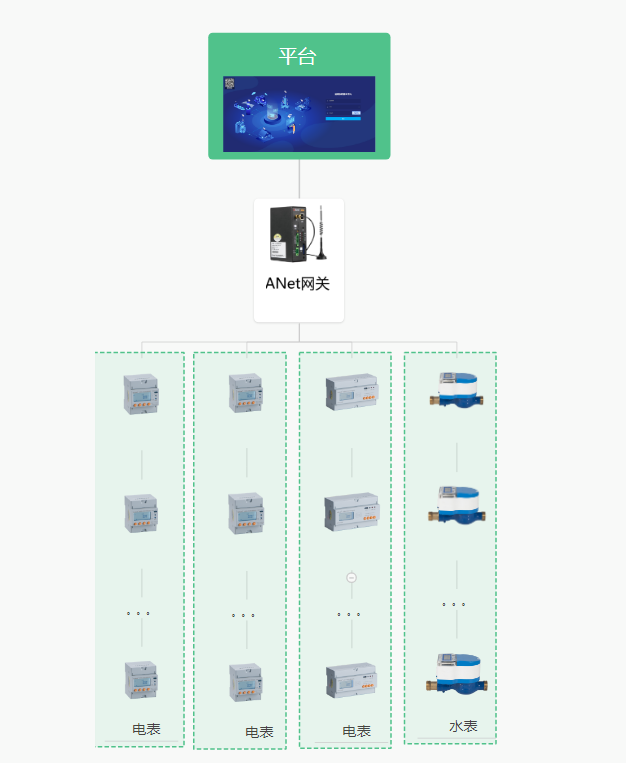

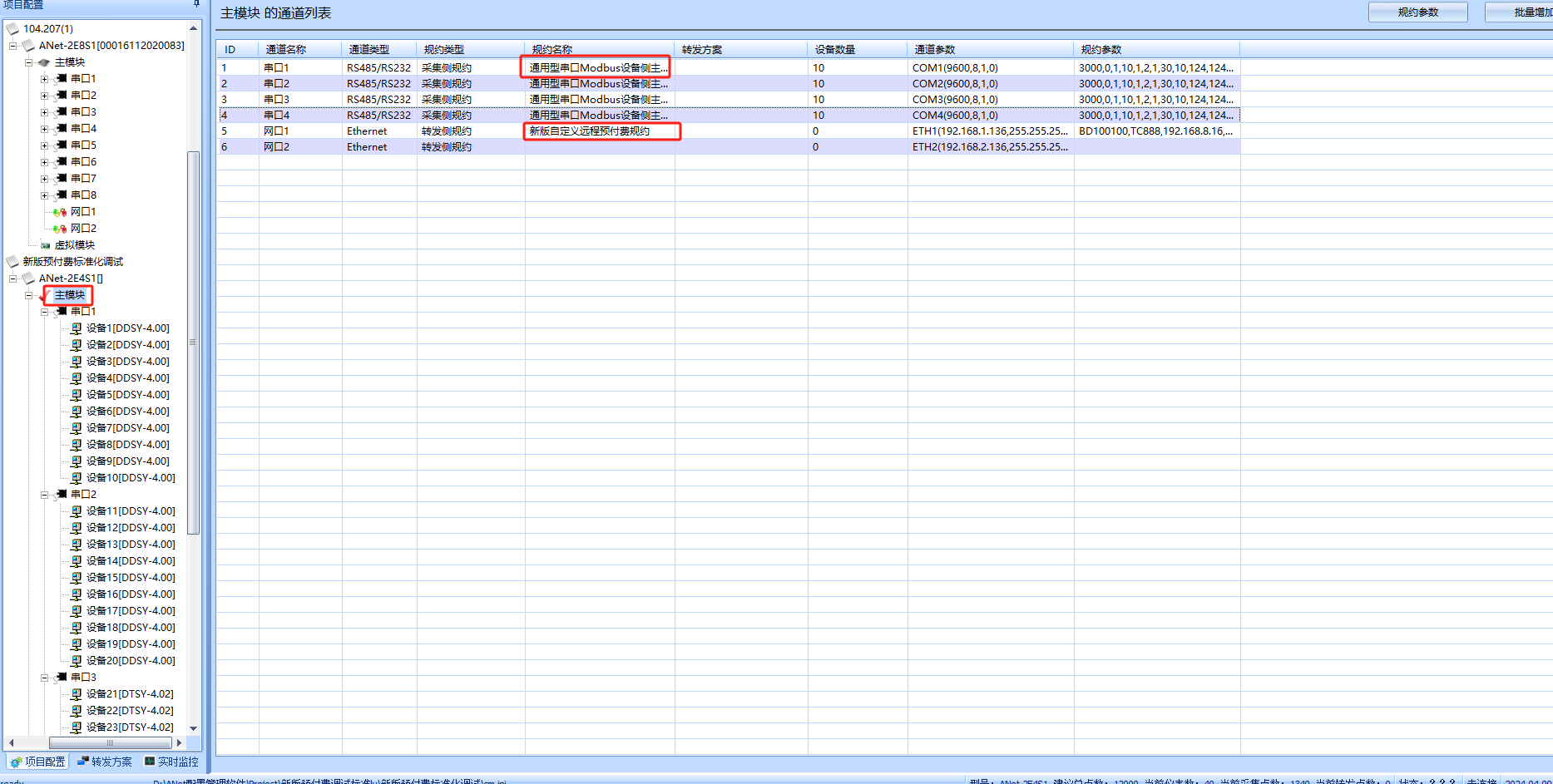

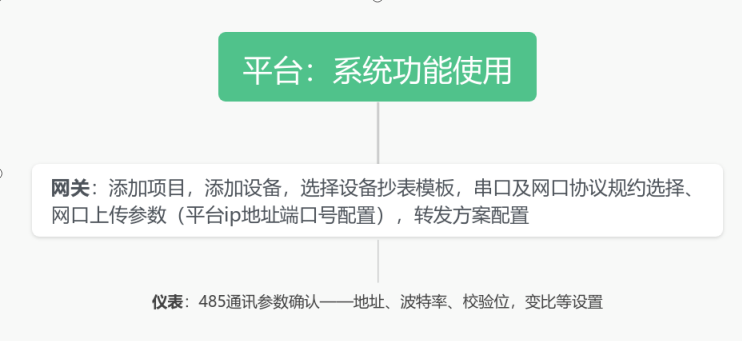

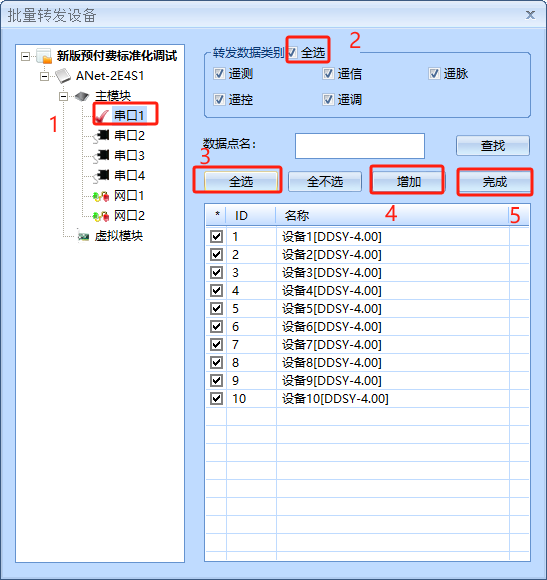

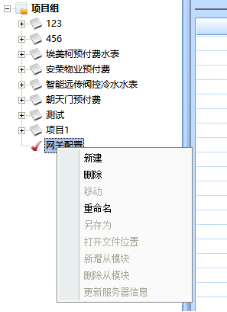

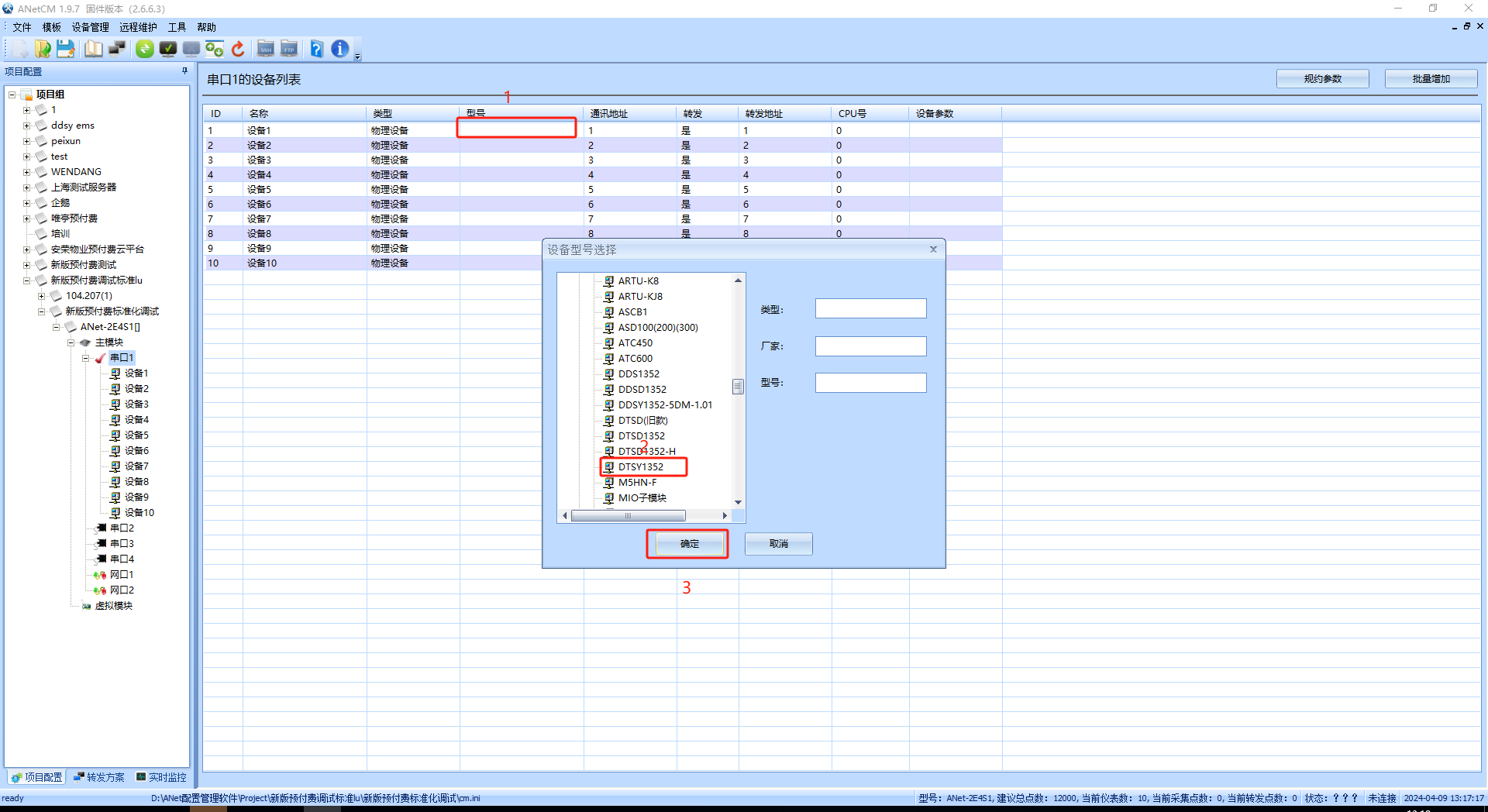

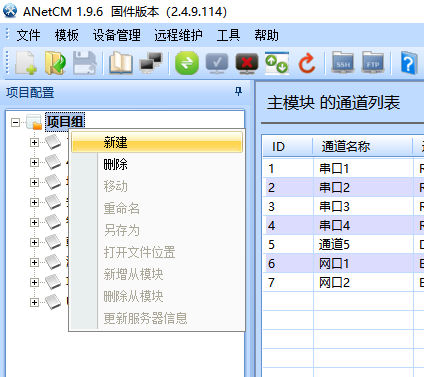

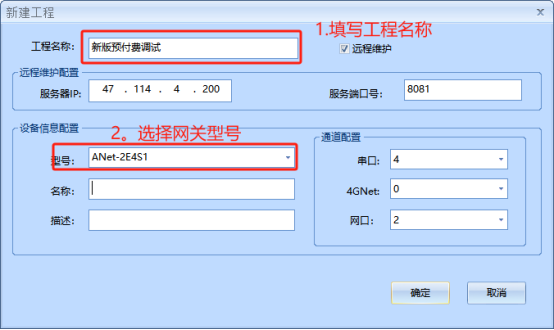

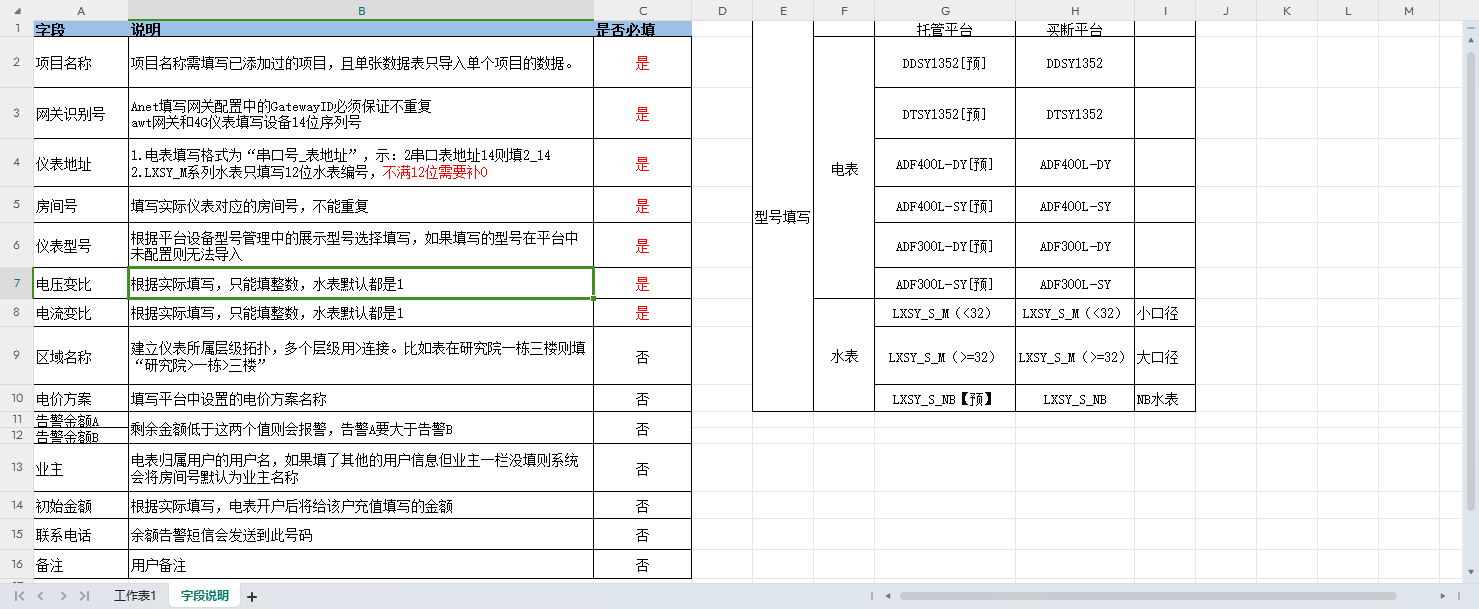

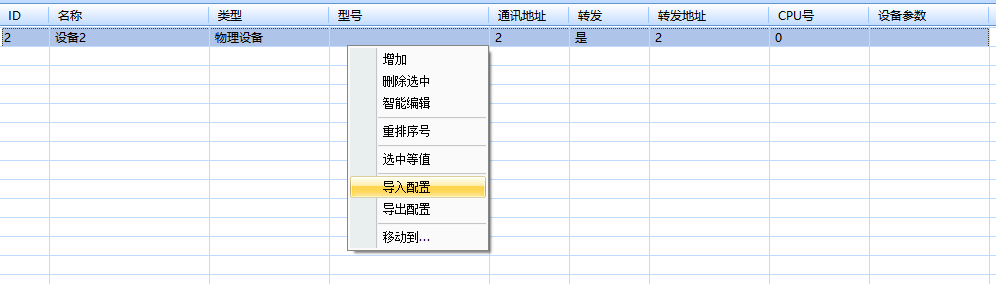

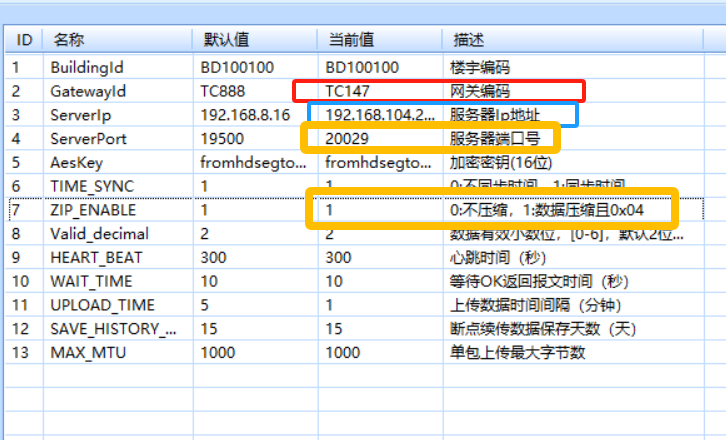

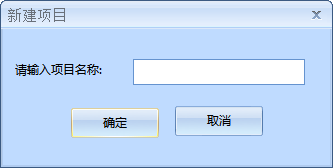

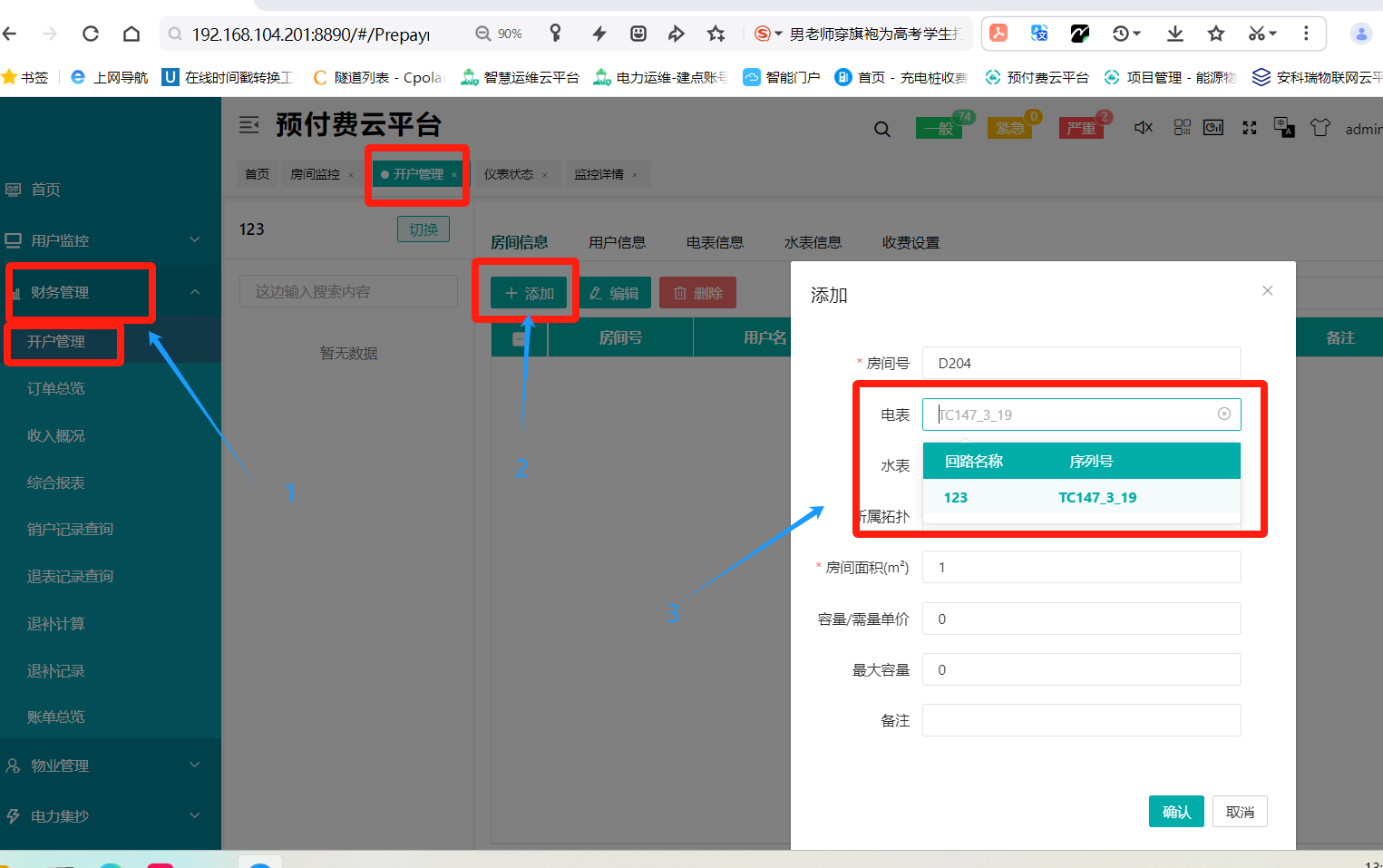

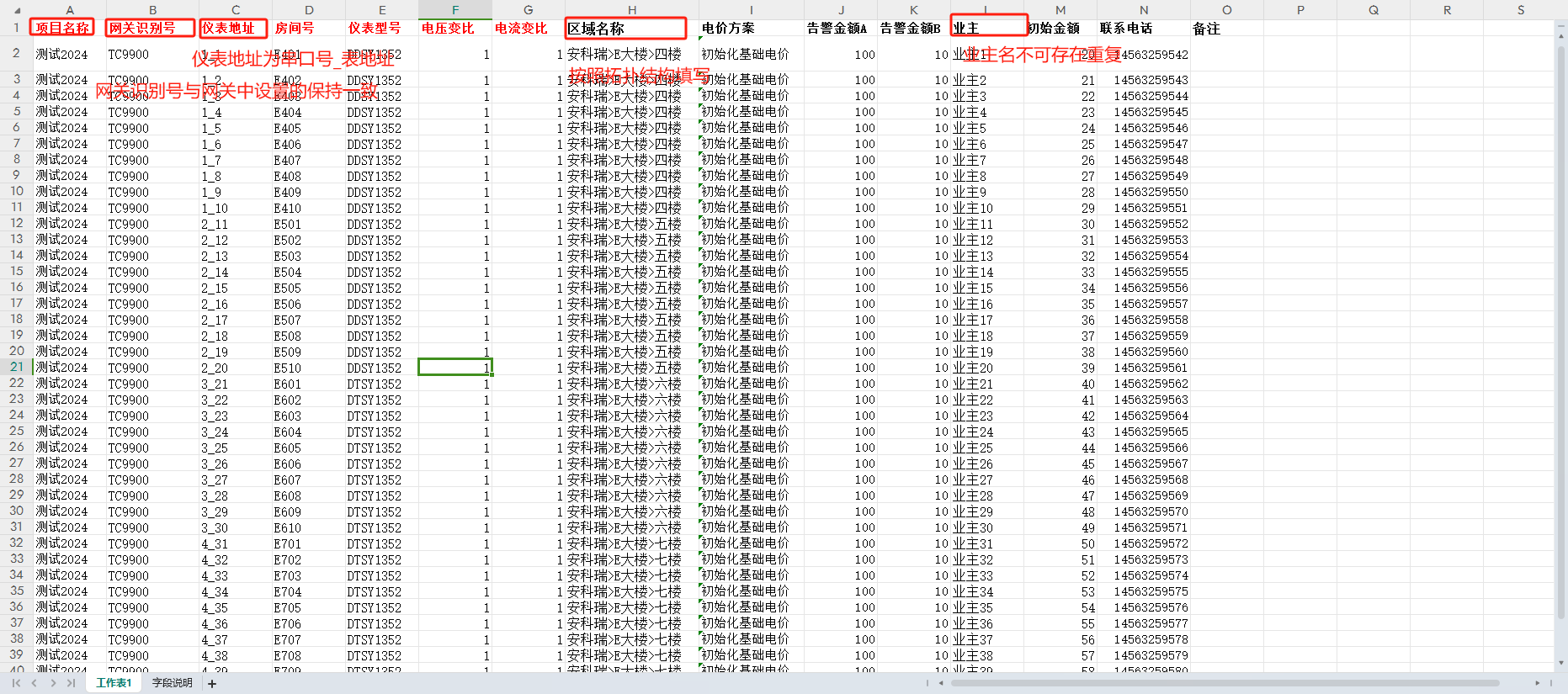

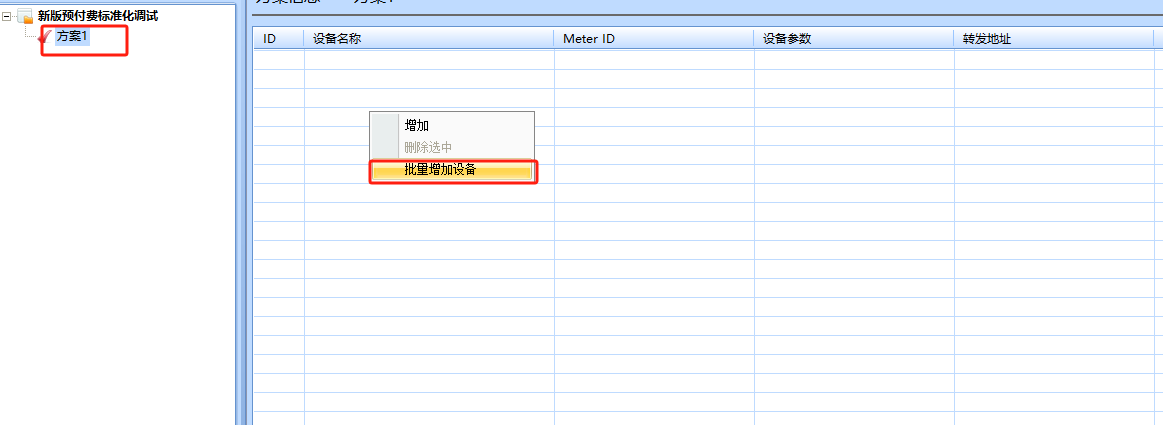

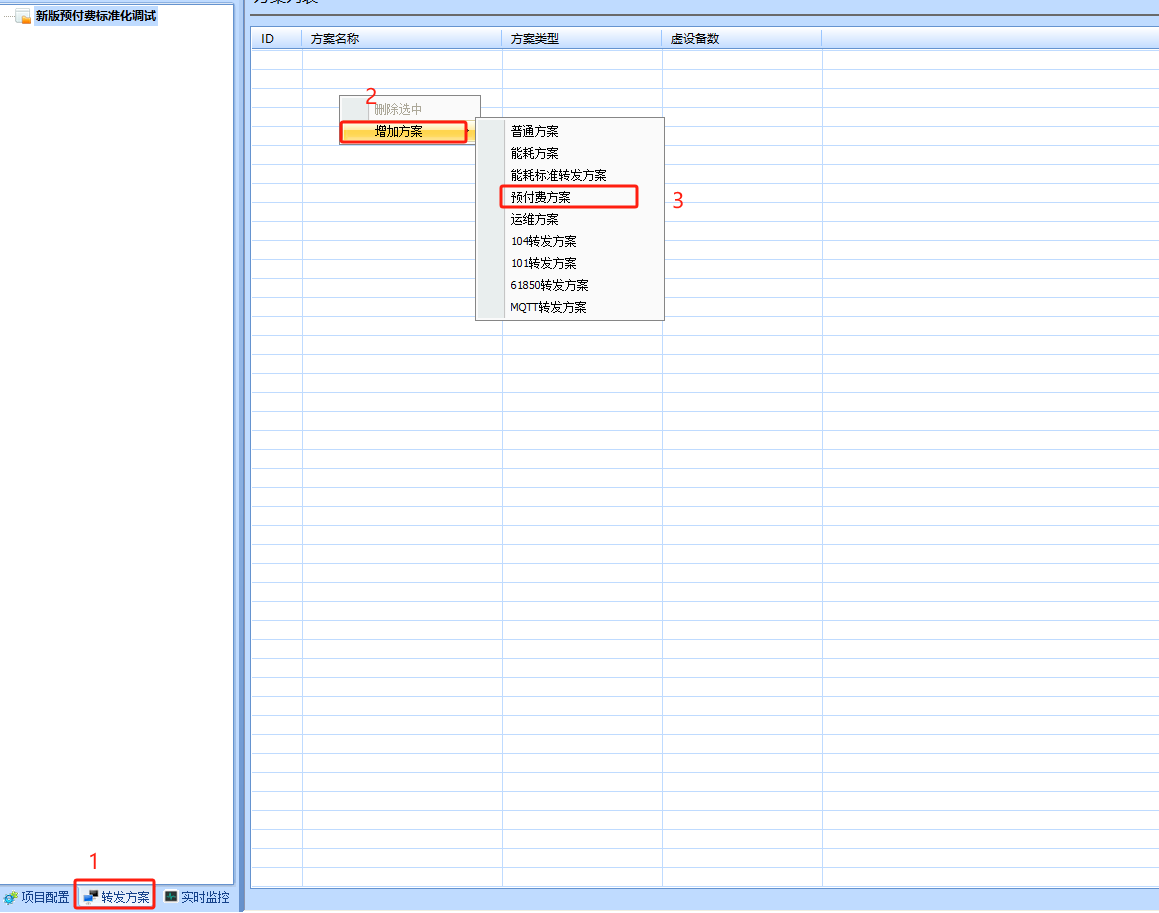

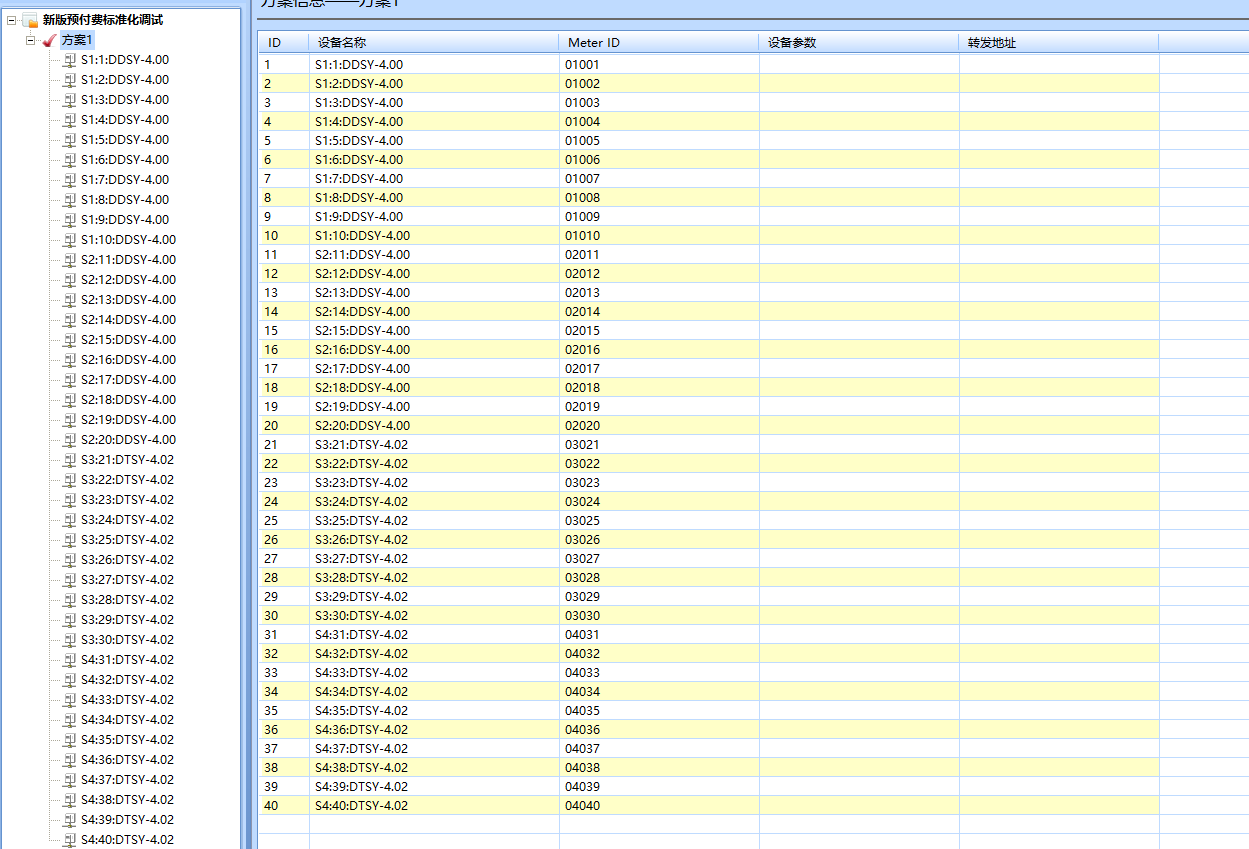

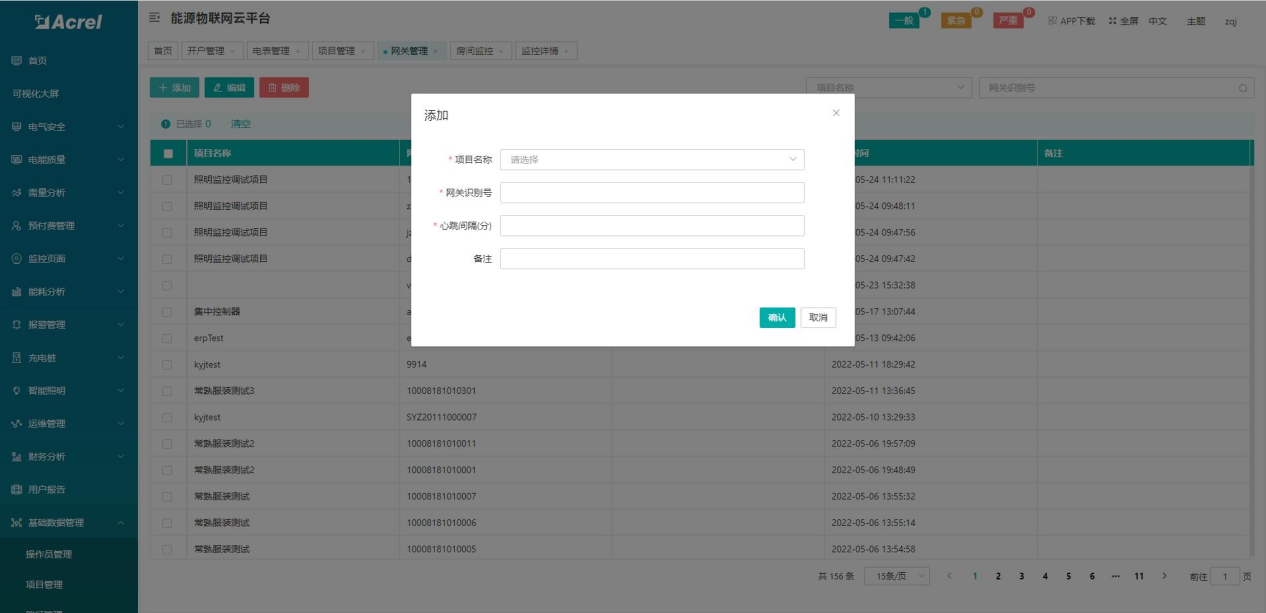

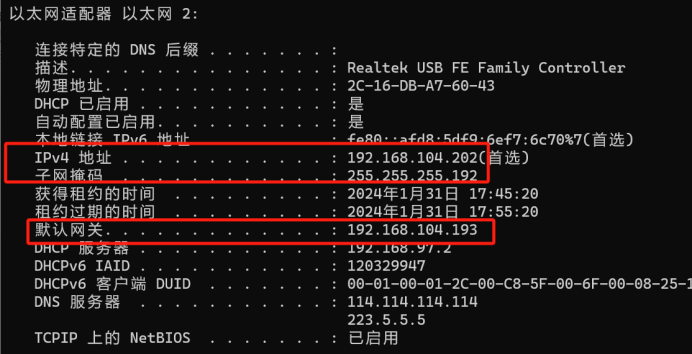

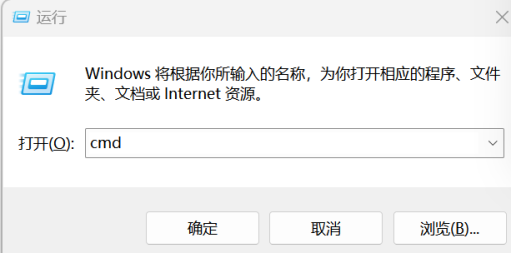

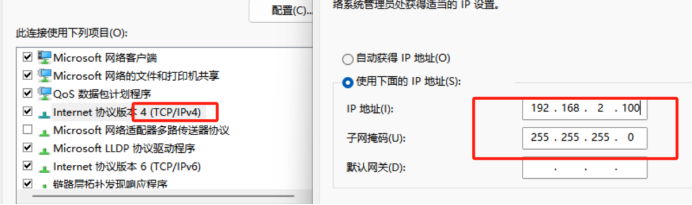

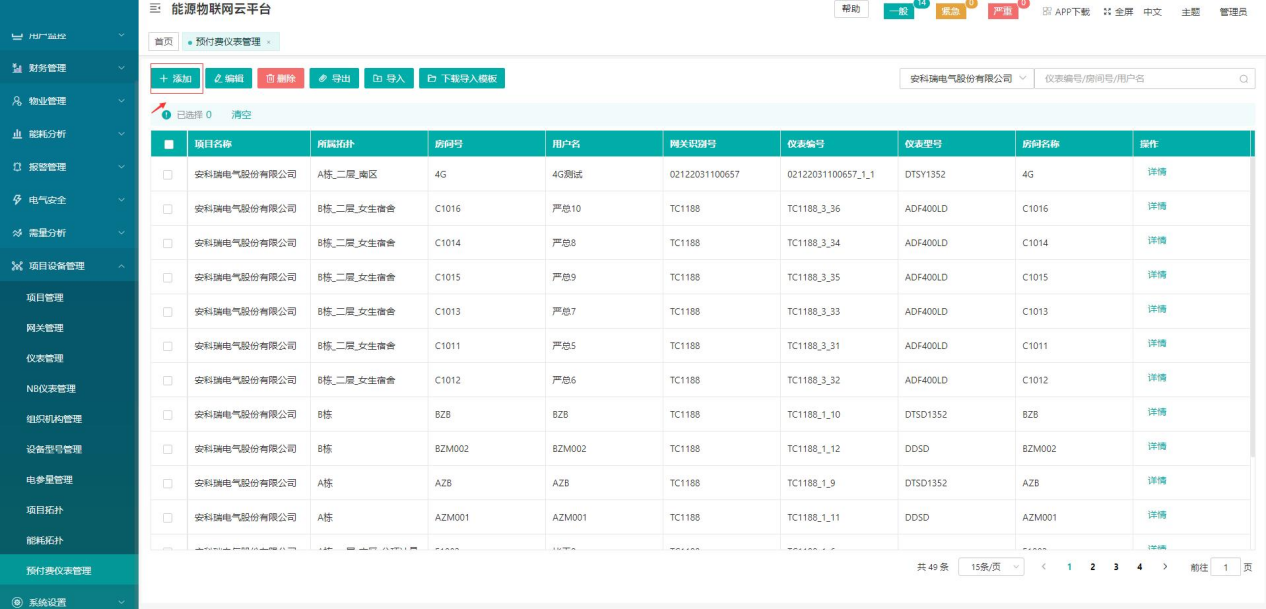

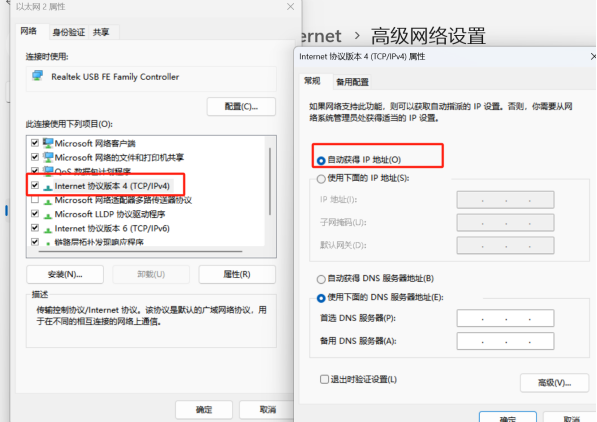

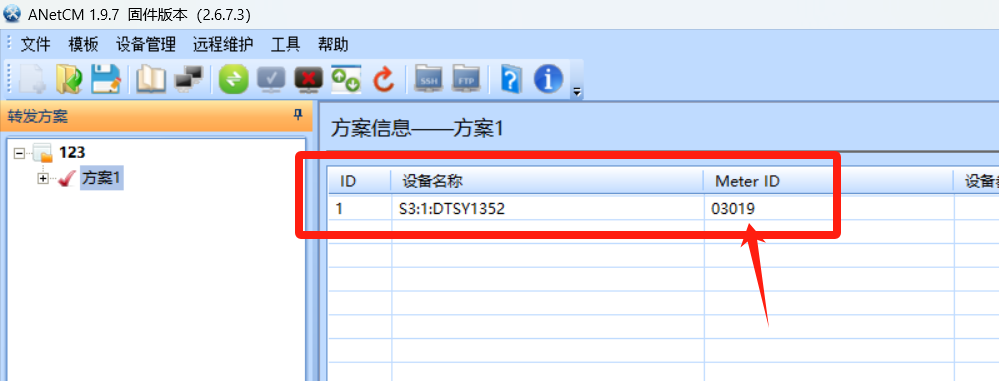

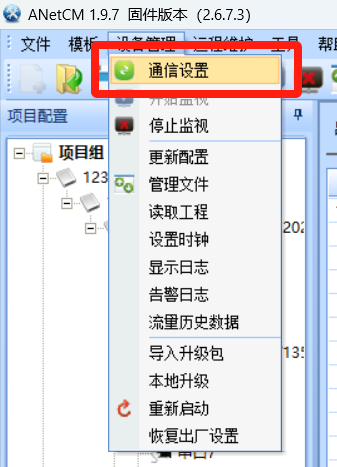

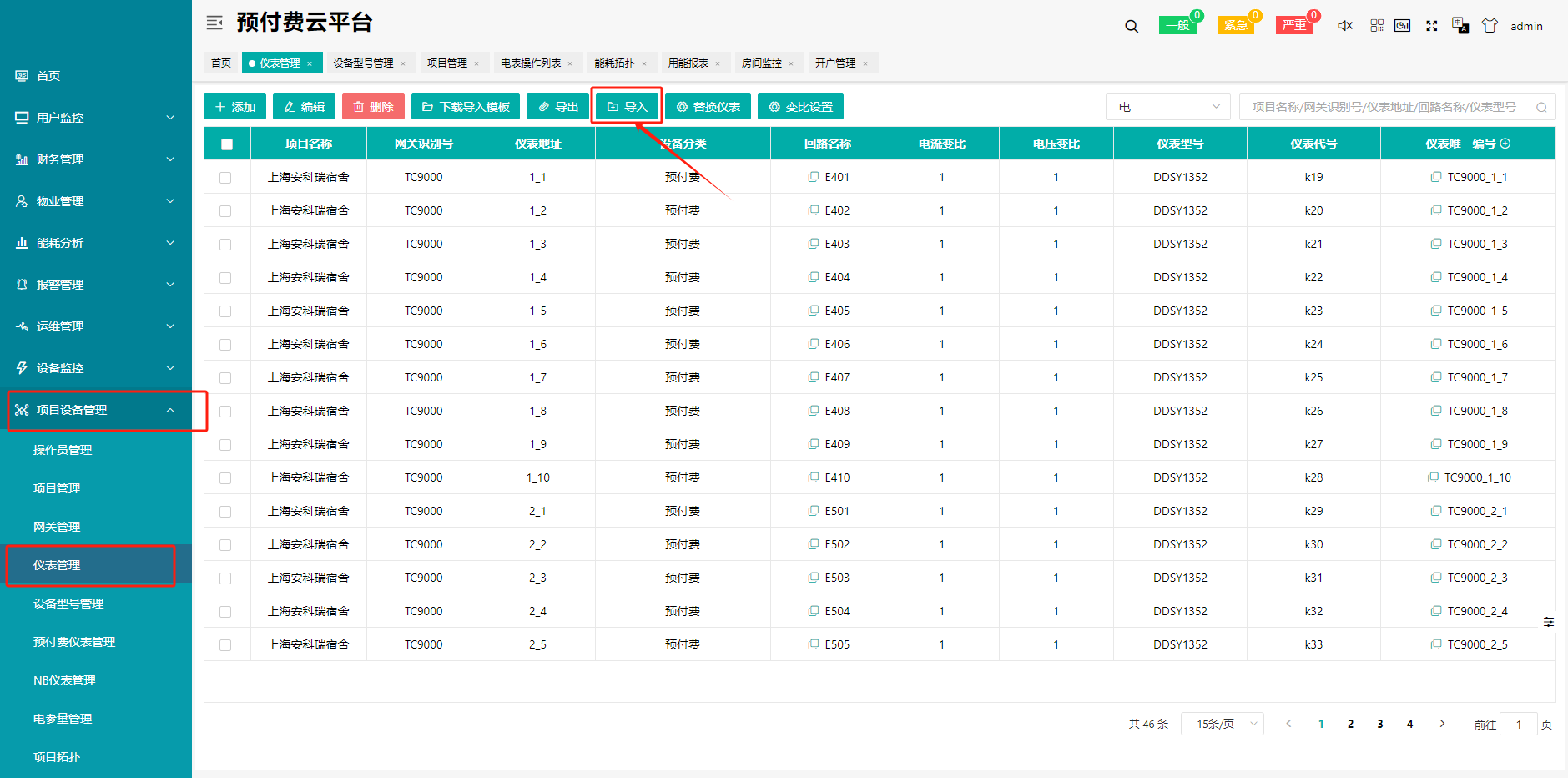

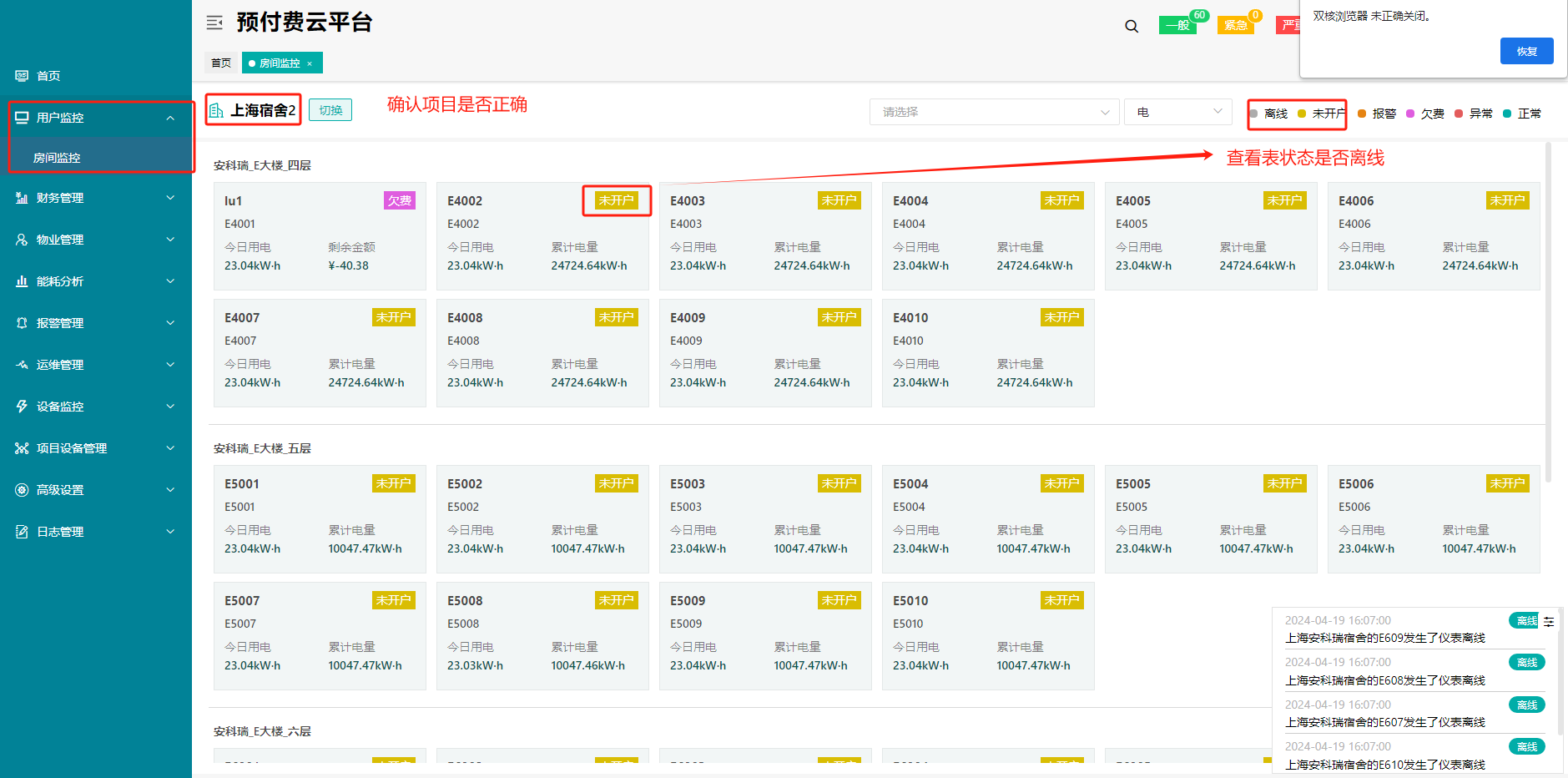

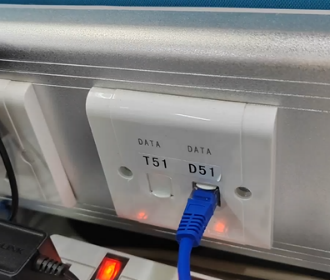

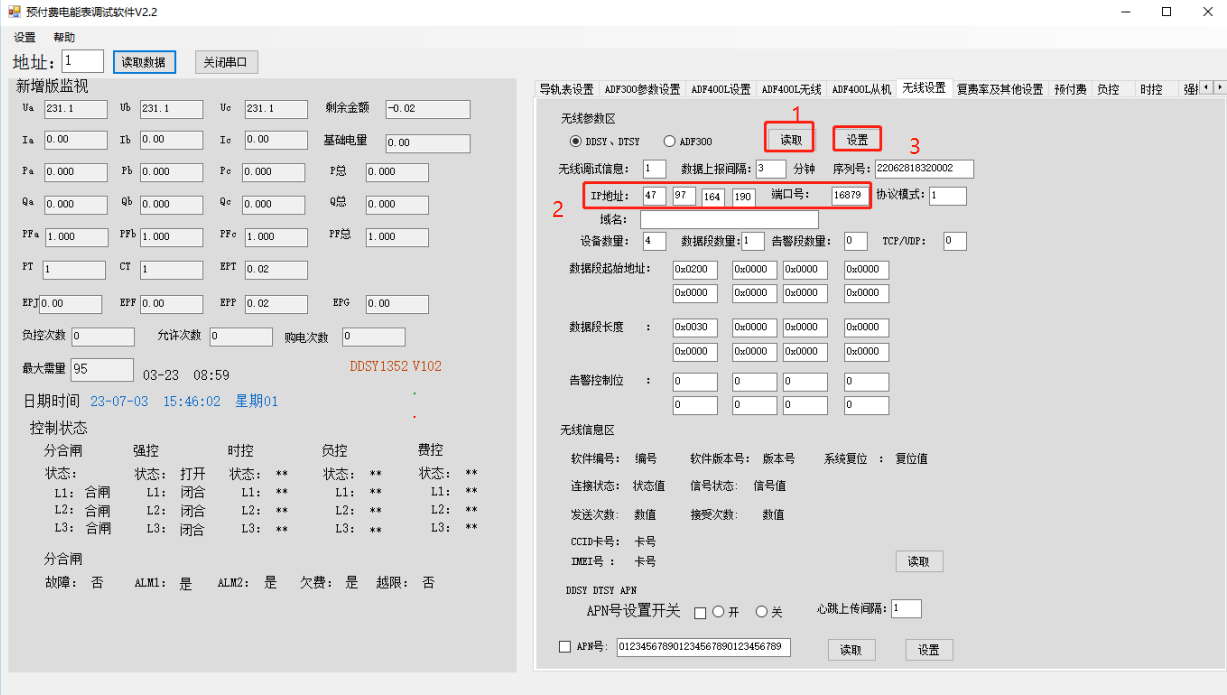

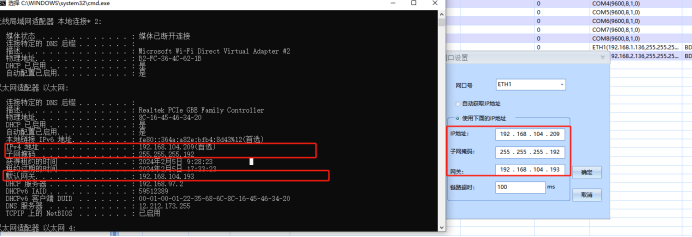

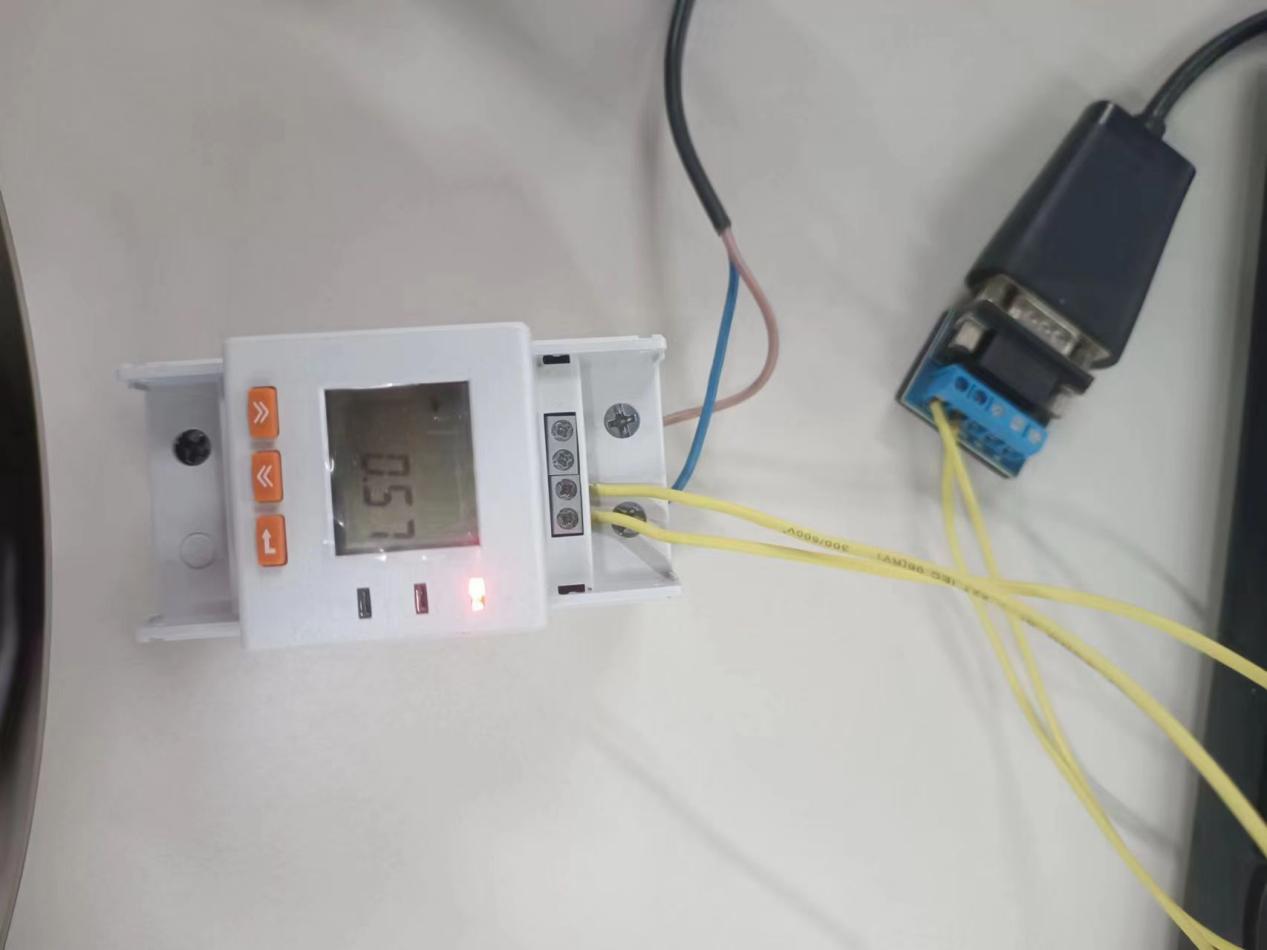

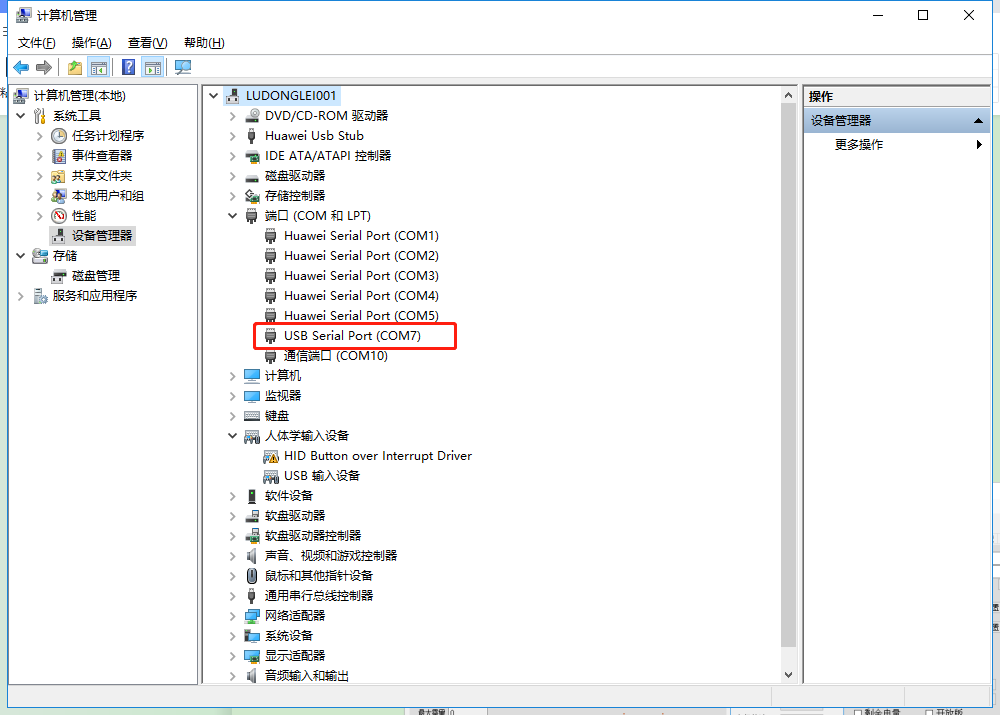

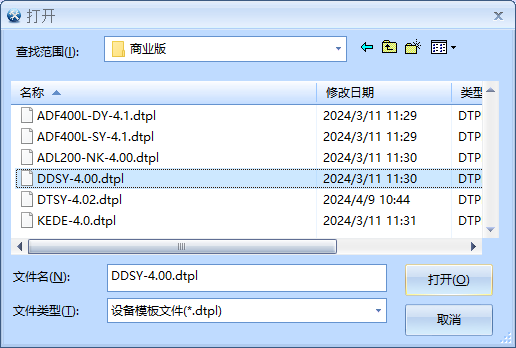

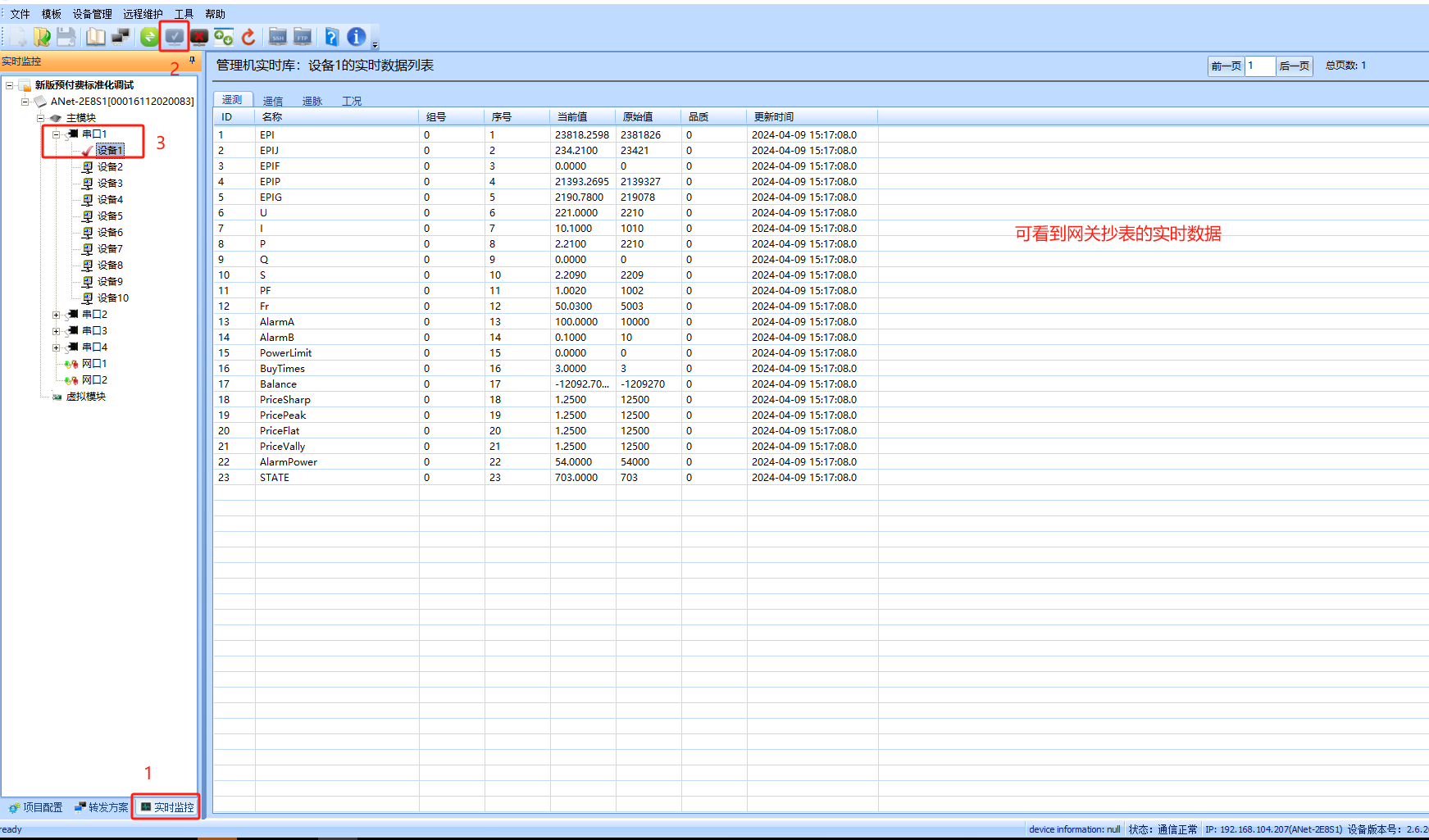

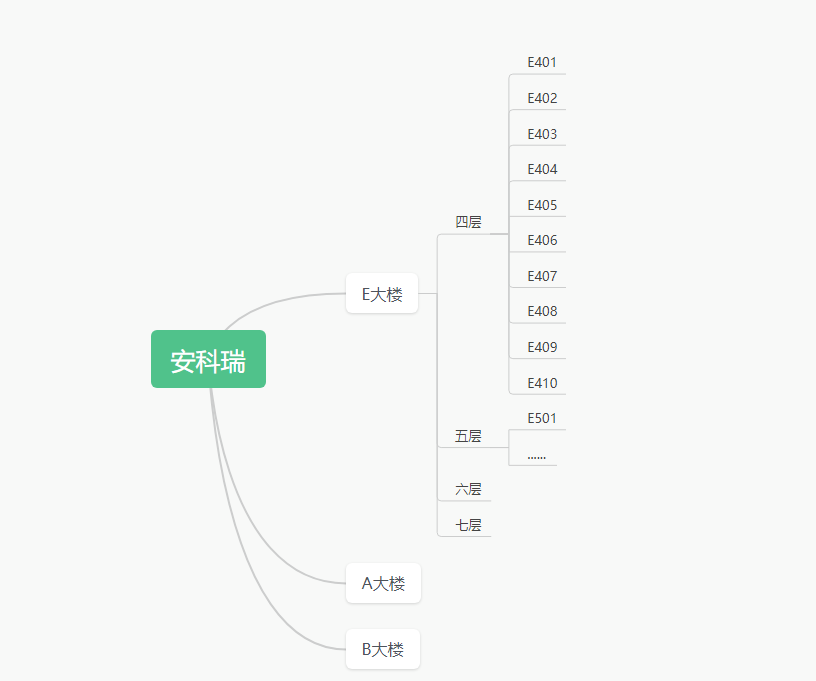

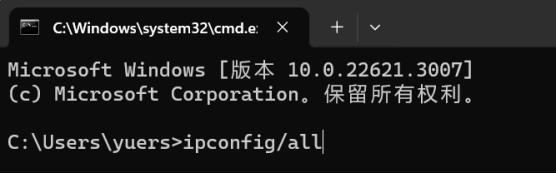

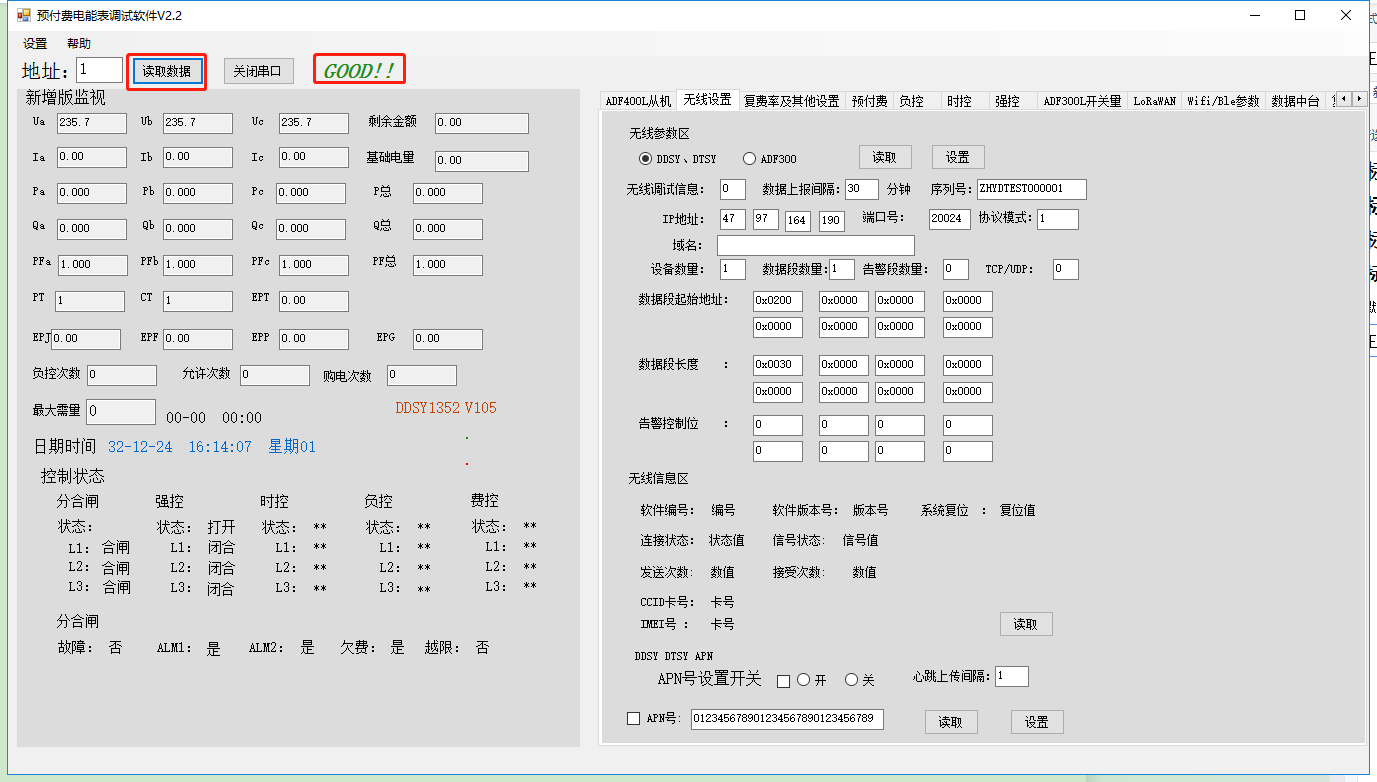

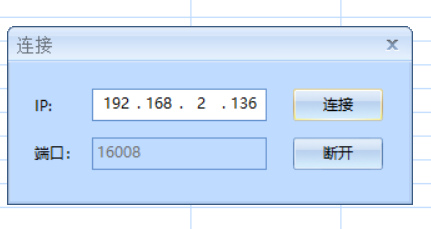

预付费新版平台标准化调试手册 目录 预付费新版平台标准化调试手册 1 1 概述 1 2 调试指导 4 2.1 仪表参数设置及确认 4 2.1.1 确认仪表地址 4 2.1.2 确认仪表波特率和校验位 5 2.1.3 设置变比、复费率和DO输出方式 5 2.1.4 记录整理仪表应用场景信息 5 2.2 网关配置 5 2.2.1 下载网关配置工具 5 2.2.2 配置已有的仪表信息 5 2.2.3 网关调试工具配置转发方案 14 2.2.4 网关调试工具下发配置 18 点击更新配置把工程下载到网关里 19 2.3 平台设置 20 2.3.1 新建项目 21 2.3.2导入用户信息 21 填写前请细看填写说明 21 3 使用指南 24 4 常见问题解答 25 5 更新和升级 25 # 1 概述 用能计量及收费主要针对用户用电、用水等进行计量，并依据用能量和对应单价进行收费业务。企业、园区等向电网、自来水公司购水、购电，并按照相关政策、规范向内部租铺、厂房、职工等用能进行分配、计量和收费。我们应用范围主要为企业、园区、商管物业等对内的用能计量分析和收费业务，如商业地产集团、高校园区、农林灌溉收费、 出租公寓、连锁商超等。 针对以上需求和解决方案，预付费调试工作主要是我司预付费电表、阀控水表及普通计量仪表通过我司ANET系列网关以有线或者无线方式或者4G预付费电表，NB、4G水表直接无线传输上传到我司预付费平台，后续开户计费，满足客户充值查询、对账、系统维护等需求。 本调试文档将示范Anet网关接电表上传预付费平台步骤    # 2 调试指导 步骤概述为：仪表参数设置→网关配置→平台配置 ## 2.1 仪表参数设置及确认 仪表需要检查接线无异常，确认或设置以下参数； ### 2.1.1 确认仪表地址 根据标签信息所示，或说明书步骤在仪表上进入对应界面查看仪表地址，地址应为1~247且同一总线里的仪表modbus地址不能重复。 2.1.2 确认仪表波特率和校验位 根据标签信息所示，或说明书步骤在仪表上进入对应界面查看仪表波特率和校验位，应为9600（默认），无校验（None）。 ### 2.1.3 设置变比、复费率和DO输出方式 根据说明书变比计算方式设置正确的变比。复费率和DO输出方式根据自身应用场景需要对照设置。 ### 2.1.4 记录整理仪表应用场景信息 记录每个表对应的房间号、仪表地址以及接在哪个网关的哪个串口中，整理成一个点位表，方便后续导入平台系统。 ## 2.2 网关配置 ### 2.2.1 下载网关配置工具 下述链接下载工具。 如果原本有配置工具但是版本比此处文件低，则仍需下载此工具。 网关固件版本：1.9.7.7及更高版本  软件安装完成之后点击图标打开Anet软件。  ### 2.2.2 配置已有的仪表信息 2.2.2.1 在项目组上点击鼠标右键，选择“新建”→输入项目名称→确定。   2.2.2.2 在新建好的项目上右键新建工程。点开项目，右键网关配置→新建→输入工程名称→选择网关型号（参照当前使用网关的标签）→确定。   2.2.2.3 添加设备并配置。选择当前网关上接入仪表的串口（观察网关接线得到）→右边区域左上名称附近右键添加，也可以右上角选择批量添加→点击串口，型号列左键点击→选择采购的仪表对应的型号→确定→设备地址列直接点击修改地址（2.1处记录的仪表地址）。   如果没找到对应的型号，则在该设备行右键，选择导入配置，导入模板对照表如下     2.2.2.4 获取当前所处局域网以太网的参数信息，配置串口和网口1。本篇案例最终目标网关通过网口1接入局域网，因此需获得局域网的参数信息，写入网关配置工具中的网口1处。实际应用中以最终效果网关以哪一个网口接入局域网为准配置以下内容。 点击左侧主模块→右侧仪表设备所在的串口行，规约名称列→选择“通用型串口Modbus设备侧主节点规约”→网口1处规约名称选择“新版自定义远程预付费规约”。  获得当前所处局域网以太网信息： 电脑单独接通LAN网口  设置电脑端IP为自动获取。一般设置步骤为：右键电脑屏幕右下角的网络→选择“网络和Internet设置”→选择以太网→更改适配器选项→双击以太网→属性→双击Internet协议版本4（TCP/IPv4）→选择自动获得IP地址  打开电脑运行win+R键，输入CMD，回车键  输入ipconfig/all,然后回车键  得到IPv4地址、网关、子网掩码  获取当前局域网配置信息完毕，将此信息配置到网口1中去： 回到网关配置工具界面，在网口1的通道参数列单击，将刚刚获取到的配置信息填进去，如下图。  在网口1的规约参数列单击，修改网关编码行，服务器端口号行。 在此处**修改网关编码**（即对应平台上的SN号，在后续步骤调试平台部分填写与此一致才可以通过），可以任意填写但是不能重复（例如TC147）；服务器IP地址填入平台的**IP地址**（举例：192.168.104.201），**端口号**（默认19500，如果有定制则改为对应端口，例如：20029），如果点位较多则将**第七行的值**修改为1，开启数据压缩。  2.2.2.5 网关通过网口2接电脑，配置电脑参数。 本篇案例由网口2将配置写入网关，实际应用中以对应的调试网口为准配置以下内容。 电脑接网口2  同2.2.2.4中设置获取IP地址步骤，把电脑端的IP修改为手动输入IP地址，这个IP地址可以是与网关LAN2口**同网段即可**，例如网关的网口2默认的IP地址为192.168.2.136则可设置（192.168.2.100）注意：**不能设置192.168.2.136**  ### 2.2.3 网关调试工具配置转发方案 点击左下角转发方案，在右边空白处新建预付费方案  点击左侧新建的方案，在右侧处批量添加设备  在新跳出的对话框里点击串口，显示的设备全选、增加，每个串口下都添加进去。   **添加完之后，需要检查Meter ID，Meter ID是串口号+通讯地址，例如：串口3的一个DTSY1352的设备，通讯地址是19，则Meter ID为03019，如果不对则需检查串口下设备通讯地址是否正确。（如果不修改，平台会出现网关在线，电表不在线）**   回到主模块界面，在对应使用的网口处选择对应方案（参考2.2.2.4本案例为网口1)。  配置完成后点击左上角的保存按钮保存工程。  ### 2.2.4 网关调试工具下发配置   通信设置，连接网口。 点击更新配置把工程下载到网关里  等待网关开始运行之后，按照下图点击实时监控按钮查看实时数据。如有数据则到此步为止是成功的。  ## 2.3 平台设置 平台网址http://192.168.104.201:8890/#/welcome账号admin 密码12345678 (联系业务员) ### 2.3.1 新建项目 后续操作必须在有项目名的基础上操作，需要先新建项目。 点击左侧基础数据管理→项目管理→新建，内容按照实际情况填写。 ### 2.3.2导入用户信息 基础数据管理——预付费电表管理——下载导入模板 获得模板excel表格，表格第二页为说明，参考第二页的说明以及下图说明，在第一页根据实际应用场景填写对应内容。 填写前请细看填写说明   如下图拓扑所示，安科瑞为一级节点，E大楼为二级节点，四层、五层、六层、七层为三级节点，每个房间为四级节点。   网关识别号与网关调试工具中的网口1（本案例）的规约参数中的自定义网关编码一致。串口号、仪表地址对应的用户为2.1.4中记录整理的内容。 编辑完后，回到平台，项目设备管理→仪表管理，点击导入。  2.3.3 财务管理——用户管理——房间信息——添加  预付费——查看房间监控界面仪表是否在线（显示未开户）  # 3 4G表上传EIOT步骤 ## 3.1电表设置4G通讯参数（ip和端口） 3.1.1将电表和电脑通过USB转485串口线连接好，电表的21接T/R+,22接T/R-  2．（1）打开预付费电表调试软件，设置串口对应参数 （2）右键“我的电脑”，管理>>设备管理器>>端口，查看串口号  （3）在调试软件左上角点击设置选择对应的串口号 其他参数默认波特率：9600 数据位：8 停止位：1 奇偶校验：无（N） （4）填写表地址——4G表默认为1 点击确定  点击读取数据  设置服务器的ip地址端口号 设置服务器平台参数“IP”和“port”，电表默认上传间隔30分钟和心跳时间5分钟 1. 读取参数 2. 设置IP地址和端口号 3. 点击设置  ## 3.2平台设置及使用 **第一步：项目设备管理-网关管理-添加网关** 菜单选择项目设备管理-网管管理，点击添加，选择项目名称、网关识别号、 心跳间隔，点击确定，如图 1-1 所示。  图 1-1 添加网关 **第二步：项目设备管理-预付费仪表管理-添加仪表** **1、单独添加仪表** 菜单选择项目设备管理-预付费仪表管理，点击添加，如图 1-2 所示。  图 1-2 预付费仪表管理 添加仪表：选择项目名称，网关识别号，仪表地址，仪表型号，房间号（房 84间号可选择已存在的，或者自己新增），电压变比，电流变比等。 勾选开户：选择用户（用户名可选择已存在的，或者自己新增），填写报警 金额，初始金额，选择电价方案，点击确定，完成电表、房间号、与用户名的绑 定。如图 1-3 所示。注：仪表地址为序列号 # 4 常见问题解答 列出可能遇到的问题和解决方案，帮助用户解决常见的错误或问题。 * 问题一：…… 问题成因：…… 解决方案：…… * 问题二：…… 问题成因：…… 解决方案：…… # 5 更新和升级 提供有关应用程序的更新和升级信息，包括如何升级应用程序以获得新功能和修复问题。
