能耗排查

# 基本运行机制

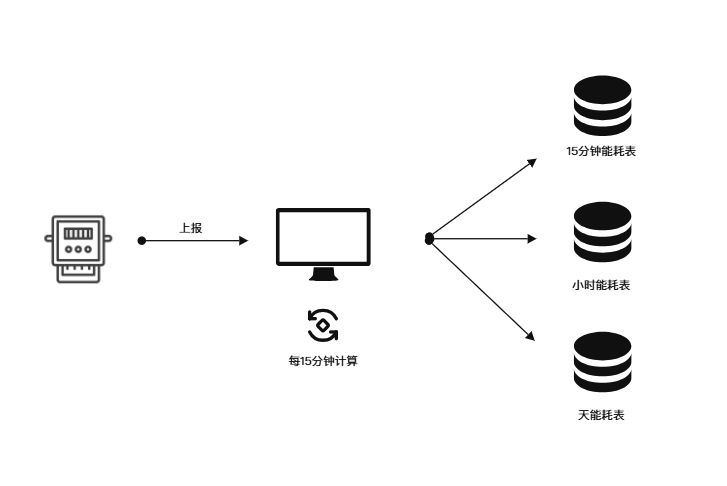

数据中台能耗模块，为了提高性能，减少计算频次，会每跨15分钟进行计算。当接收到数据后，会根据上报事件进行格式化到整15分，例如上报的时间为8点22分，则中台格式化到8点15分，如果下次上报时间为8点31分，格式化成8点30分，则会进行计算，并同步更新15分钟表，小时表，天表。所以会存在延迟。

![](/media/202502/微信截图_20250206172238_1738833806.png)

# 数据表

1.8 版本

| 能耗表 | 15分钟能耗表 | 小时能耗表 | 小时费用表 | 天能耗表 |
| --- | --- | --- | --- | --- |
| 名称 | energyQuarterHourResult | energyHourResult | energyCostResult | energyDayResult |
| 是否分表 | 否 | 否 | 否 | 否 |

2.0 版本

| 能耗表 | 15分钟能耗表 | 小时能耗表 | 天能耗表 |
| --- | --- | --- | --- |
| 名称 | energyQuarterHourCostResult_YYYY | energyCostResult_YYYY | energyDayCostResult |
| 是否分表 | 是 | 是 | 否 |

# 问题排查

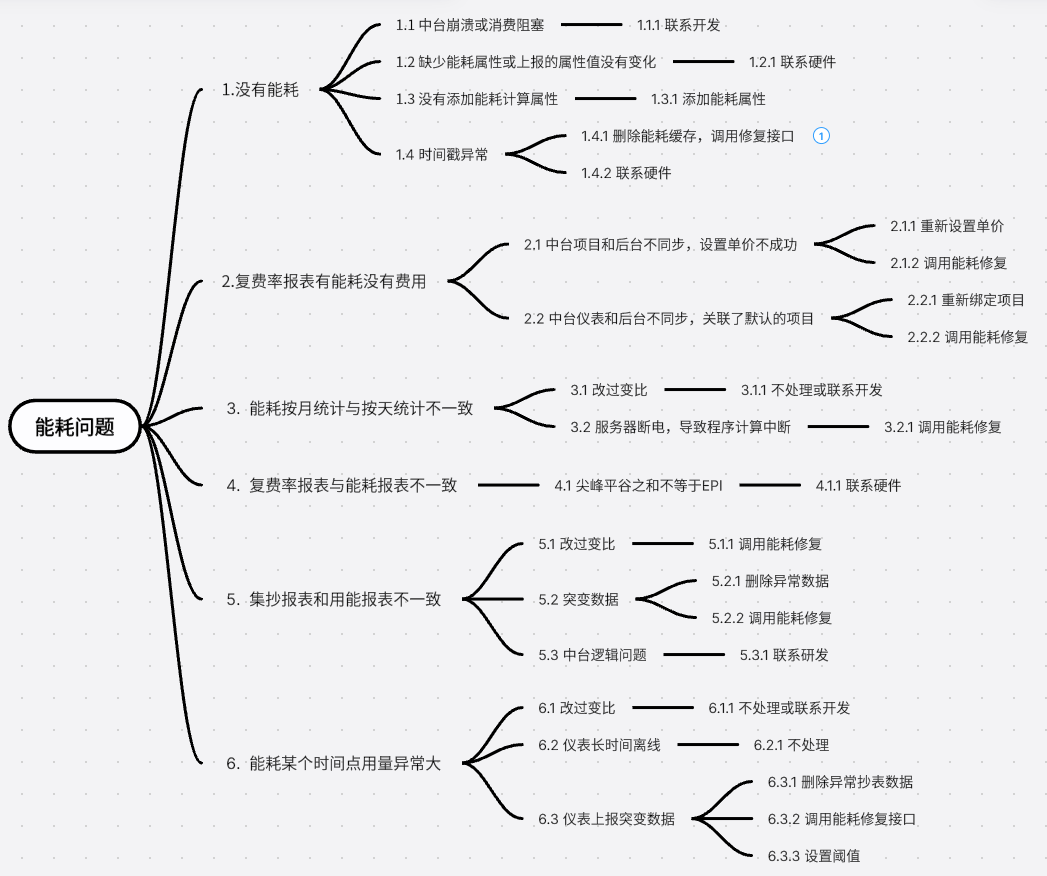

以下是排查过程的思维导图

![](/media/202502/2025-02-14_181207_0533390.9069162984548554.png)

## 1. 没有计算能耗

### **1.1 中台崩溃或消费队列阻塞**

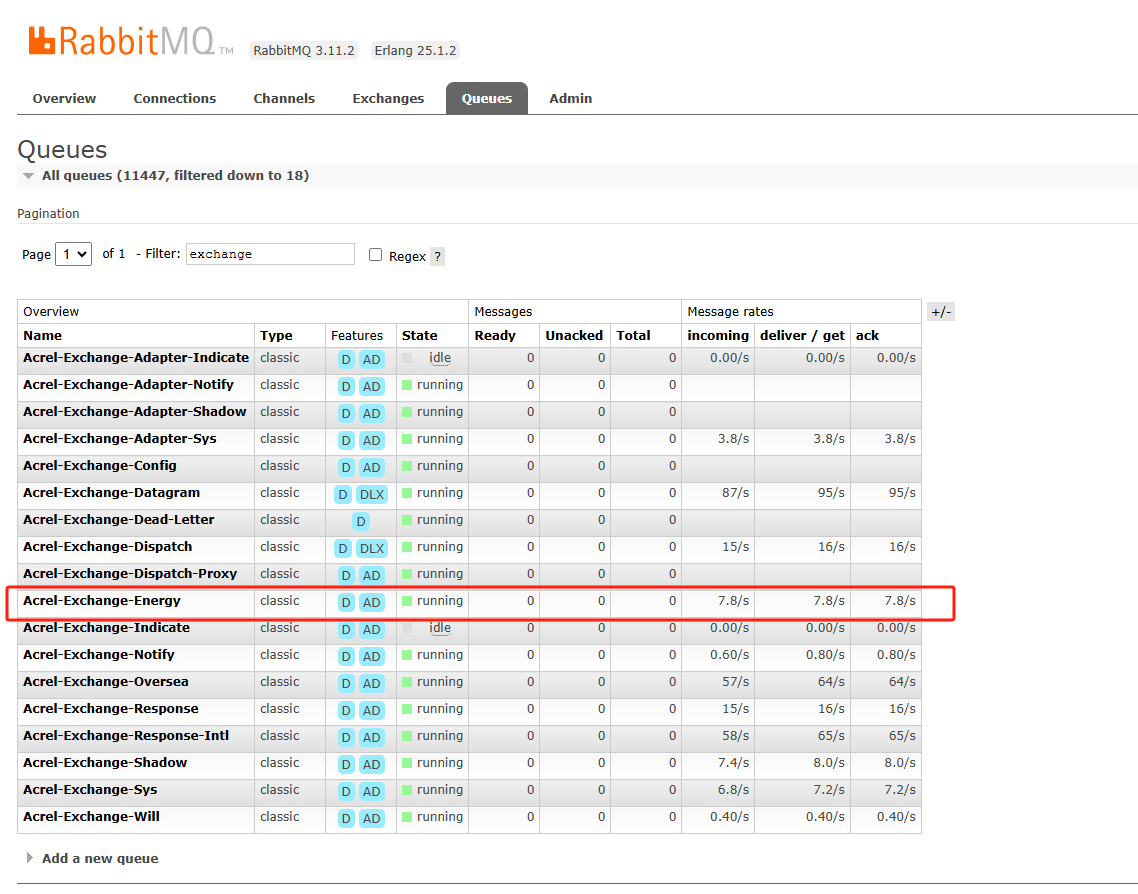

打开localhost:15672, 输入账号密码都是 guest ,切换到Queues ，如果Acrel-Exchange-Energy 队列不存在或者 deliver/get 没有值说明，中台没有正常运行，如果 Acrel-Exchange-Energy 队列中，incoming的值超过10万，说明能耗消费队列阻塞。

![](/media/202502/image_1738917247.png)

### **1.2 没有上传电参量**

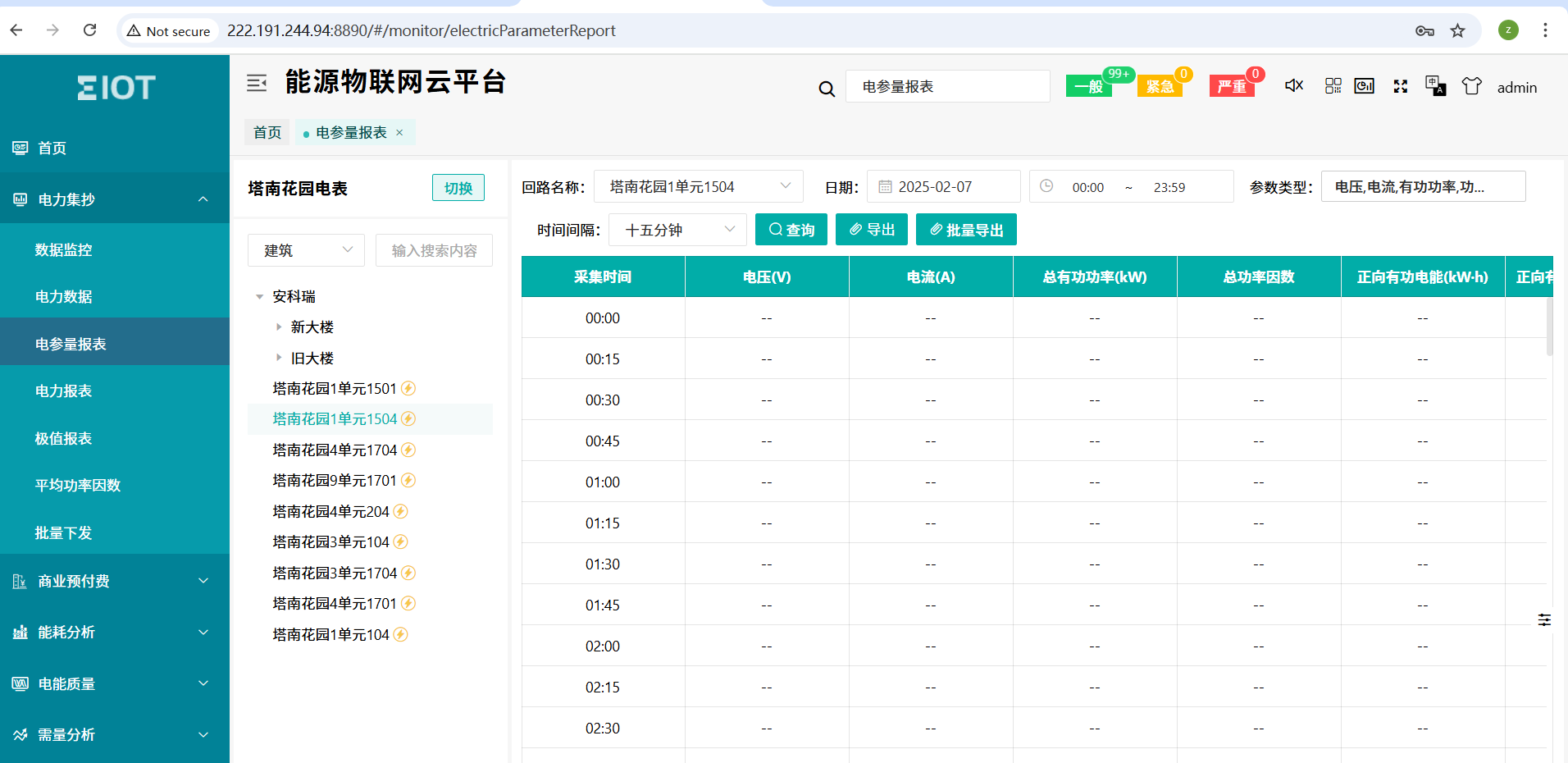

如果是EPI，可以通过电参量报表查看

![](/media/202502/image_1738917278.png)

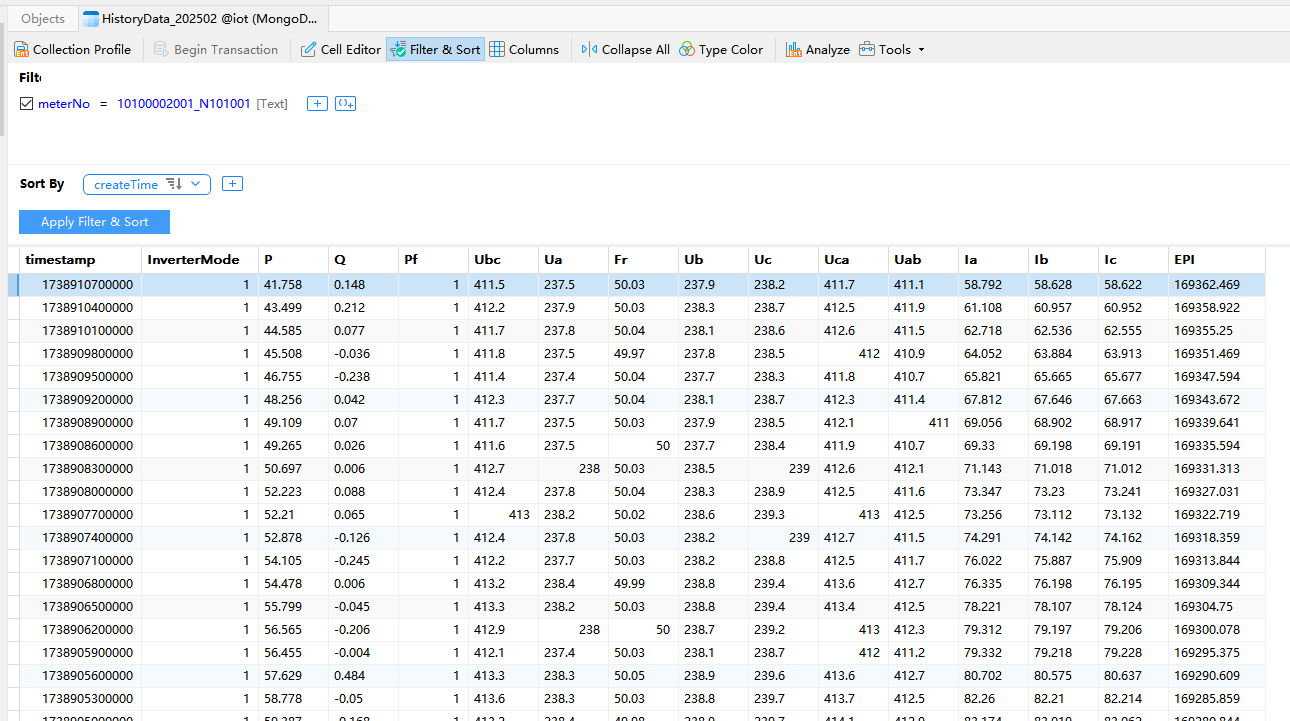

如果是水，气或者其他的能耗电参量，可以通过历史抄表（HistoryData_2025)去看

![](/media/202502/image_1738917303.png)

### **1.3 没有添加能耗计算属性**

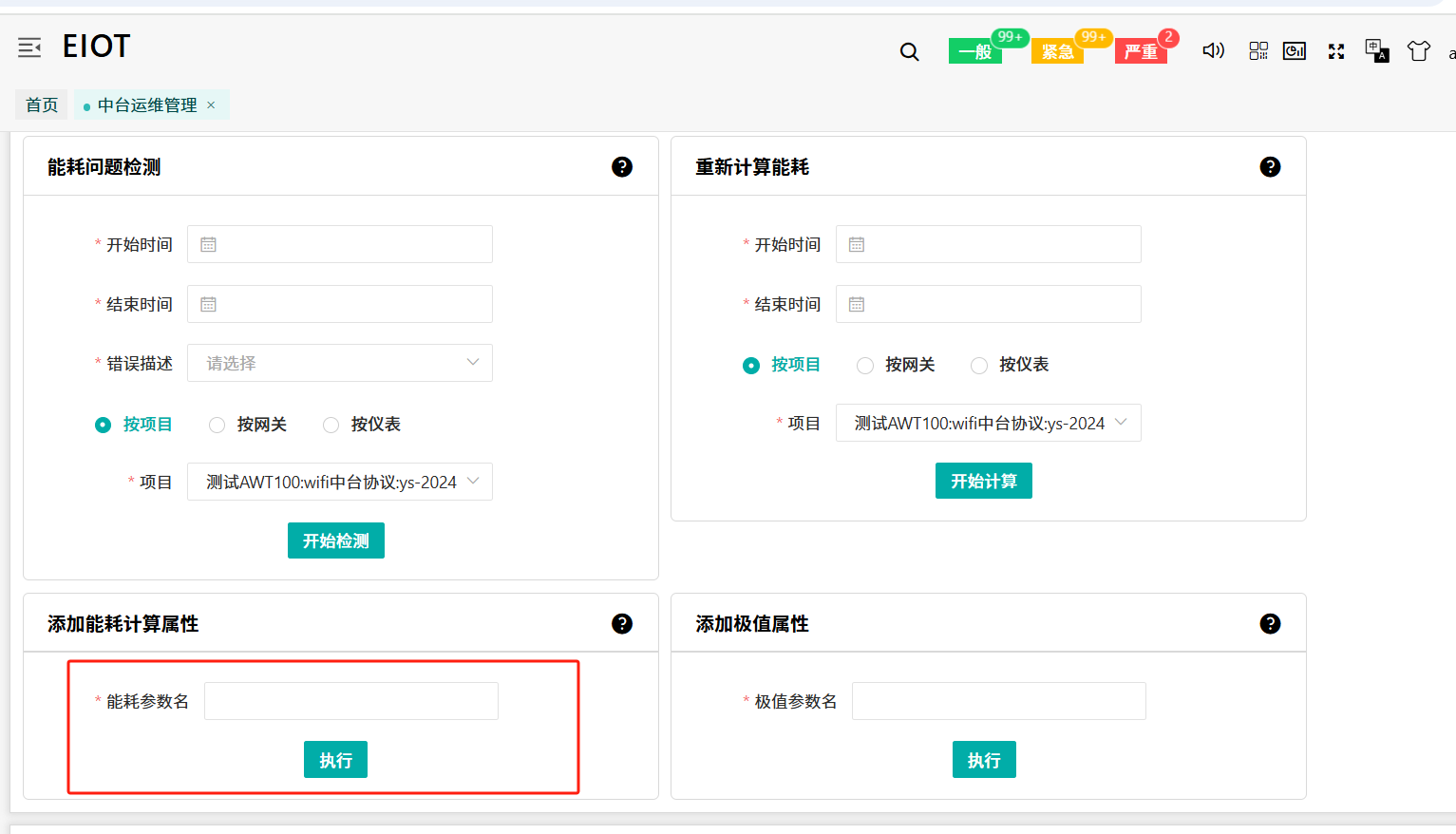

当项目上有个性化的能耗计算需求，例如：某项目上的气体消耗量不是通过参数EPI上报，而是另一个参数，那么可以在该项目买断平台上调用此接口。

![](/media/202502/image_1738917329.png)

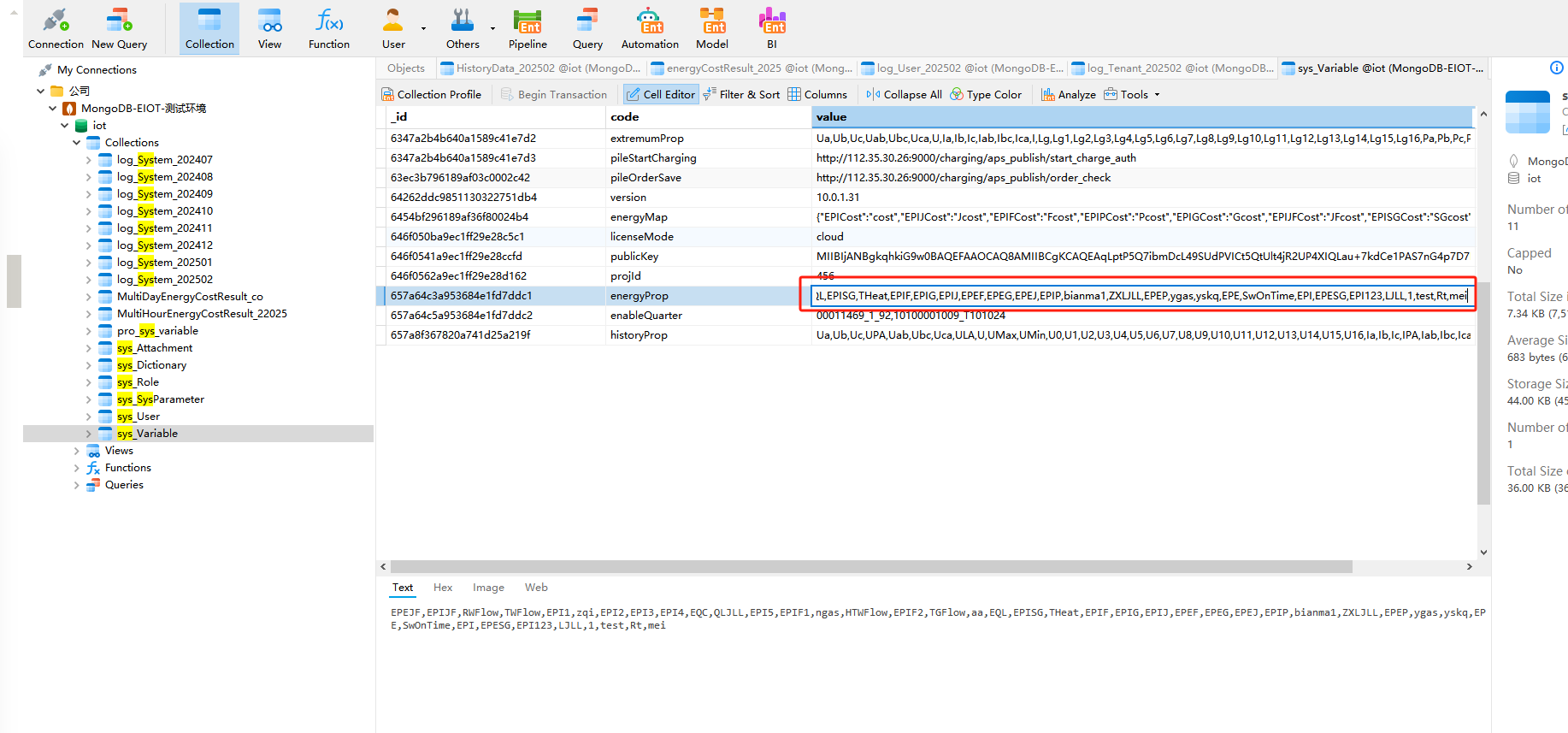

打开MongoDB的sys_Variable，检查energyProp 的值是否包含新增加的能耗属性，以确认是否添加成功，

![](/media/202502/2025-02-07_163639_7786070.9316234478124101.png)

### **1.4 时间戳异常**

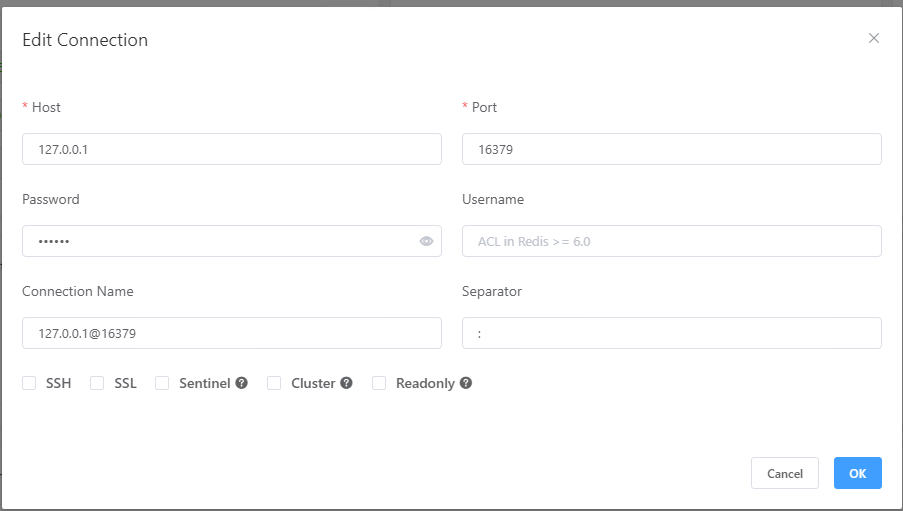

打开Redis 连接工具 Another Redis Desktop Manager ， 点击 New Connection , 输入连接配置如下：

![](/media/202502/image_1738917516.png)

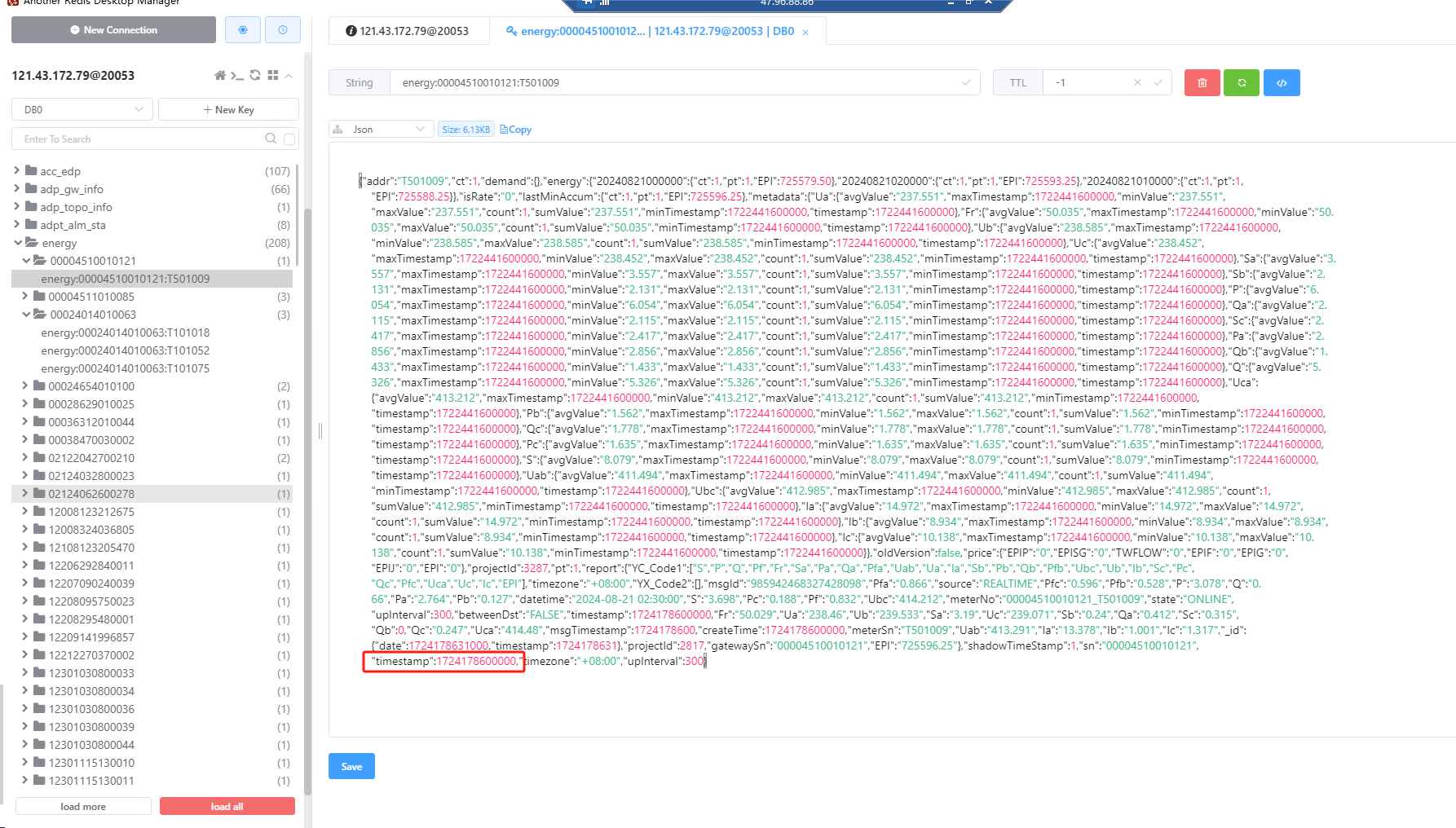

找到能耗缓存，key 为 energy:{sn}:{addr} ,查看其时间戳是否异常

![](/media/202502/image_1738917532.png)

**恢复操作**

删除缓存后，使用重新计算功能

## 2. 复费率报表有能耗没有费用

### 2.1 中台项目和后台不同步，设置单价不成功

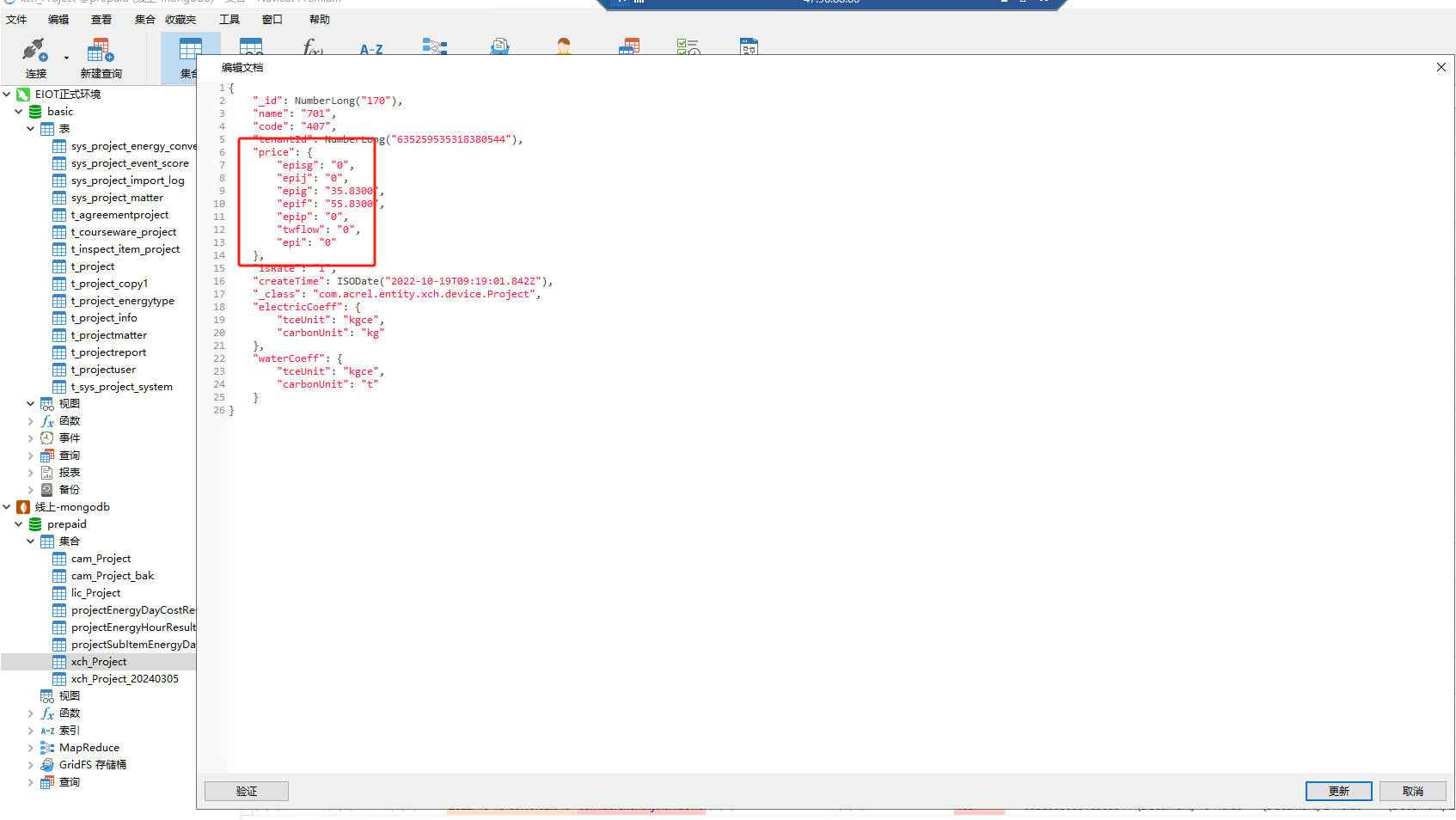

打开MongoDB 的 xch_Project，中台项目表，根据项目名称找到对应的项目记录，Price 属性，是否包含对应的单价。

![](/media/202502/image_1738917559.png)

**修复操作**

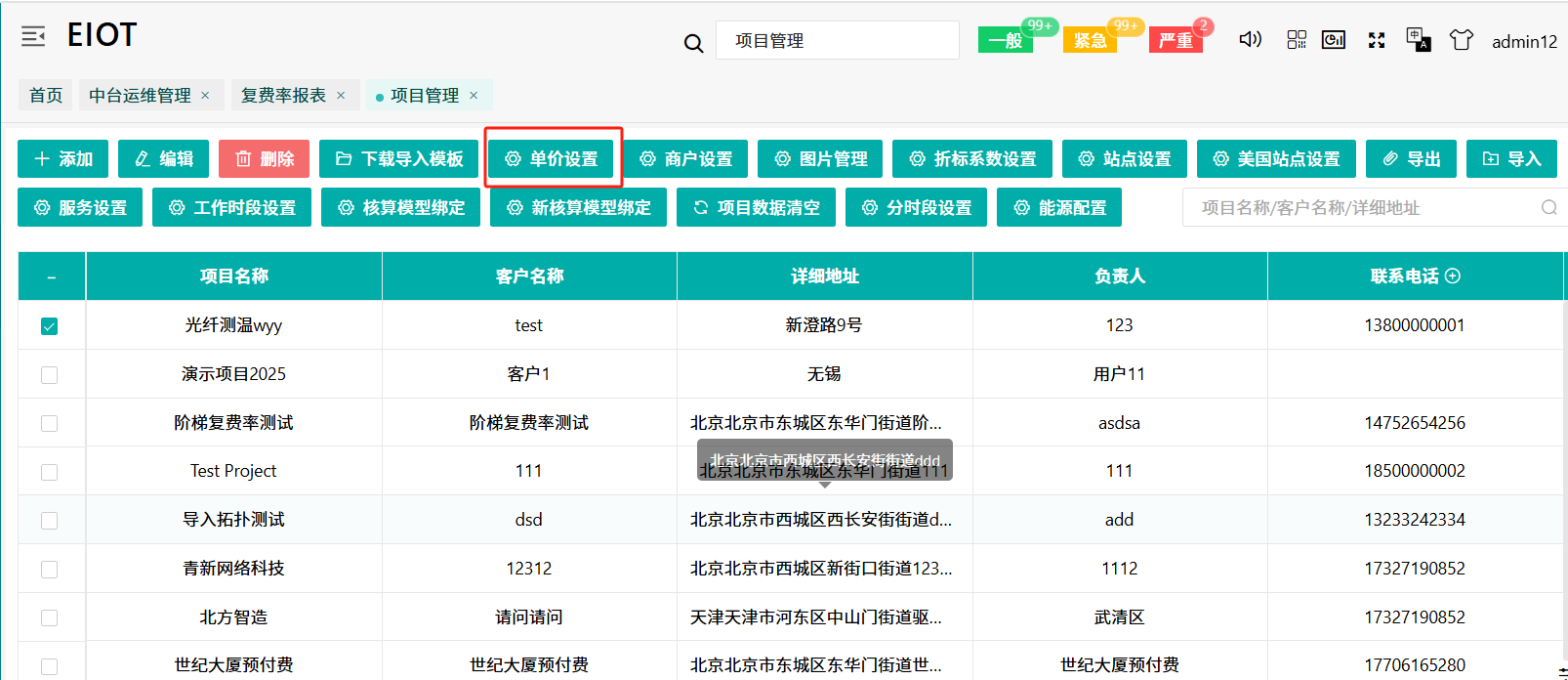

重新设置项目单价,使用重新计算功能

![](/media/202502/image_1738917578.png)

### 2.2 中台仪表和后台不同步，关联了默认的项目

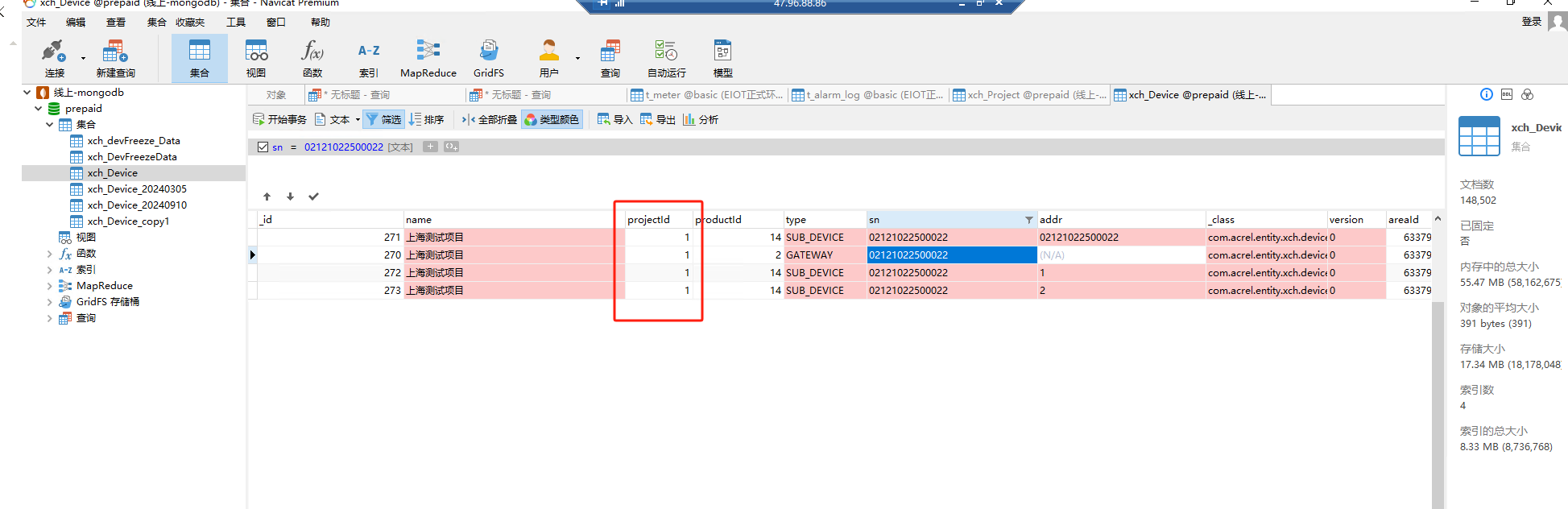

打开MongoDB 的 xch_Device，中台项目表, 根据 sn 和 addr 找到对应的仪表信息。如果projectId 是1 ，说明不同步。

![](/media/202502/image_1738917603.png)

**修复操作**

仪表管理，重新关联项目,使用重新计算功能

![](/media/202502/image_1738917632.png)

## 3. 能耗按月统计与按天统计不一致

### 3.2 服务器断电

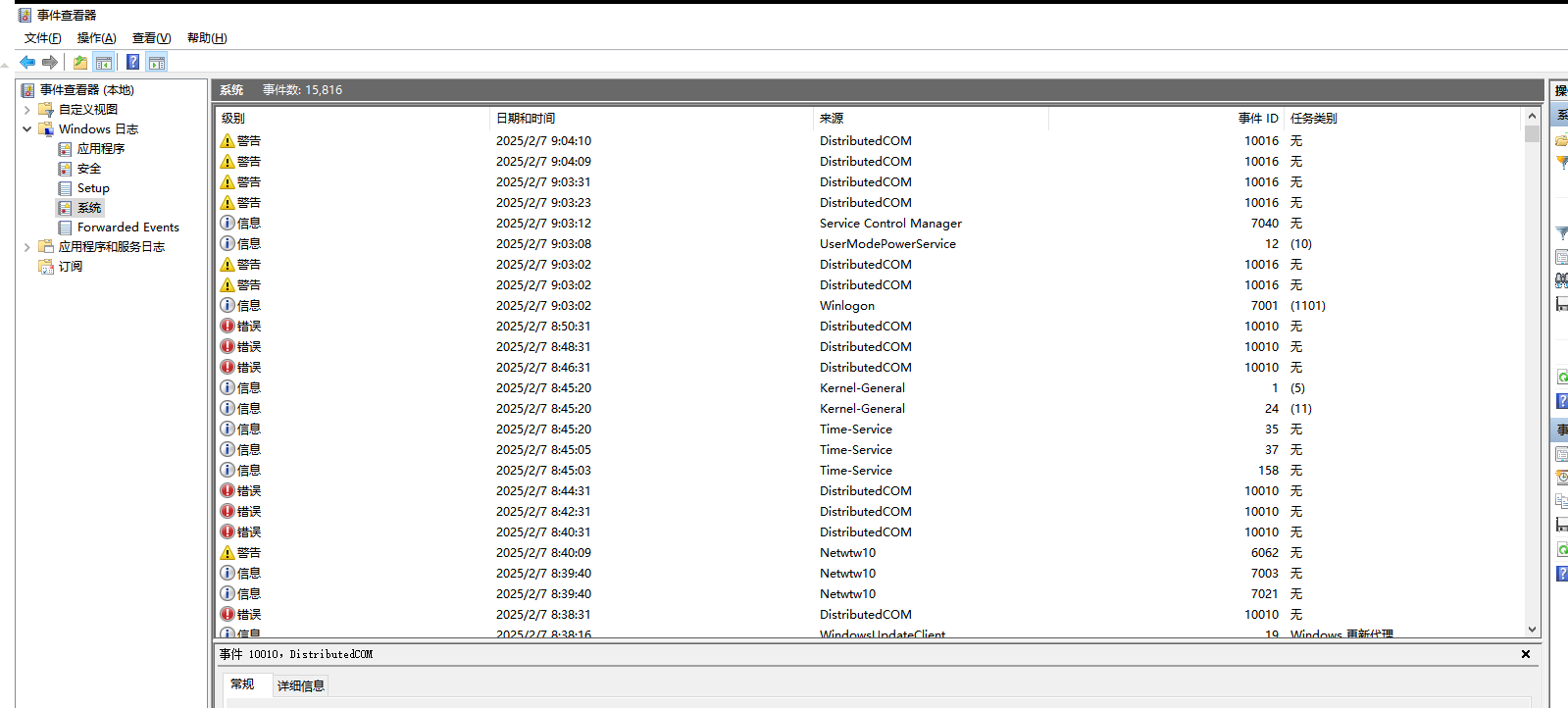

事件查看器，选择系统，查看异常事件例如：

事件ID 6006 ： 正常关机

事件ID 6008 :    异常关机（ 如意外断电或系统崩溃）

![](/media/202502/image_1738917698.png)

**修复操作**

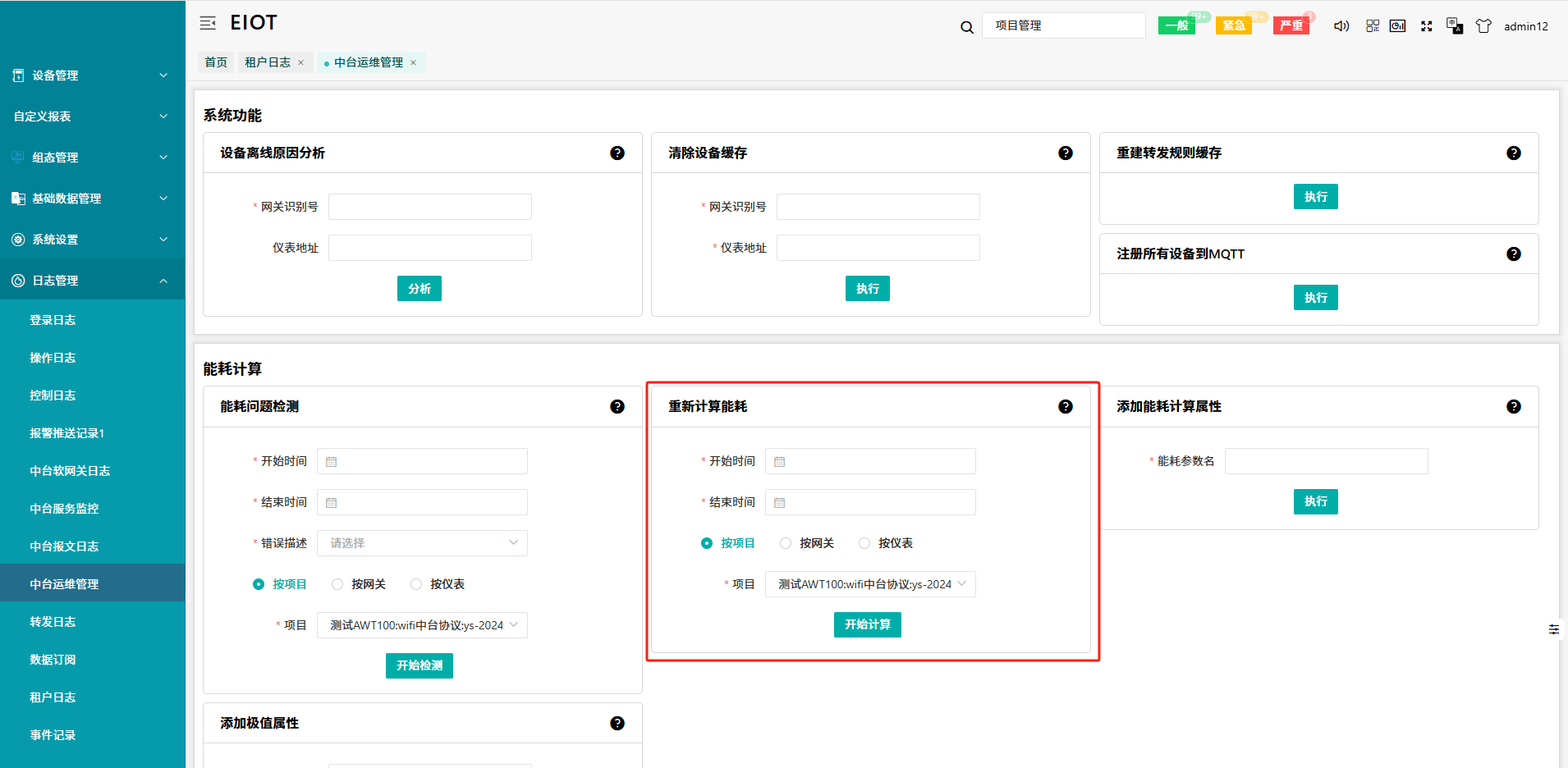

中台运维管理调用，使用能耗重算

![](/media/202502/image_1738917722.png)

## 4. 复费率报表与能耗报表不一致

### 4.1 尖峰平谷之和不等于EPI

通过历史抄表记录（HistoryData_YYYY) ，计算尖峰平谷之和是否等于EPI

## 5. 集抄报表和用能报表不一致

### 5.1 改过变比

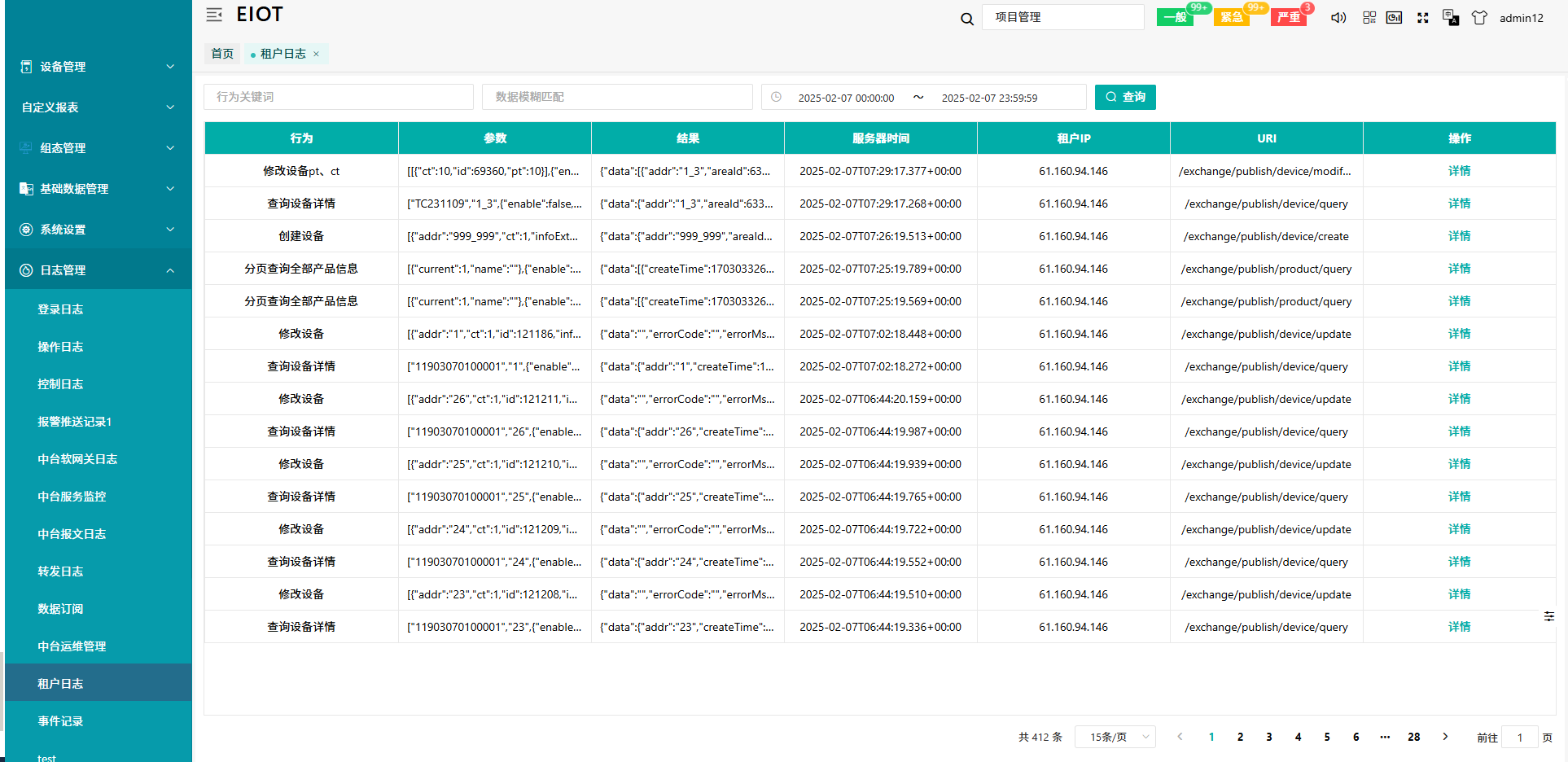

查看租户日志，是否存在行为是“修改设备pt、ct”  或 “修改设备”中，返回结果包含“能耗缓存删除” ，则说明 PT,CT变比调整过。

![](/media/202502/image_1738917675.png)

### 5.2 服务器断电
参考，能耗按月统计与按天统计不一致的变比排查，3.2

### 5.3 中台逻辑问题
如果排除上述两种因素，可以认为是中台能耗模块逻辑有误，联系开发人员进行排查。

## 6. 能耗某个时间点用量异常大

### 6.1 仪表长时间离线

如果仪表长时间离线，离线这段时间的用电量，会都算到上线的时间点上。这是正常现象。

### 6.2 改过变比

参考，集抄报表和用能报表不一致，5.1

### 6.3 仪表上报突变数据

通过历史抄表记录（HistoryData_YYYY) ，查看是否存在异常的数据。

**修复操作**

在历史抄表记录中，删除突变数据，后调用重新计算能耗接口, 并且设置能耗阈值。

# 常用工具

## 1. 中台运维管理

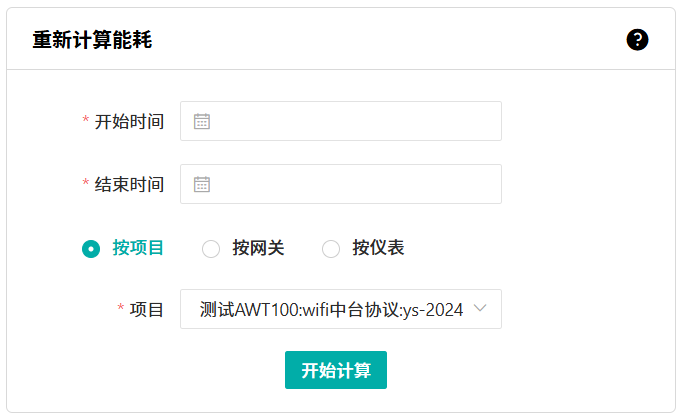

A、重新计算能耗

![](/media/202502/2025-02-07_164357_7459470.3601362893193466.png)

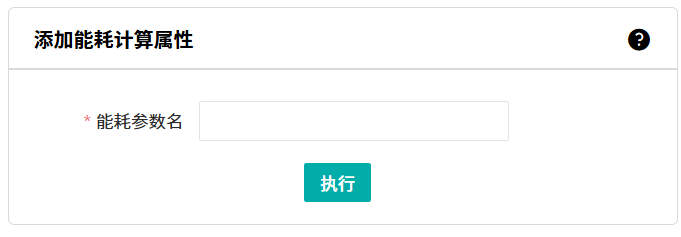

B、添加自定义的能耗属性，添加之后，后续才会计算新的能耗属性。

如果要历史数据也要计算新的能耗能耗属性，需要再使用重新计算功能。

![](/media/202502/2025-02-07_164415_8914390.4895409145327857.png)

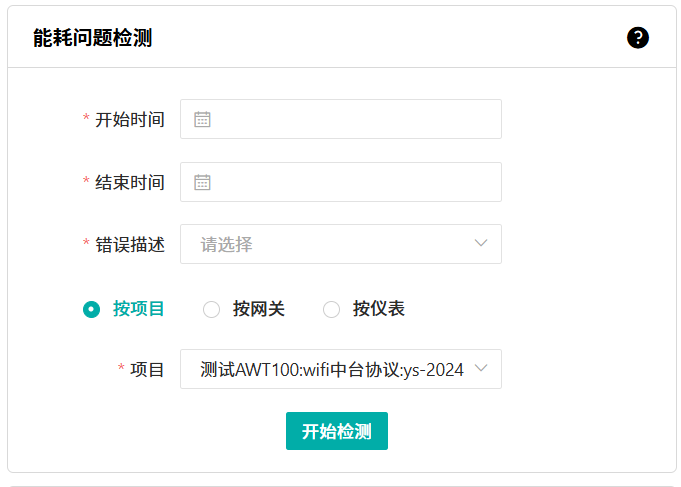

C、问题检测功能，可以排查EPI 尖峰平谷之和不等于EPI ，天表和小时表不一致的问题

![](/media/202502/2025-02-07_164430_7928880.4412106350293544.png)

## 2. 阈值设置

超过设定阈值或中台能耗处理模块会识别是突变数据丢弃。

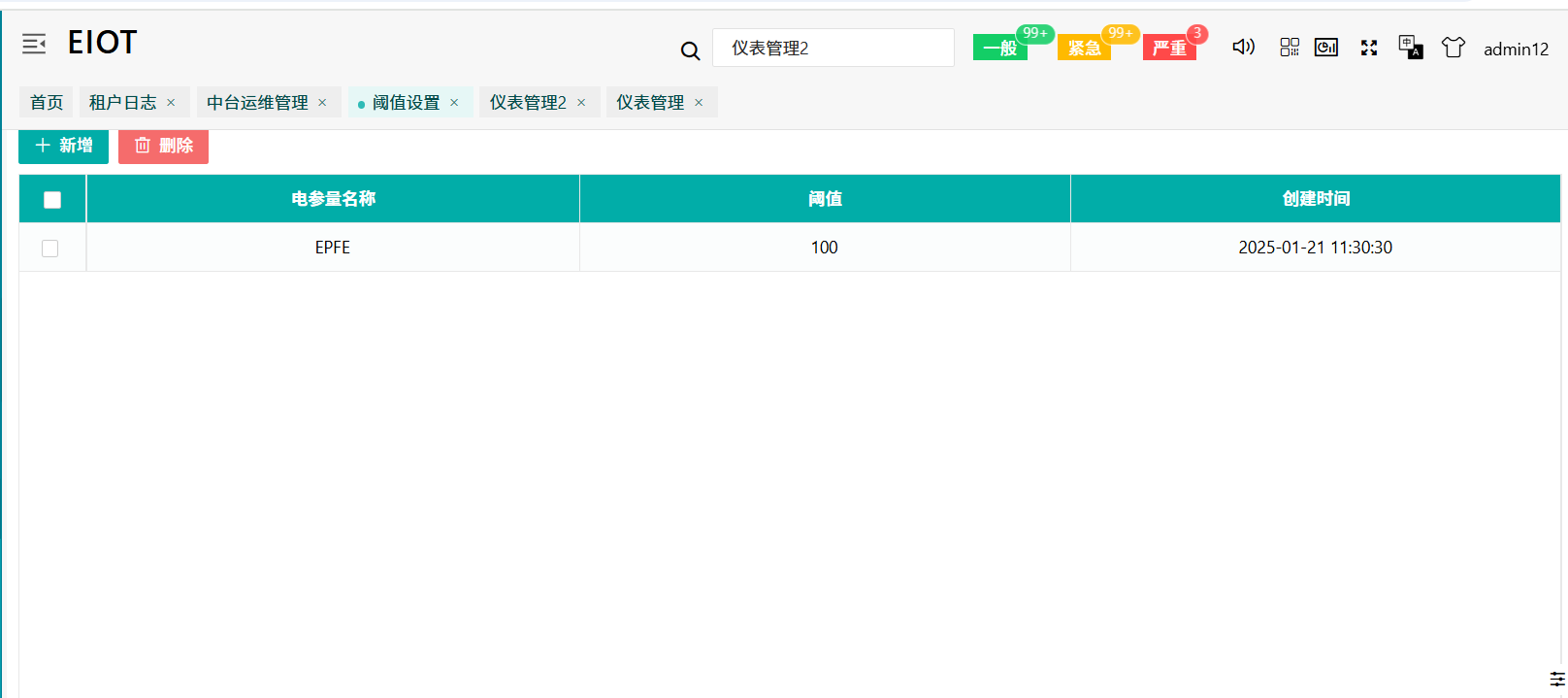

在基础数据管理的阈值设置页面，可以全局配置：

![](/media/202502/2025-02-07_164451_5993610.7924120536560452.png)

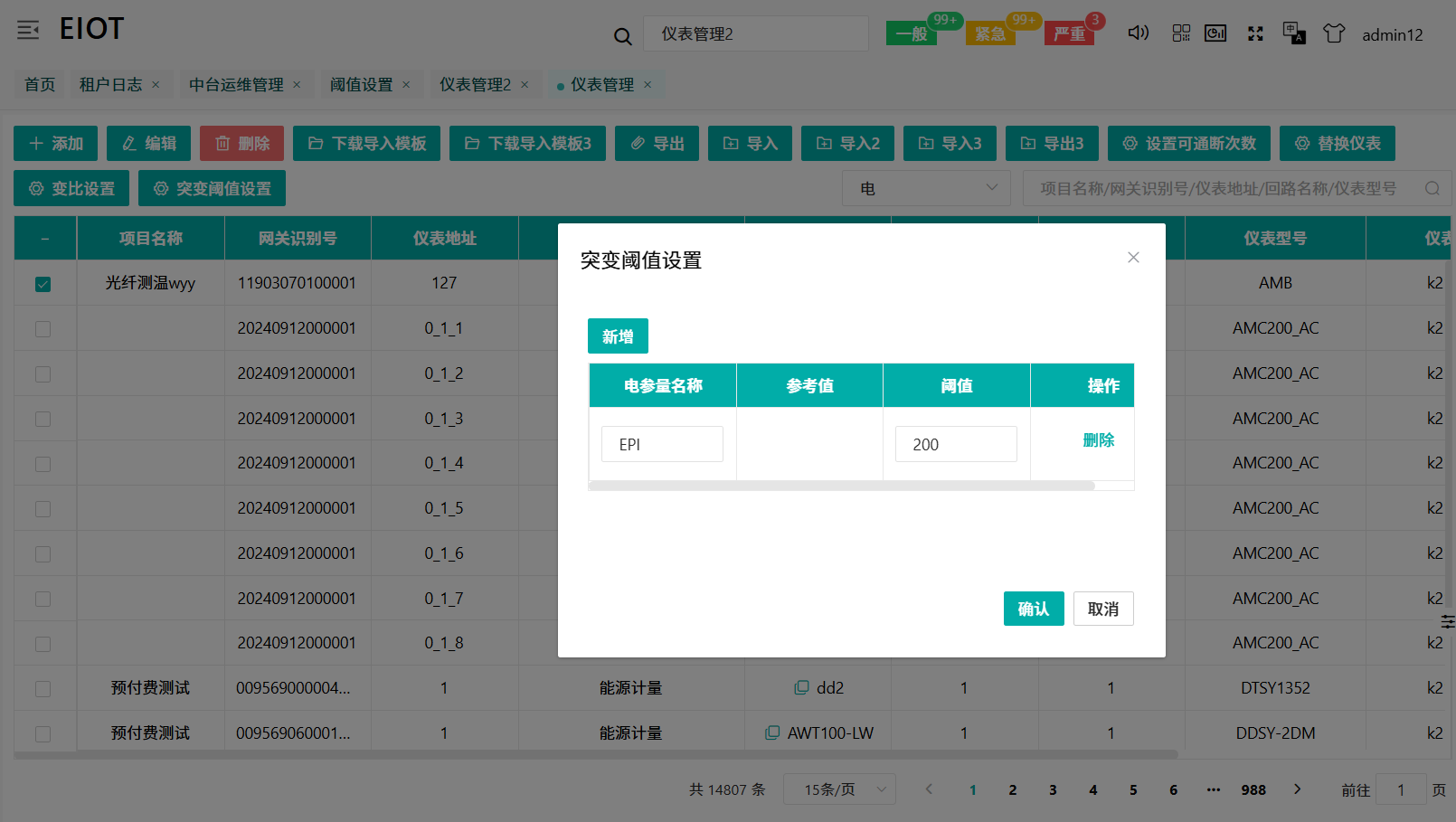

在仪表管理页面，使用突变阈值设置，对单个仪表设置：

![](/media/202502/2025-02-07_164525_4631780.8963737454246585.png)
