预付费4G表对接第三方平台手册（8费率）

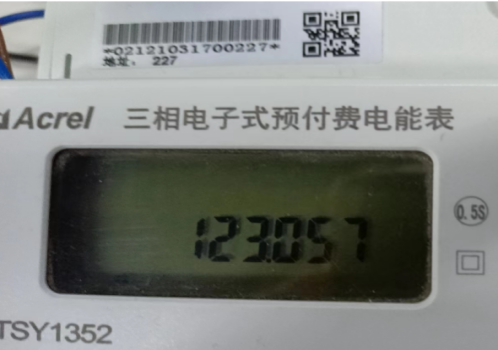

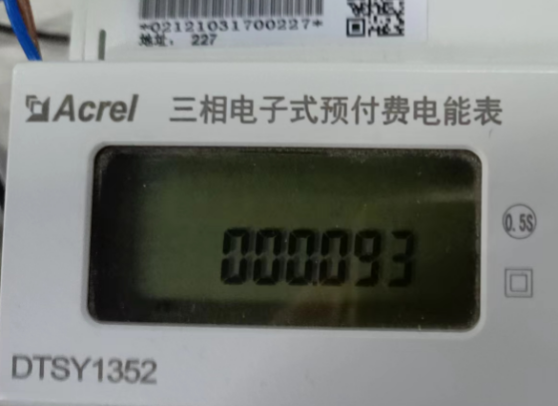

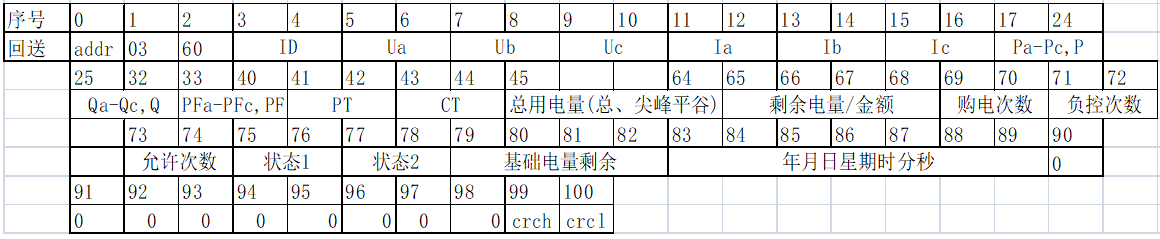

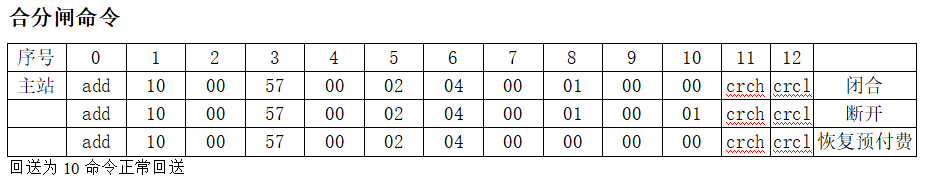

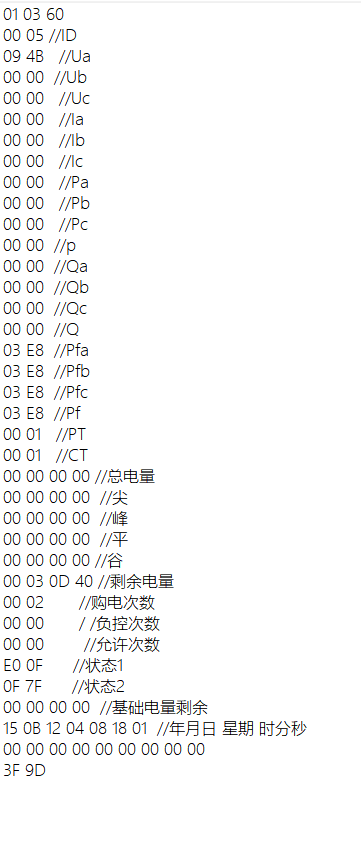

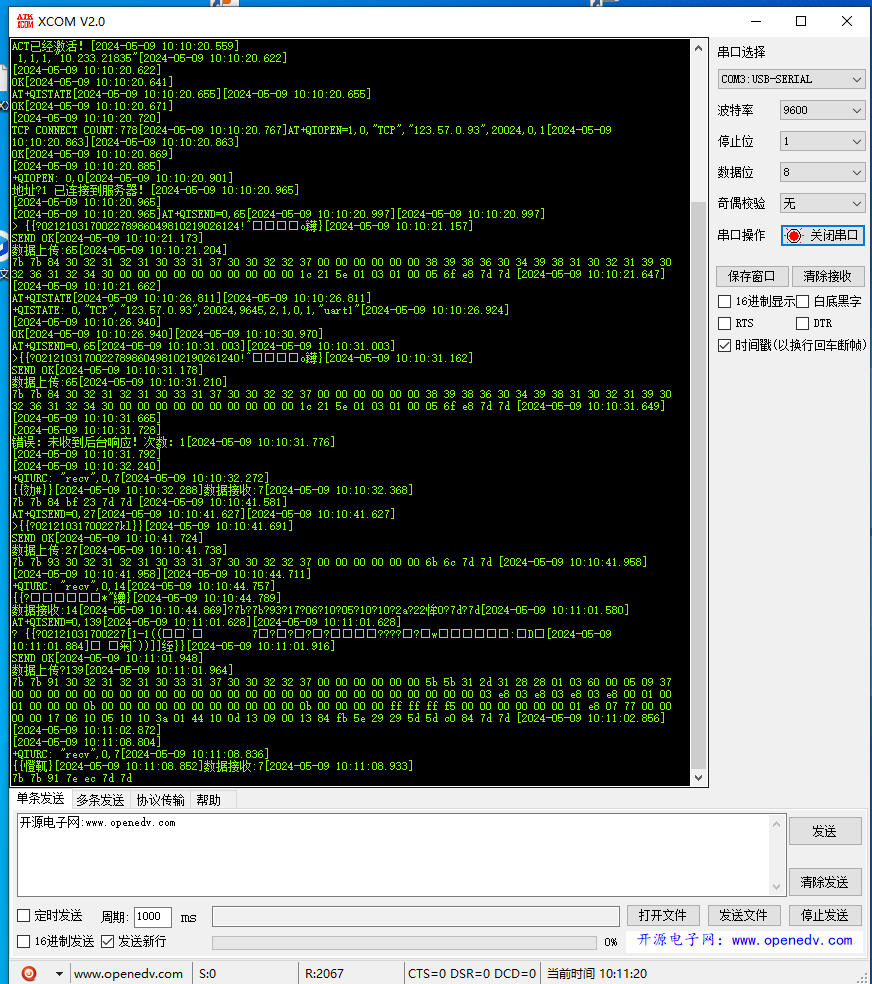

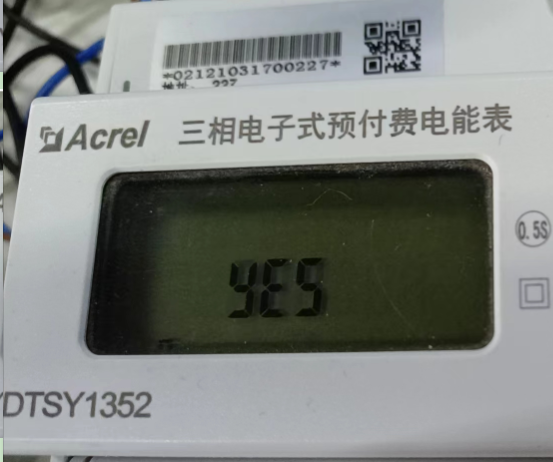

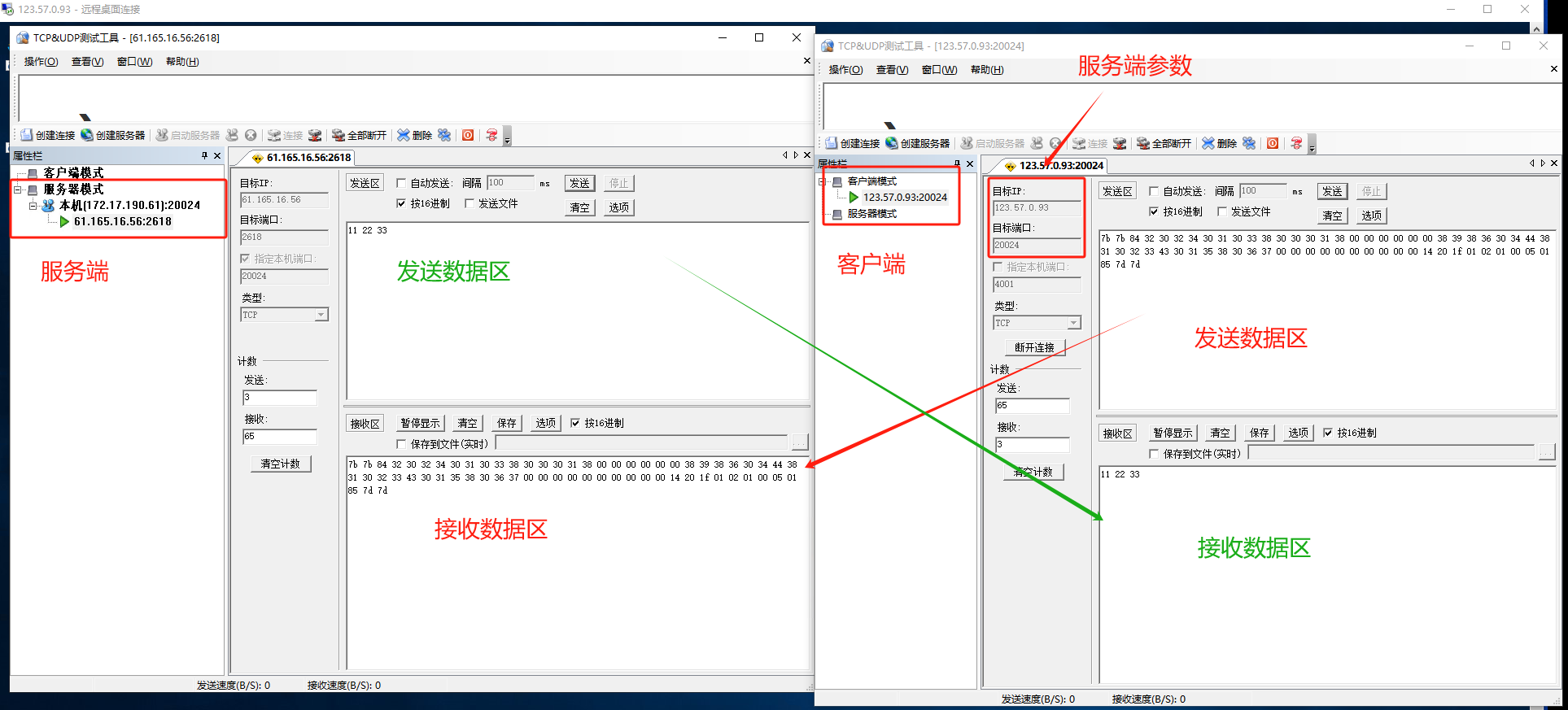

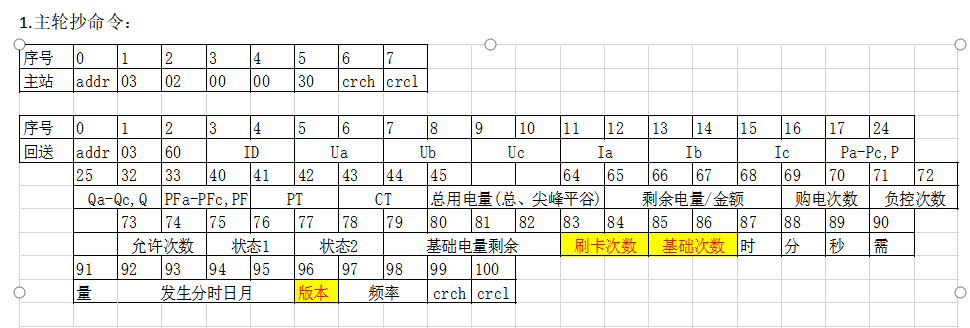

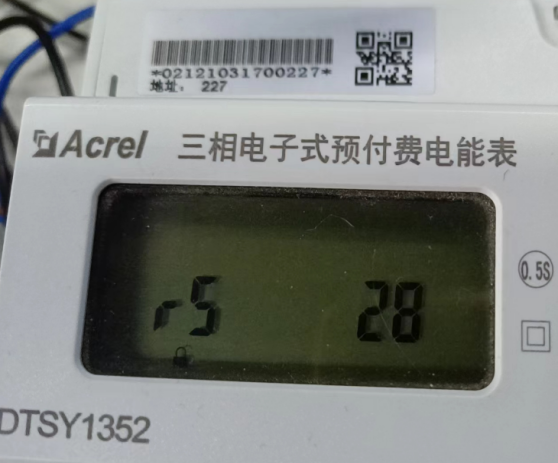

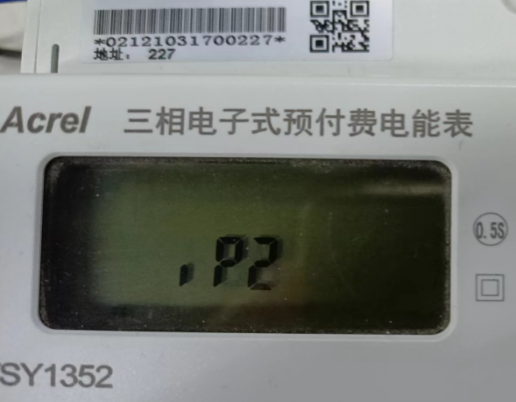

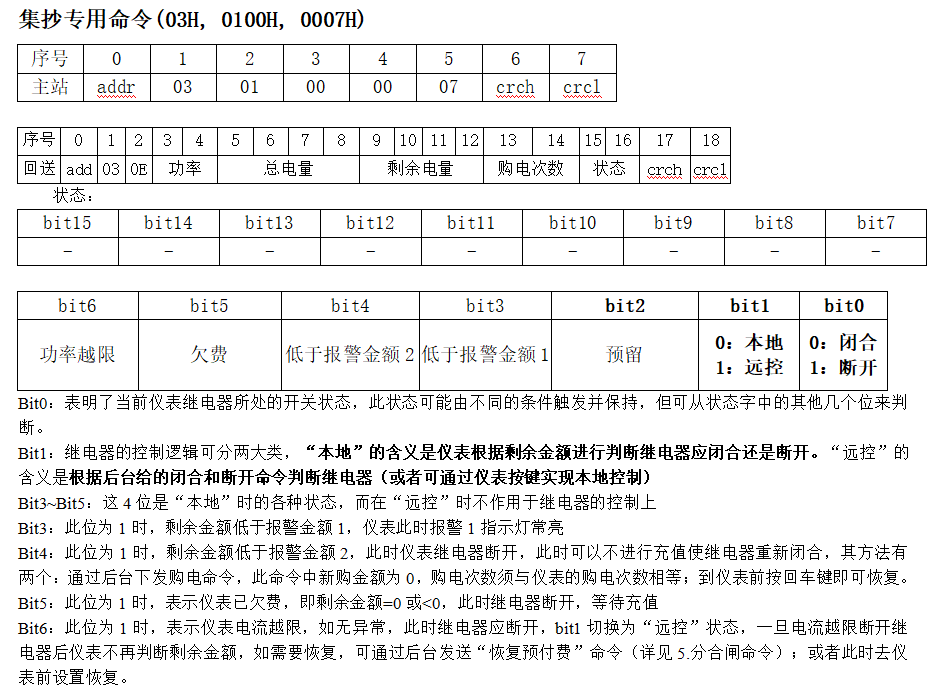

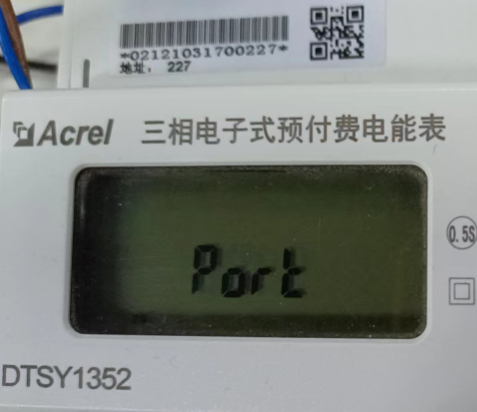

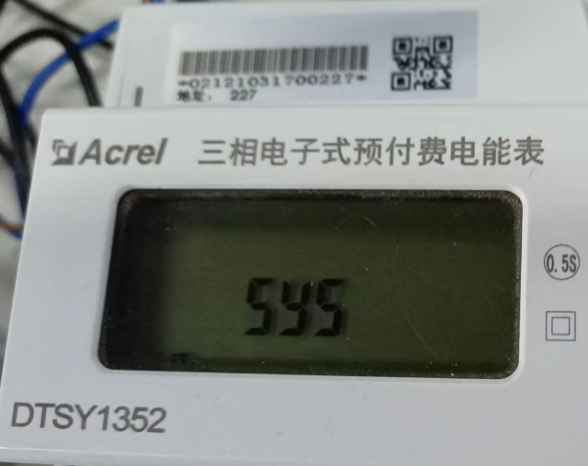

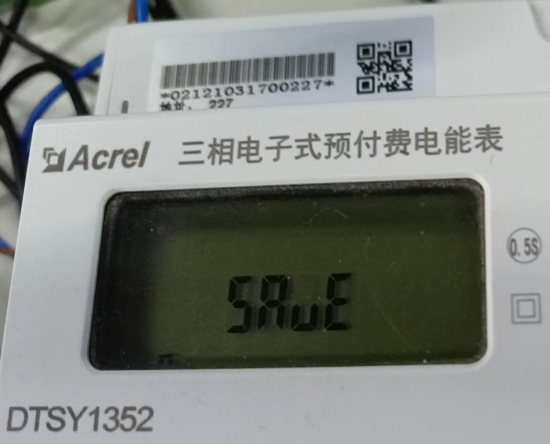

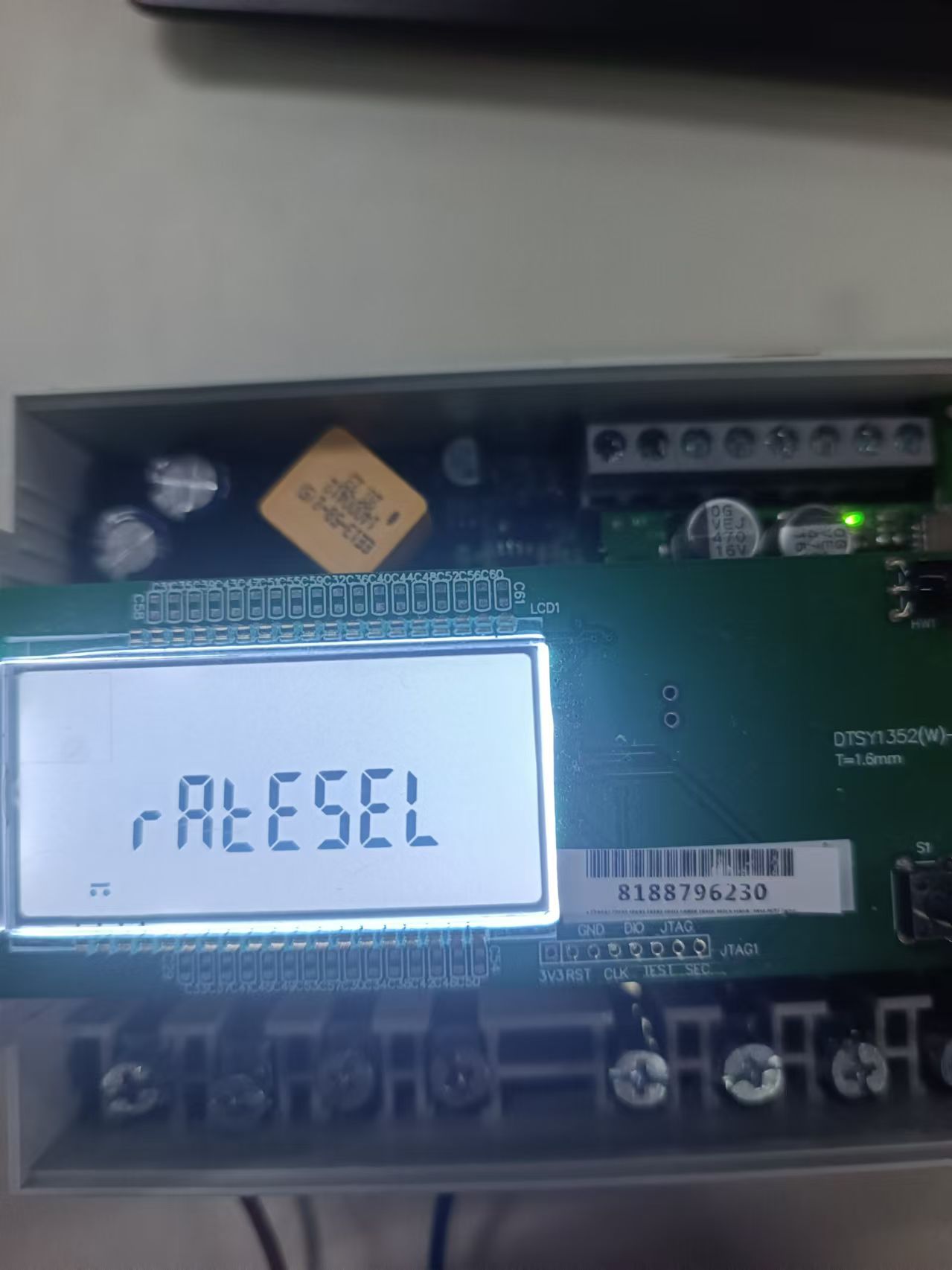

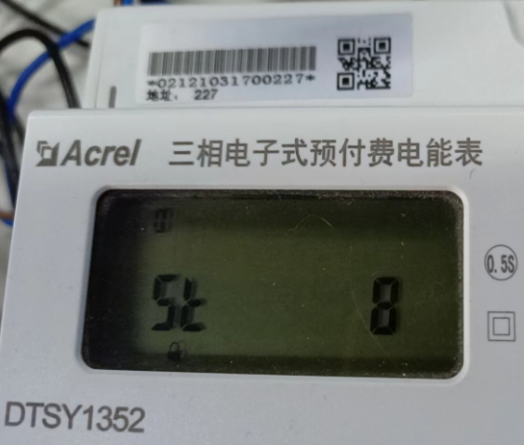

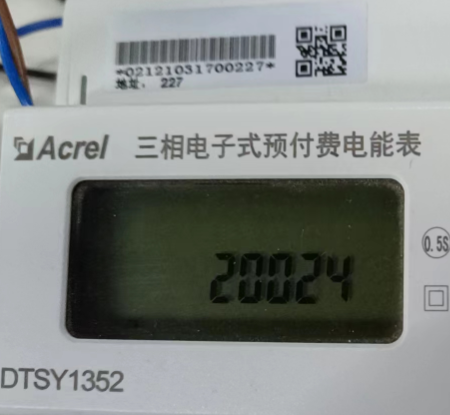

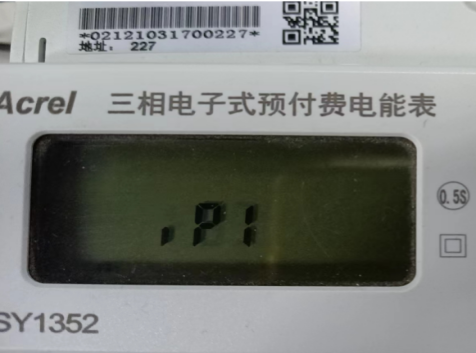

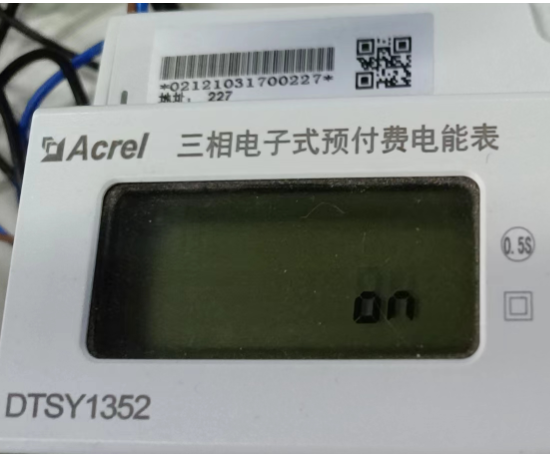

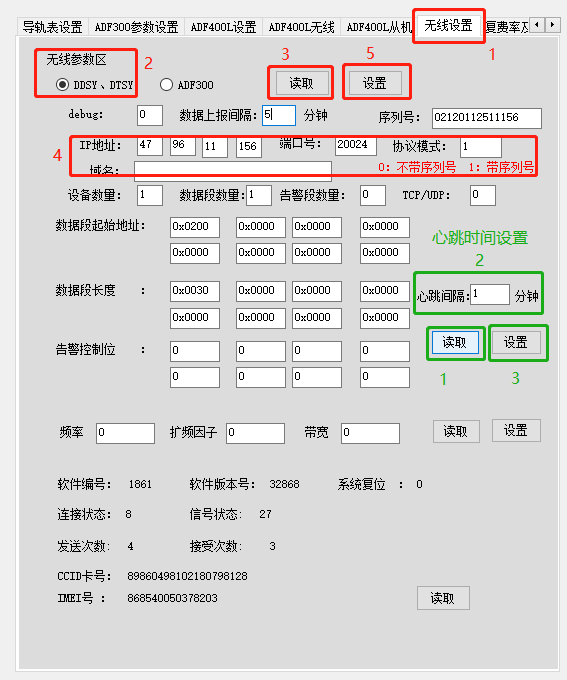

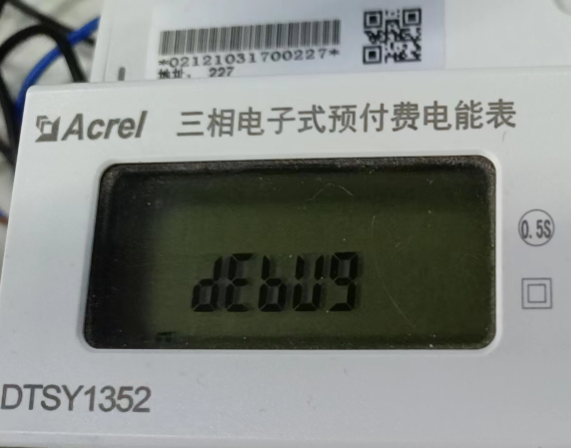

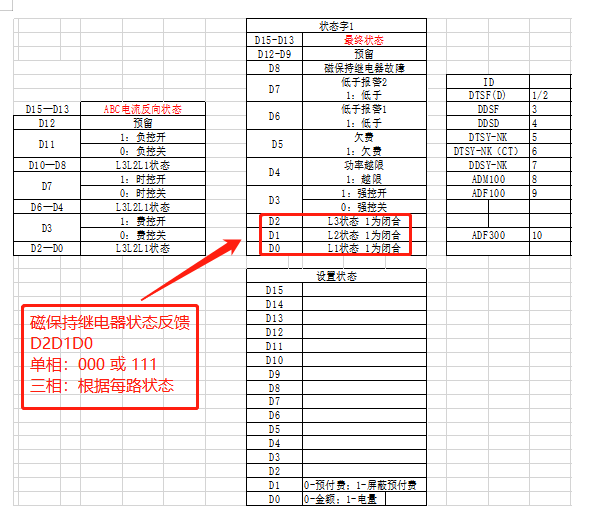

**第三方平台与4G电表（DDSY/DTSY1352/ADF300L）对接** 目录 一、 概述 2 二、 通讯测试 2 1) 服务端测试 2 2) 电表端测试 2 三、 电表协议解析 3 1、 基本格式 3 1.1 起始符结束符 4 1.2 CRC校验 4 1.3 命令描述 4 2、 通信规则及数据解析 4 1) 设备注册(0X84) 4 2) 对时命令(0X93) 5 3) 数据上报(0X91) 5 4) 数据下发(0X90) 6 5) 心跳上传 8 3、 数据上传包解析示例 8 四、 电表按键调试模式 11 1. 概述 4G电表通讯是基于TCP/IP的连接，电表做为客户端去主动连接服务端，所以对接电表数据通讯，需要将服务端的参数（IP和端口）设置到电表内。电表按照协议流程（注册->对时->上报数据->心跳包）会主动上报数据给服务端，同时建立TCP连接后，服务端可主动下发查询数据或是写入数据命令到电表。 电表主动上传数据，此版本为标准（默认）版本协议，如有特殊需求或定制功能请联系研发产品经理。 1. 通讯测试 2. 服务端测试 以固定IP为例，支持域名方式（长度不超过20字符）： 服务端的端口和IP,如：IP为123.57.0.93，端口为20024  1. 电表端测试 IP和端口参数设置,如：IP为123.57.0.93，端口为20024 进入“sys”菜单下查看IP1 、IP2、port，如下图所示  按回车键“”   按回车键“”   按回车键“”  在运行状态下按向下键查看信号值“rs”与状态参数“st”如下所示：  按向下键“” 1. 电表协议解析 电表协议通讯链路是TCP/IP方式，协议格式基于winsocket方式，具体格式和解析方式如下 1. **基本格式** 起始符 {{ (2字节) 命令字(固定) （1字节） 消息体（可变） 校验位 （2字节） 结束符 }} (2字节) * 1. **起始符结束符** 以“{{“ 为帧起始 以 “}}” 为帧结束 * 1. **CRC校验** 校验位长度为2个字节，Modbus CRC校验算法 。 校验范围为命令字开始（含命令字）到消息体结束。 **注：任何与服务器进行交互的数据都需要按此格式进行编解码。（包括透传，注册等等） NB通讯设备无需进行设备注册。** * 1. **命令描述** 功能 描述 仪表请求 服务器响应 服务器下发 仪表响应 备注 1、设备注册 0x84 0x84 打开TCP连接后立即发送注册包 2、对时 0x93 0x93 仪表和服务器校时 3、Modbus 数据域上传 0x91 0x91 根据配置的数据域上传Modbus数据包 4、Modbus 数据透传 0x90 0x90 服务器下发透传命令，仪表根据Modbus命令进行响应 5、心跳上传 0x94 无需响应 1. **通信规则及数据解析** 仪表与服务器之间的通信采用一问一答方式。应答方需对消息包进行CRC校验等有效性检查，判定有效消息后才做相应应答。应答的命令字和发起方相同。应答方只做一次应答，不重复发包。 为确保消息的送达，消息发送方如果未收到消息响应，则需要在间隔一定时间后重新发送该消息，尝试两次后，如果没有响应或正确响应，则断开连接重新注册连接。 在消息重发若干次未收到应答消息，则可判定为设备离线。设备及服务器做相应处理，其中仪表在离线后需要把离线状态在设备界面显示出来。 以下以4G表DTSY1352仪表序列号（**02121031700227**）为例 1. **设备注册(0X84)** 仪表发送 命令字：**0x84** 服务器响应 命令字：**0x84** 协议描述 字段含义 字段类型 长度 描述 消息体 注册序列号 byte 20 最长20个字符，字符串以’\0’作为结束，不足补零 卡号 Byte 30 最长30个字符，字符串以'\0'作为结束，不足补零 信号强度 byte 1 1~31 RSSI信号值 固件版本1 byte（BCD） 2 当前固件版本 固件版本2 byte（BCD） 2 当前固件版本 固件版本3 byte（BCD） 2 当前固件版本 定时上传间隔 Byte 1 分钟 默认为5min ①报文举例（带序列号）： **Send(65Byte):** 7b 7b 84 30 32 31 32 31 30 33 31 37 30 30 32 32 37 00 00 00 00 00 00 38 39 38 36 30 34 35 31 30 39 31 39 43 30 34 35 32 38 38 38 00 00 00 00 00 00 00 00 00 00 15 00 02 01 00 01 00 05 db 33 7d 7d **Receive:** 7b 7b 84 bf 23 7d 7d ②报文举例（不带序列号）： **Send(65Byte):** 7b 7b 84 30 32 31 32 31 30 33 31 37 30 30 32 32 37 00 00 00 00 00 00 38 39 38 36 30 34 35 31 30 39 31 39 43 30 34 35 32 38 38 38 00 00 00 00 00 00 00 00 00 00 1b 00 02 01 00 01 00 1e 1a b4 7d 7d **Receive(7Byte):** 7b 7b 84 bf 23 7d 7d 1. **对时命令(0X93)** 仪表请求，命令字：**0x93** 服务器下发，命令字：**0x93** 协议描述 字段含义 字段类型 长度 描述 消息体 年 byte 1 月 byte 1 日 byte 1 星期 Byte 1 周日为0 时 Byte 1 分 Byte 1 秒 Byte 1 请求时间.. ①报文举例(带序列号)： **Send(27Byte):** 7b 7b 93 30 32 31 32 31 30 33 31 37 30 30 32 32 37 00 00 00 00 00 00 6b 6c 7d 7d **Receive(14Byte):** 7b 7b 93 **15 0a 15 04 13 24 2a** 2a f0 7d 7d （**21年10月21日 周四 19点 36分42秒**）（93 **15 0a 15 04 13 24 2a**）CRC校验 ②报文举例(不带序列号)： **Send(7Byte):** 7b 7b 93 ff 2d 7d 7d **Receive(14Byte):** 7b 7b 93 **15 0a 15 04 13 18 23** fb f6 7d 7d （**21年10月21日 周四 19点 24分35秒**）（93 **15 0a 15 04 13 18 23**）CRC校验 1. **数据上报(0X91)** 仪表发送Modbus数据流：命令字：**0x91** 服务器响应： 命令字 ：**0x91** 协议描述 字段含义 字段类型 长度 描述 消息体 如下 例:[[adr-1((01100000000crc))]][[adr-2((01100000000crc))]][[adr-3((un))]] ①报文举例(带序列号)： 7b 7b 91 A1-A20 [[adr-1((modbus数据流))]]crc 7d 7d 备注：A1-A20为网关序列号 adr为仪表地址 A15-A20不足补零 **Send(139Byte):** 7b 7b 91 30 32 31 32 31 30 33 31 37 30 30 32 32 37 00 00 00 00 00 00 5b 5b 31 2d 31 28 28 01 03 60 00 05 09 3e 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 03 e8 03 e8 03 e8 03 e8 00 01 00 05 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 86 a0 00 01 00 00 00 00 00 08 0f 7f 00 00 00 00 15 0a 15 04 13 25 01 00 00 00 00 00 00 00 00 00 2e 14 29 29 5d 5d c0 84 7d 7d **Receive(7Byte):** 7b 7b 91 7e ec 7d 7d 91功能码 (91)CRC校验 ②报文举例(不带序列号)： 7b 7b 91 [[adr-1((modbus数据流))]]crc 7d 7d 备注： adr为仪表地址 A15-A20不足补零 **Send(119Byte):** 7b 7b 91 5b 5b 31 2d 31 28 28 01 03 60 00 05 09 3f 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 03 e8 03 e8 03 e8 03 e8 00 01 00 05 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 86 a0 00 01 00 00 00 00 00 08 0f 7f 00 00 00 00 15 0a 15 04 13 18 37 00 00 00 00 00 00 00 00 00 7a c8 29 29 5d 5d 89 87 7d 7d **Receive(7Byte):** 7b 7b 91 7e ec 7d 7d 注1：**设备默认上传数据段为1段**，上传数据可设。可按要求设置为Modbus数据段，**最多支持5段**。（数据段数量和数据段范围可通过菜单界面，485通讯或者无线网络进行设置） 注2：4S为4个三相回路，每个三相回路的数据域分别上传，第一回路为，1-1,1-2,等。第二回路为2-1，2-2,等。 注3：DDSY和DTSY抄表段默认只支持一段**02000030**（集抄命令） 注4：4G版本报文由起始符、命令字、序列号、集抄命令内容、结束符组成； 注5：报文解析见附录一。 1. **数据下发(0X90)** MODBUS包内不判断地址（发什么地址，回什么地址的处理），可以选择是否带序列号上传。 服务器下发Modbus数据流 命令字：0x90 协议描述 字段含义 字段类型 长度 描述 消息体 Modbus数据流 byte 不定 此处做Modbus帧判断 仪表响应 命令字：0x90 协议描述 字段含义 字段类型 长度 描述 消息体 Modbus数据流 byte 不定 根据仪表回送的数据流 报文格式： ①报文举例(带序列号)： 服务器下发：7b 7b 90 modbus数据流 crc1 crc2 7d 7d 仪表响应：7b 7b 90 A1-A20 modbus数据流crc1 crc2 7d 7d **Send(15Byte):** 7b 7b 90 1b 03 01 00 00 07 07 ce e6 fd 7d 7d **Receive(46Byte):** 7b 7b 90 30 32 31 32 31 30 33 31 37 30 30 32 32 37 00 00 00 00 00 00 1b 03 0e 00 00 00 00 00 00 00 01 86 a0 00 01 00 07 5b 0f 35 4f 7d 7d 01 03 02 00 00 30 44 66 ②报文举例(不带序列号)： 服务器下发：7b 7b 90 modbus数据流 crc1 crc2 7d 7d 仪表响应：7b 7b 90 modbus数据流crc1 crc2 7d 7d **Send(15Byte):** 7b 7b 90 01 03 01 00 00 07 05 f4 e6 fd 7d 7d **Receive(26Byte):** 7b 7b 90 01 03 0e 00 00 00 00 00 00 00 01 86 a0 00 01 00 07 70 68 dd 72 7d 7d   1. **心跳上传** 心跳上传命令字0x94 ①报文举例(带序列号)： 报文举例： 数据上传:7 7b 7b 94 be ef 7d 7d ②报文举例(不带序列号)： 报文举例： 数据上传:7 7b 7b 94 be ef 7d 7d 1. **数据上传包解析示例** **附录1**：数据上传包解析 集抄组成：  原始报文： 7b 7b 91 30 32 31 32 31 30 33 31 37 30 30 32 32 37 00 00 00 00 00 00 5b 5b 31 2d 31 28 28 01 03 60 00 05 09 3e 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 03 e8 03 e8 03 e8 03 e8 00 01 00 05 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 86 a0 00 01 00 00 00 00 00 08 0f 7f 00 00 00 00 15 0a 15 04 13 25 01 00 00 00 00 00 00 00 00 00 2e 14 29 29 5d 5d c0 84 7d 7d 报文解析： 7b7b： 帧起始符 {{ 91： 数据上传命令字 0x91 30 32 31 32 31 30 33 31 37 30 30 32 32 37 00 00 00 00 00 00：仪表序列号 02121031700227 5b 5b： [[ 31 2d 31： 1-1 28 28： (( 01 03 60 00 05 09 3e 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ID Ua Ub Uc Ia Ib Ic Pa-Pc,P Qa-Qc,Q 03 e8 03 e8 03 e8 03 e8 00 01 00 05 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 PFa-PFc,PF PT CT 总用电量（总，尖，峰，平，谷 各四个字节） 01 86 a0 00 01 00 00 00 00 00 08 0f 7f 00 00 00 00 15 0a 15 04 13 25 01 00 00 00 00 00 00 00 00 00 剩余金额 购电次数 负控次数 允许次数 状态1 状态2 基础电量 年月日 星期 时分秒 2e 14 ：MODBUSCRC 29 29： )) 5d 5d： ]] c0 84： crc校验 7d 7d： }} 其中集抄中电参量数据高字节在前，低字节在后。 电压0x093e =236.6V 功率因数 0x03e8 = 1.000 剩余金额 0x000186a0 = 1000.00   注：ID：5---DTSY，7----DDSY 数据类型：UaUbUc: UINT16*0.1V；IaIbIc:UINT16*0.01A；PaPbPcP:INT16*0.001KW；QaQbQcQ:INT16*0.001Kvar PfaPfbPfcPf:INT16*0.001；PTCT:UINT16；总电量尖峰平谷：UINT32；剩余电量(金额)：INT32 8费率上报模式： 1. 通讯设置 设置为4费率报文上报 发送：adr 10 13 49 00 01 02 00 00 crc1 crc2 示例： 7b 7b 91 31 32 30 30 37 31 35 30 31 32 31 32 33 36 00 00 00 00 00 00 5b 5b 31 2d 31 28 28 01 03 60 00 05 08 98 08 98 08 98 01 f3 01 f3 01 f3 04 4b 04 4c 04 4b 0c e3 00 00 00 00 00 01 00 00 03 e7 03 e7 03 e7 03 e7 00 01 00 01 00 00 01 09 00 00 00 20 00 00 00 00 1e 00 00 00 16 00 00 00 16 ff ff fe eb 00 00 00 00 00 00 e0 ef 07 77 00 00 00 00 18 03 16 06 0b 23 32 0c e3 0f 01 01 01 00 13 87 2b 10 29 29 5d 5d 70 a6 7d 7d 设置为8费率报文上报 发送：adr 10 13 49 00 01 02 AA 55 crc1 crc2 示例： 7b 7b 91 32 30 32 34 30 36 31 33 38 30 30 30 31 39 00 00 00 00 00 00 5b 5b 31 2d 31 28 28 01 03 90 00 85 0c 3b 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 03 e8 03 e8 03 e8 03 e8 00 01 00 01 00 00 0c c7 00 00 00 00 00 00 00 00? 00 00 0c c7 00 00 00 00 00 00 00 5a 00 01 00 00 00 00 e1 4f 0f ff 00 00 00 00 18 0a 1e 10 00 18 19 ca 1f 0a 16 0b 13 85 04 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 27 10 00 00 27 10 00 00 4e 20 00 00 27 10 00 00 27 10 00 00 27 10 00 00 27 10 00 00 27 10 4d 85 29 29 5d 5d eb 23 7d 7d 7b 7b ：帧起始符 {{ 91 ：数据上传命令字 0x91 32 30 32 34 30 36 31 33 38 30 30 30 31 39 00 00 00 00 00 00 ：表号 5b 5b： [[ 31 2d 31 ：1-1 28 28： (( 01 ：地址 03 ：modbus功能码 90 ：字节数 00 85 //ID 0c 3b //UA 00 00 //UB 00 00 //UC 00 00 //IA 00 00 //IB 00 00 //IC 00 00 //PA 00 00 //PB 00 00 //PC 00 00 //P总 00 00 //QA 00 00 //QB 00 00 //QC 00 00 //Q总 03 e8 //PFA 03 e8 //PFB 03 e8 //PFC 03 e8 //PF 00 01 //电压变比 00 01 //电流变比 00 00 0c c7 //总有功电能 00 00 00 00 //费率1有功电能 00 00 00 00 //费率2有功电能 00 00 0c c7 //费率3有功电能 00 00 00 00 //费率4有功电能 00 00 00 5a //剩余金额 00 01 //购电次数 00 00 //负控跳闸次数 00 00 //负控允许次数 e1 4f //状态1 0f ff //状态2 00 00 00 00 //剩余基础电量 18 0a //年/月 1e 10 //日/时 00 18 //分/秒 19 ca //需量 1f 0a //分/时 16 0b //日/月 13 85 //频率 04 00 //星期/状态 00 00 00 00 //费率5有功电能 00 00 00 00 //费率6有功电能 00 00 00 00 //费率7有功电能 00 00 00 00 //费率8有功电能 00 00 27 10 //T1电价 00 00 27 10 //T2电价 00 00 4e 20 //T3电价 00 00 27 10 //T4电价 00 00 27 10 //T5电价 00 00 27 10 //T6电价 00 00 27 10 //T7电价 00 00 27 10 //T8电价 4d 85 modbus crc 29 29 5d 5d 1. 按键设置  Pass->Sys->RateSel Rate 4:4费率报文上报 Rate 8:8费率报文上报 **注：4G表正常出厂是在下订单是可以备注好相关参数，现场插入4G卡后即可上传数据，如果需要修改相关参数请按照下图显示的步骤进行设置，4G电表的参数配置如下图：**  1. 电表按键调试模式 如需要进行故障分析，可以将电表置于调试模式（串口打印调试信息），具体操作如下图 按回车键输入密码“pass”,进入“sys”菜单下“debug”设置成“on”      串口打印信息内容如下图所示：
