AEV300-AC007D系列立柱式安装步骤

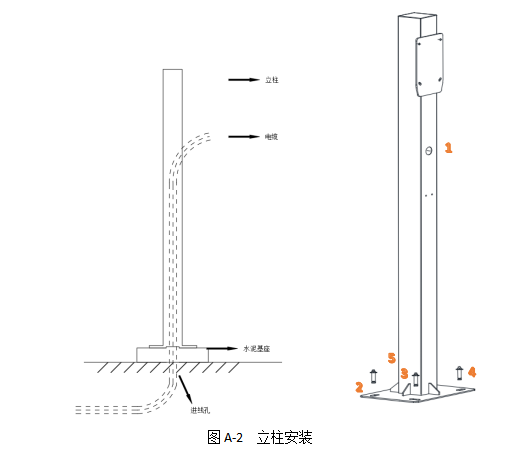

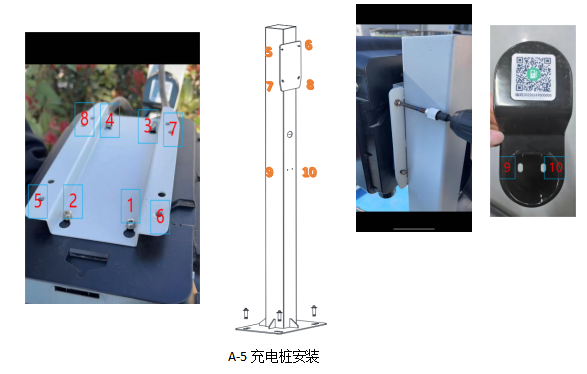

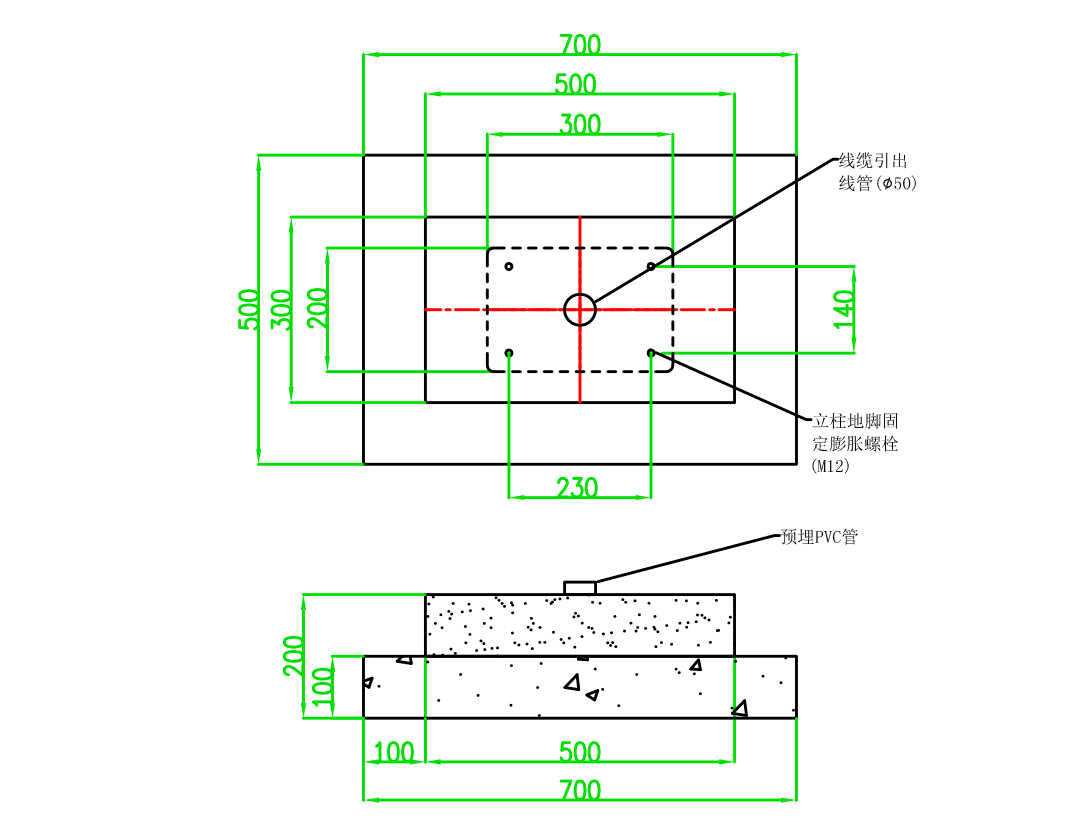

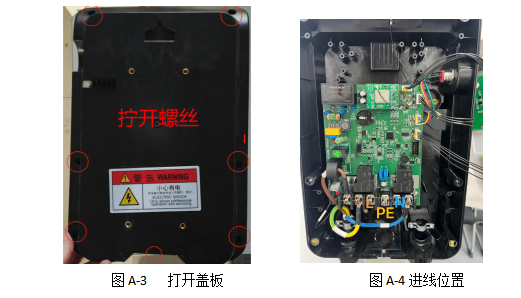

步骤一：按照图A-1所示建设充电桩的地基，准备好电缆（电缆地面预留1.3米）。  图A-1 立柱地基尺寸 步骤二：将图A-2中的将预留的线缆穿过立柱从1号孔穿出，在将2、3、4、5号4颗膨胀螺丝M12*110紧固好充电桩立柱。  步骤三：将图A-3中标识的7个螺丝拧下，打开盖板。再将零线、火线、地线如图A-4穿入充电桩。最后，根据接线端子标识L（火）、N（零）、PE（地）对应接线段子接上，盖上盖板拧紧螺丝。  步骤四：将如图A-5所示，在1、2、3、4号位置用M6*16不锈钢螺丝先固定钣金，再通过背板用在5、6、7、8号位置用4颗M6*16不锈钢螺丝将充电桩固定在立柱上，然后在9、10号位置使用两颗M6*16不锈钢螺丝将枪座固定在立柱上，用十字螺丝刀固定固定。
