AEV300-AC007D系列壁挂式安装步骤(1)

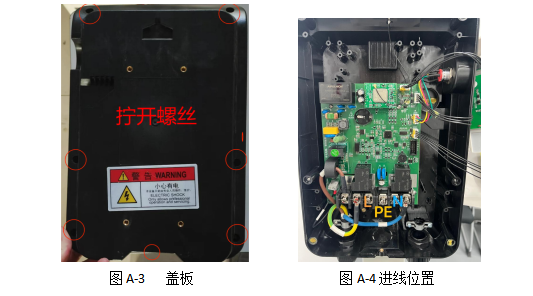

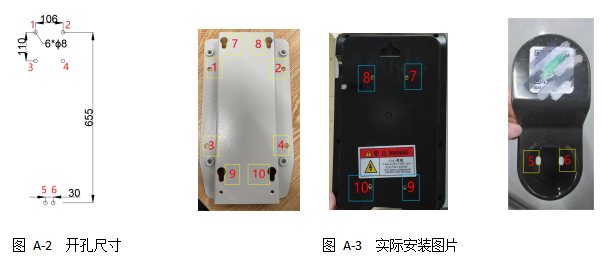

步骤一：将图A-3中标识的7个螺丝拧下，打开盖板。再将零线、火线、地线如图A-4穿入充电桩。最后，根据接线端子标识L（火）、N（零）、PE（地）对应接线段子接上，盖上盖板拧紧螺丝。  步骤二：如图A-2所示，在1.5米和1.39处各钻两个孔间距106cm（注意上下和水平都对其），0.845米处钻两个孔间距30cm。 步骤三：如图A-2和A-3所示，将 M6 的塑料膨胀管装入前面钻好的1、2、3、4号孔内，将钣金上对应孔的位置拧上螺钉。接着使用螺钉5、6号处固定枪座在墙体上，用十字螺丝刀拧紧螺钉；然后用M6*16螺钉先在充电桩7、8、9、10号孔拧上（注意不要拧死，留出一定空隙），最后挂在对应孔的位置往下压一下。
