AEV200-DC060S(080S)直流充电桩安装步骤

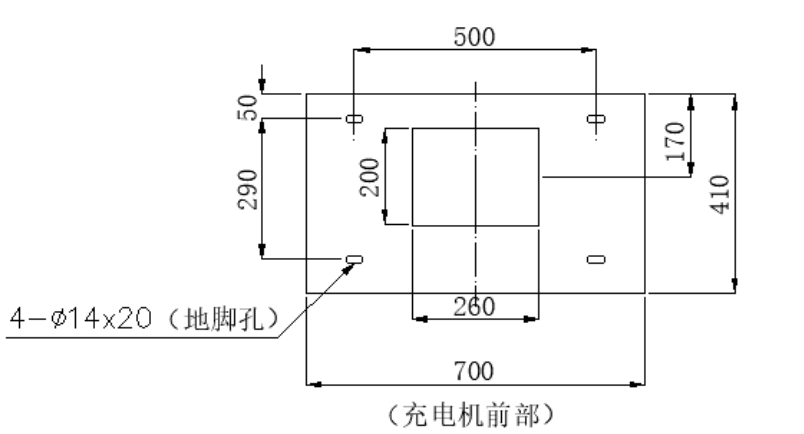

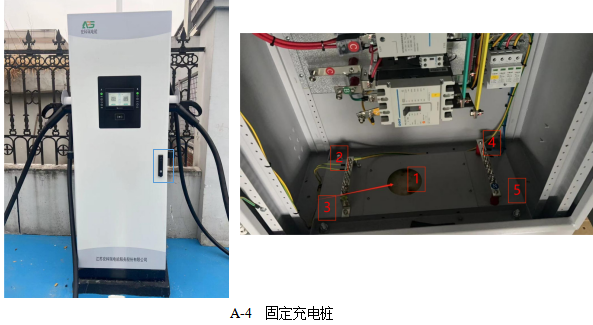

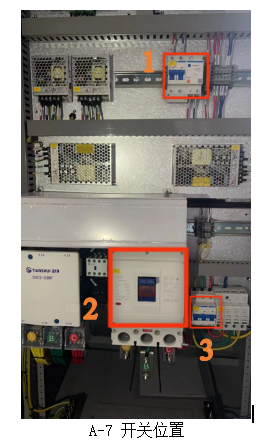

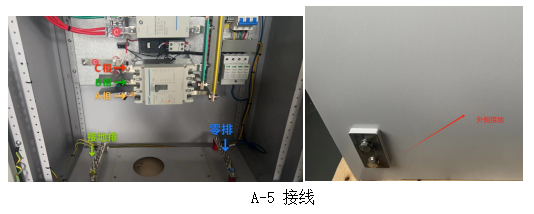

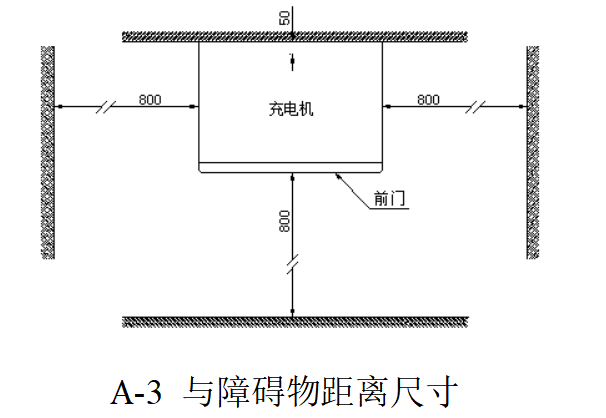

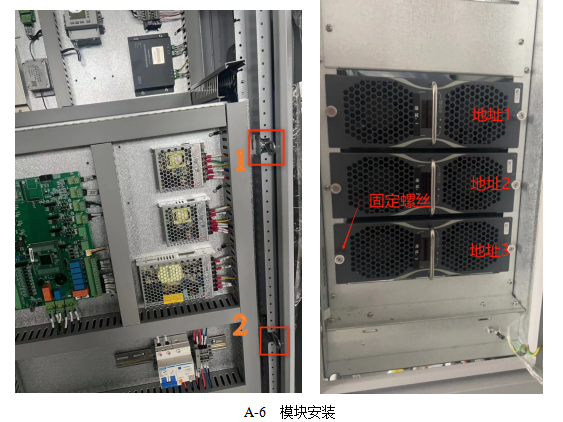

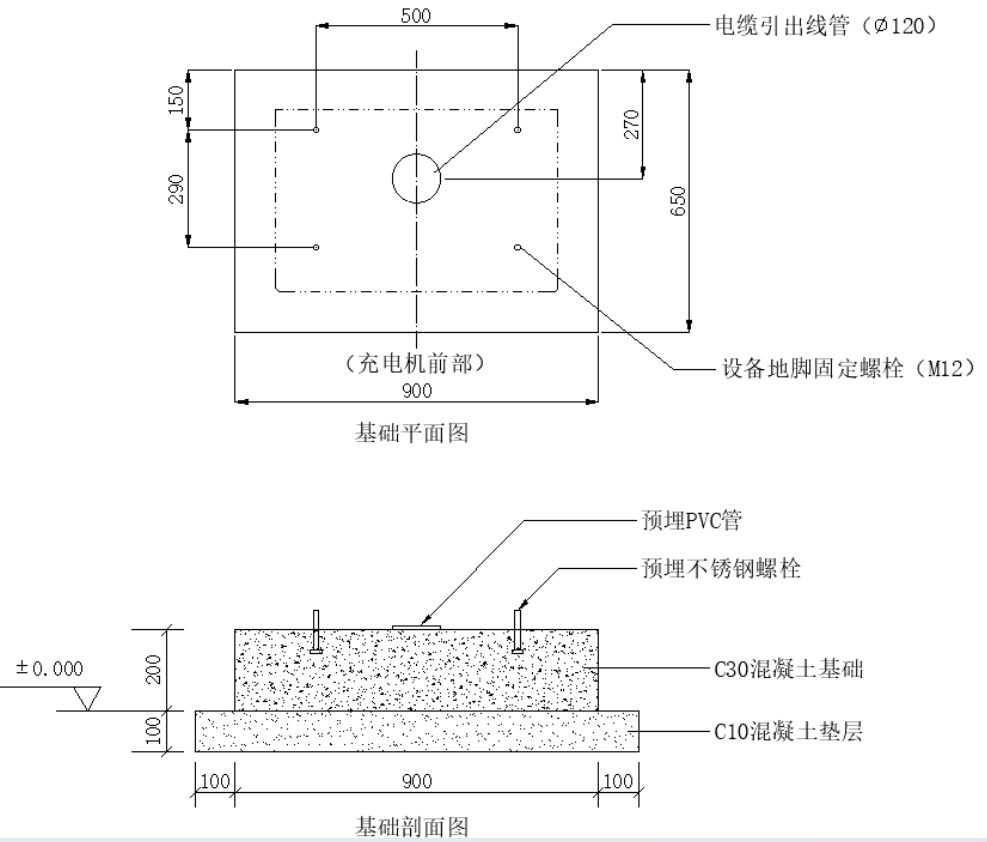

步骤一：设备底座外形及开孔尺寸见A-1,设备安装地基具体尺寸见图A-2，基础垫层采用C10混凝土浇筑，基础采用C30混凝土浇筑并进行找平处理，预埋设备地脚固定螺栓（不锈钢）和电缆引出线管（PVC），其中预埋螺栓高出地基平面为50±3mm，预埋管高出地基平面为10±5mm。设备上部与障碍物距离不小于150mm，四周要求与障碍物距离要求见图A-3。  A-1 开孔尺寸  A-2 安装地基尺寸  步骤二：按照图A-4所示将，充电桩安装在地基上面，用钥匙将柜门打开，将预留的线缆通过1号孔，再在2、3、4、5号位置用4颗膨胀螺丝M12*110螺帽固定好充电桩。  步骤三：将如图A-5所示的进线电缆对应ABC断路器接入，N线接入到零排，PE线接入到地排，外侧柜门需要接地。  步骤四：将图A-6所示的 1、2号位置将拉住拉环打开右侧门板，将电源模块按地址从上到下1、2、3、4塞进充电桩，并将固定螺丝拧好。  步骤五：将图A-7所示的1、2、3号断路器合上并将所有柜门关上。
