ADW300远程调试软件升级流程

# 一 界面简述：

![](/media/202407//1720158326.5668716.png)

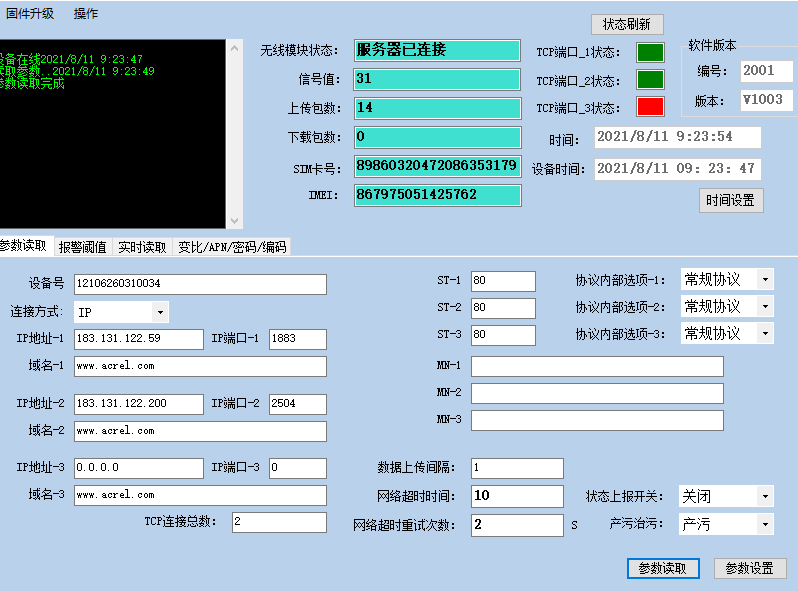

图1 参数读取界面

此界面主要是读取所设置的网络参数以及现在程序的版本，如果应该连的端口呈现红色可以看看网络设置（IP地址和域名）是否正确。若是程序版本不是最新的，可以通过远程升级的方法来升级程序，软件就是此调试软件，具体方法会在下文给出。

![](/media/202407//1720158326.5720863.png)

图2 实时读取页面

此界面主要读取表内数据的二次值（没乘变比之前的值），一般正常设备的功率因数不会太低，0.5以上就行，如果有功功率全是负的就可能是现场互感器方向卡反了。

![](/media/202407//1720158326.579187.png)

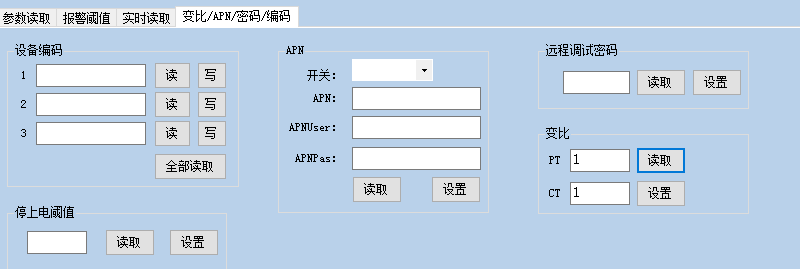

图3 变比设置界面

一般现场都会设置好变比，远程可以通过此页面读取变比设置是否正确，若变比不正确会影响上传数据的准确性，远程通过此页面可以进行变比的修改。

# 二 远程升级步骤

1. 确认当前表程序版本号以及最新的程序版本号：

![](/media/202407//1720158326.5914752.png)例：

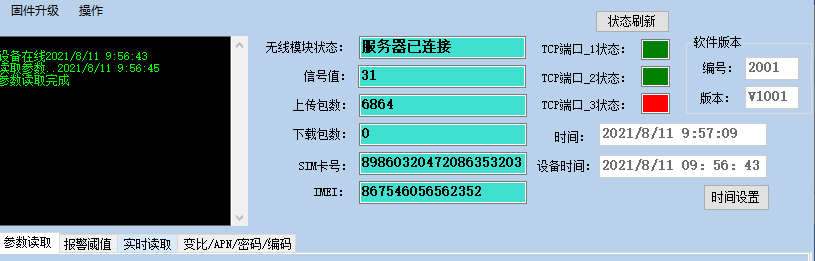

图3 获取编号及版本

这里点击参数读取，获取到的程序编号是2001，版本是1001（界面右上角），可以通过与技术人员沟通得知最新的是1003，所以需要升级到最新的程序。

1. 输入升级版本号：

例：

![](/media/202407//1720158326.6065555.png)

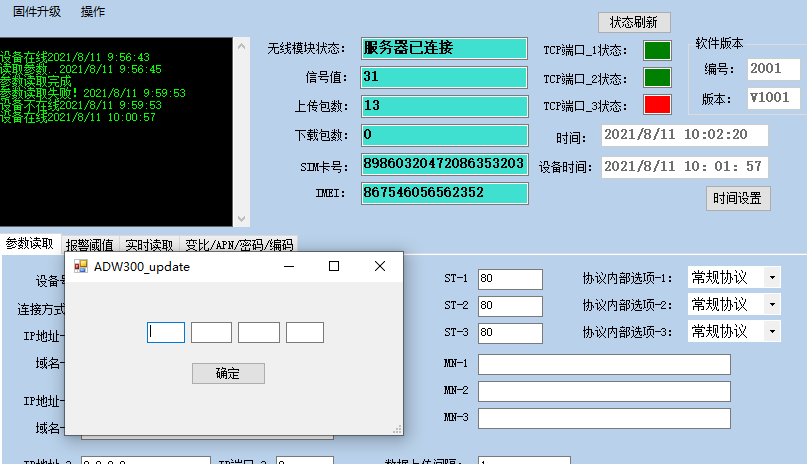

图4 输入升级编号

点击左上角的固件升级就会跳出来输入升级编号的界面，此界面需要一个一个框去输入最新的，比如2001的最新版本号是1003，我这边就需要在4个框中依次输入1 0 0 3，如下图所示：

![](/media/202407//1720158326.6107168.png)

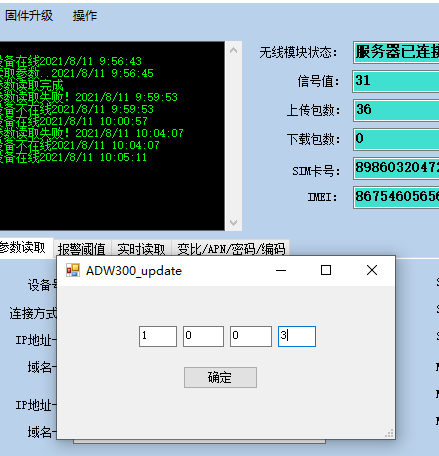

图5 输入最新编号

输入最新编号后点击确定，若是成功会在信息框里面显示“固件升级命令下发成功”，如果不成功则会显示“固件升级命令下发失败”，这个时候就需要等表重新在线的时候重复上述步骤进行固件升级。出现下发成功后，由于表是自行下载程序进行升级，所以需要五六分钟时间才会重新在线，这个时候可以再点击参数读取来获取程序版本号，看是不是最新的。

![](/media/202407//1720158326.6142595.png)

图6 升级成功信息

![](/media/202407//1720158326.619683.png)

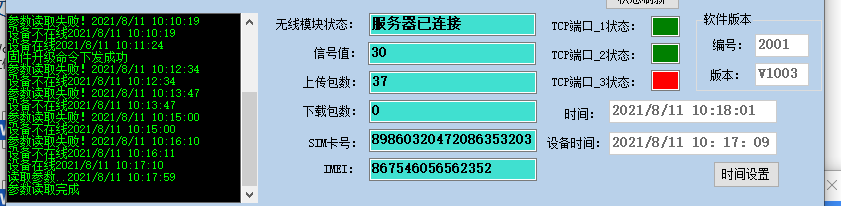

图7 升级成功在线
