ADW300-WIFI_MODBUSTCP协议调试

# 认识调试软件

### 打开调试软件（准备工作）

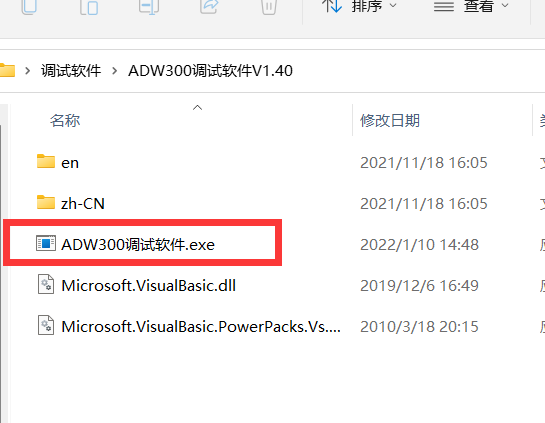

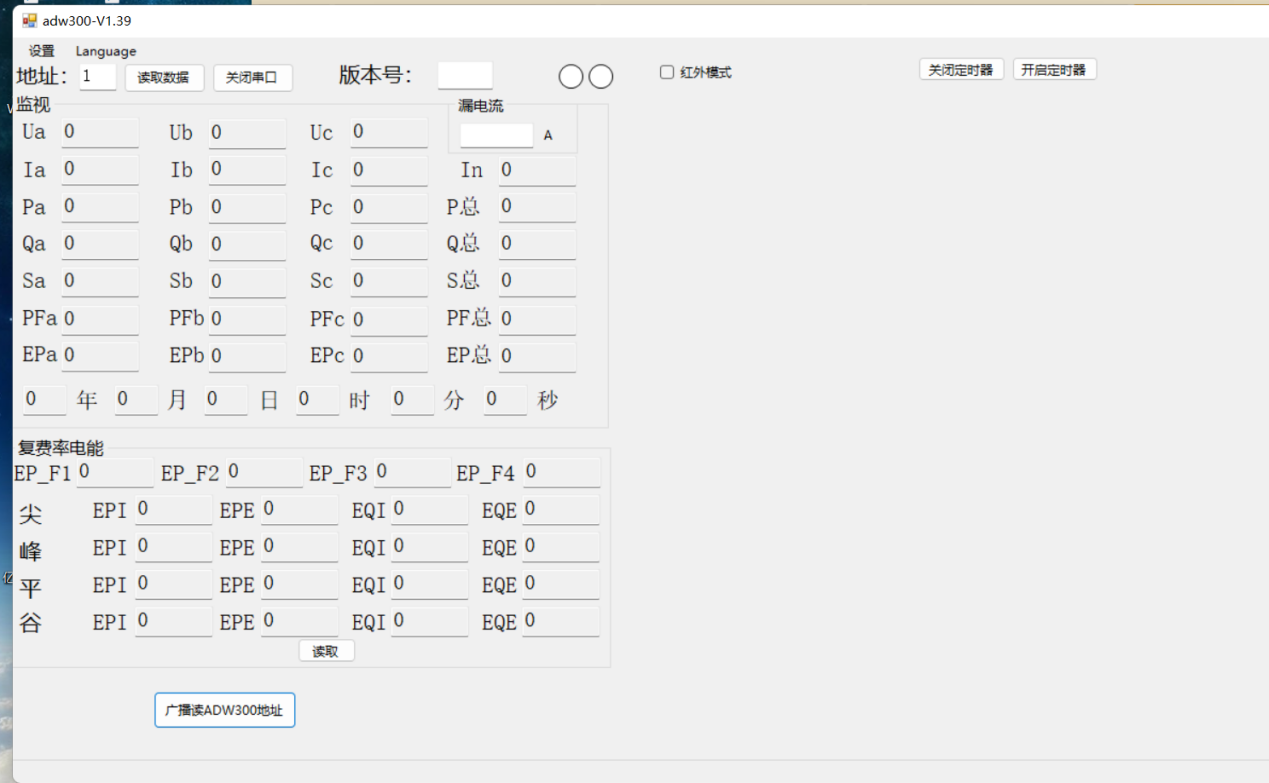

# 1.选择ADW300调试软件.exe（应用软件）

![](/media/202407//1720157920.651705.png)

![](/media/202407//1720157920.654531.png)

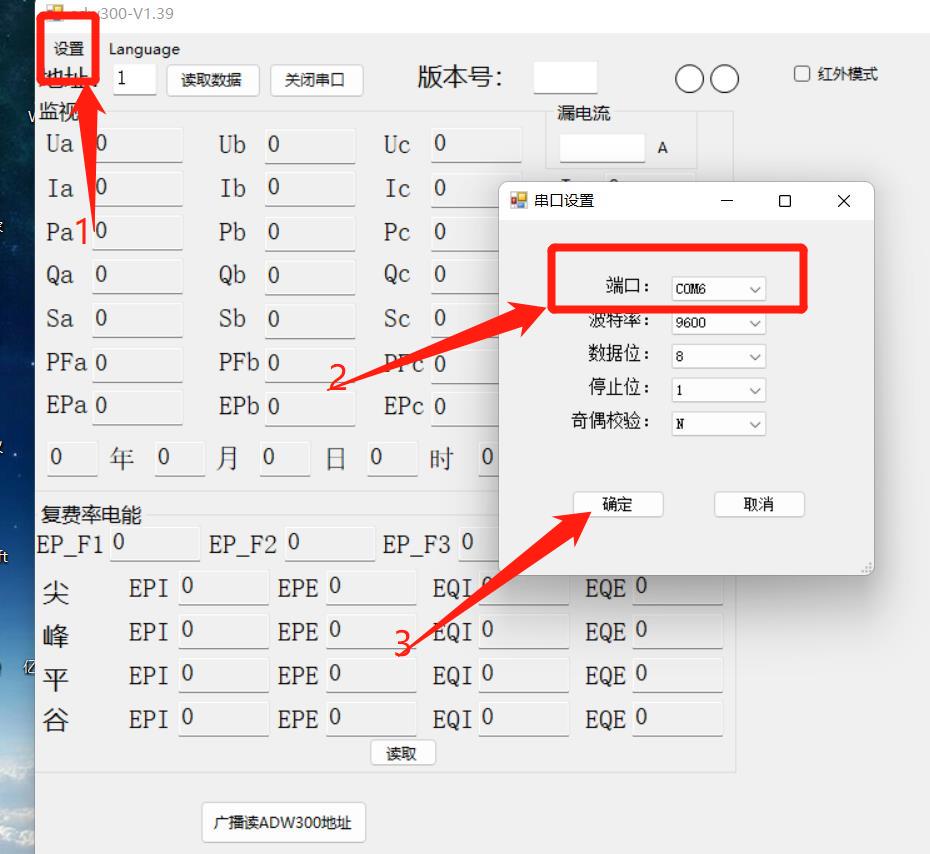

# 2.左上角点击“设置”——设置串口，波特率，停止位，校验位

![cd4460bcb9a411d844782e1fc19fc4c](/media/202407//1720157920.657827.jpeg)

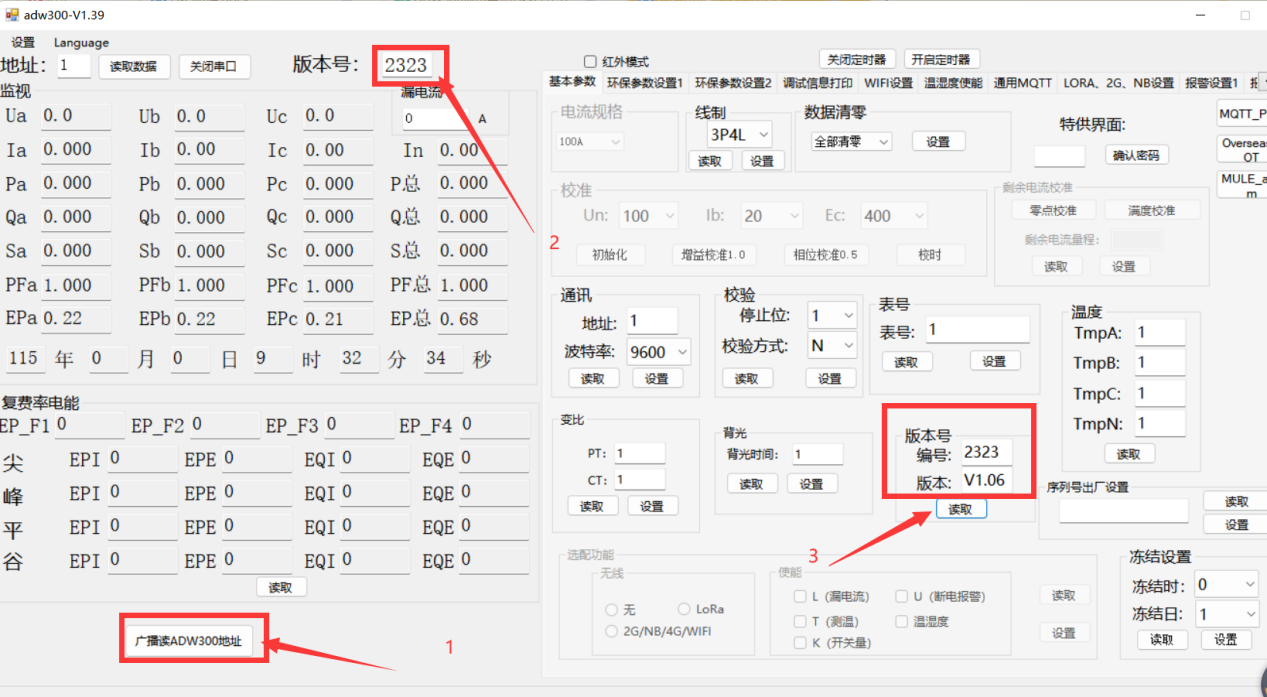

# 3.点击“广播读ADW300地址”，读取到“版本号”，是“2323”就没有问题

![](/media/202407//1720157920.660516.png)

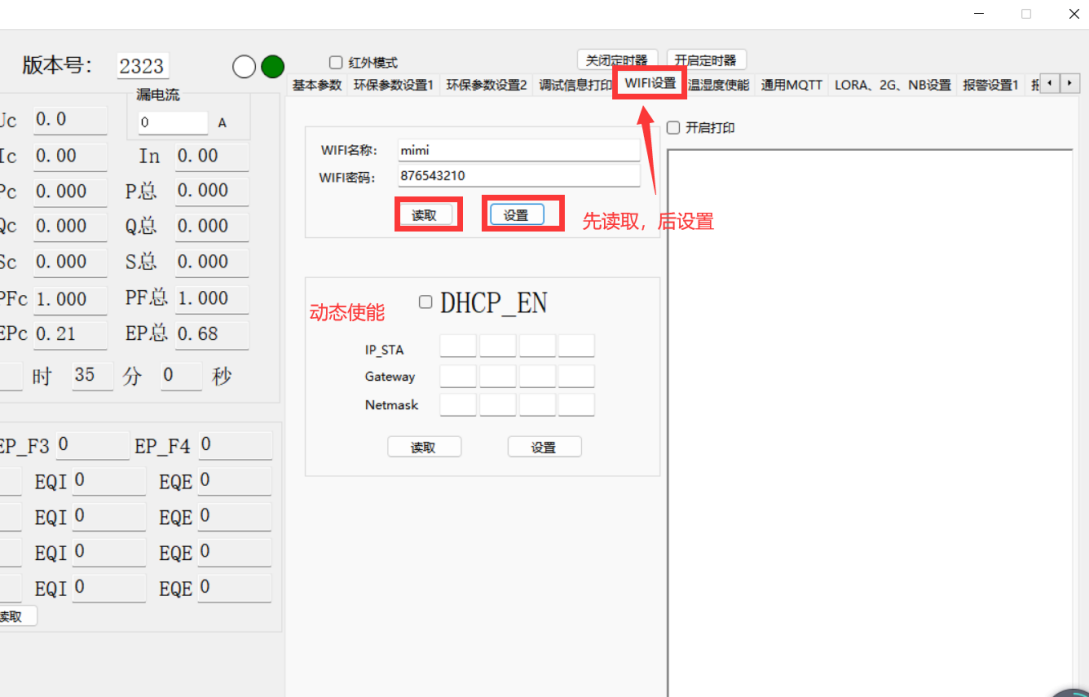

# 在“wifi设置”，先读取，后设置

wifi名称：

wifi密码：

![](/media/202407//1720157920.664101.png)

4.1.设置DHCP\_EN（动态使能）

4.1.1自动获取IP\_STA

“开启打印”，需要打开串口打印：

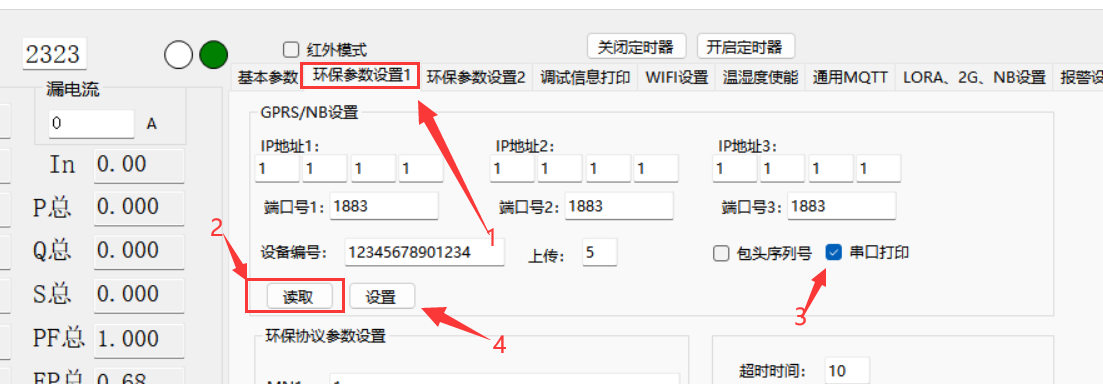

在“环保参数设置1”，先”读取”，然后在GPRS/NB设置打开“串口打印”。点击“设置”

![](/media/202407//1720157920.6679366.png)

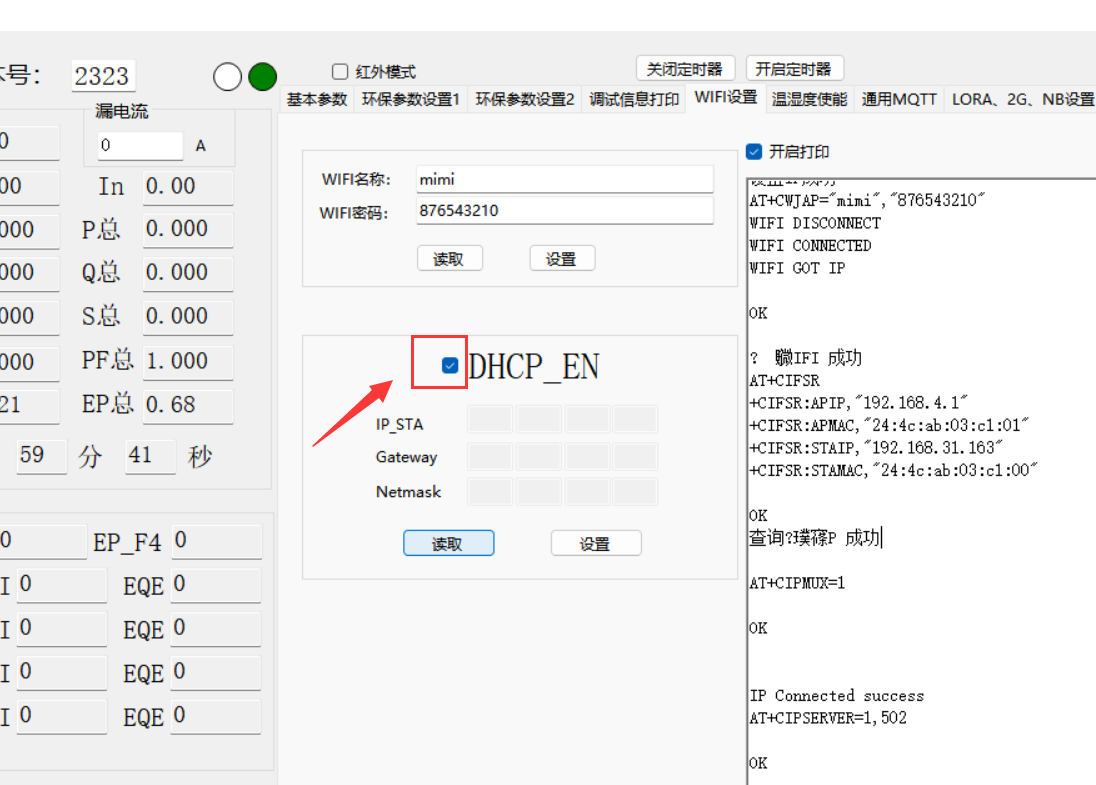

再来到wifi设置——只需要勾选DHCP\_EN即可,等待自动分配的IP\_STA。

勾选“开启打印”，点击左下角，广播读adw300地址

![](/media/202407//1720157920.670708.png)

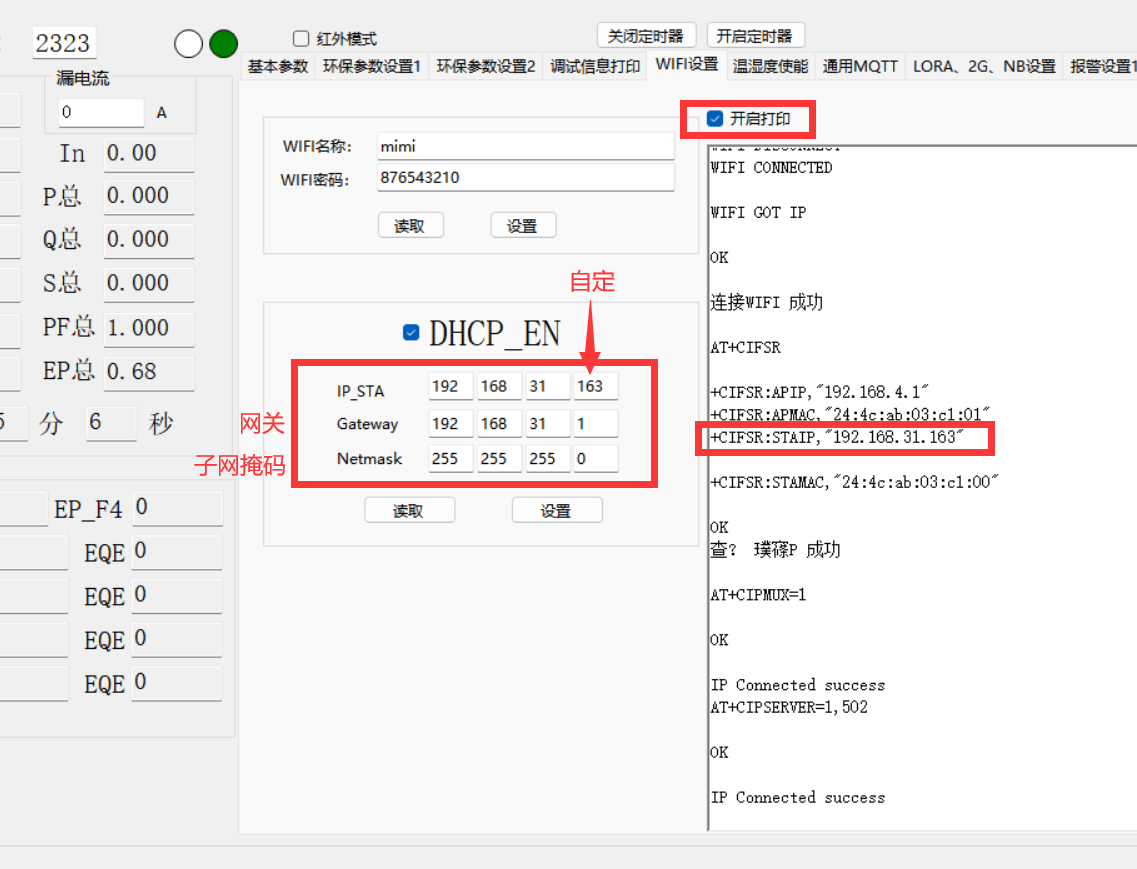

4.1.2手动设置ip

（选配IP）IP\_STA:

（网关）Gateway:

（子网掩码）Netmask:

![](/media/202407//1720157920.6742692.png)

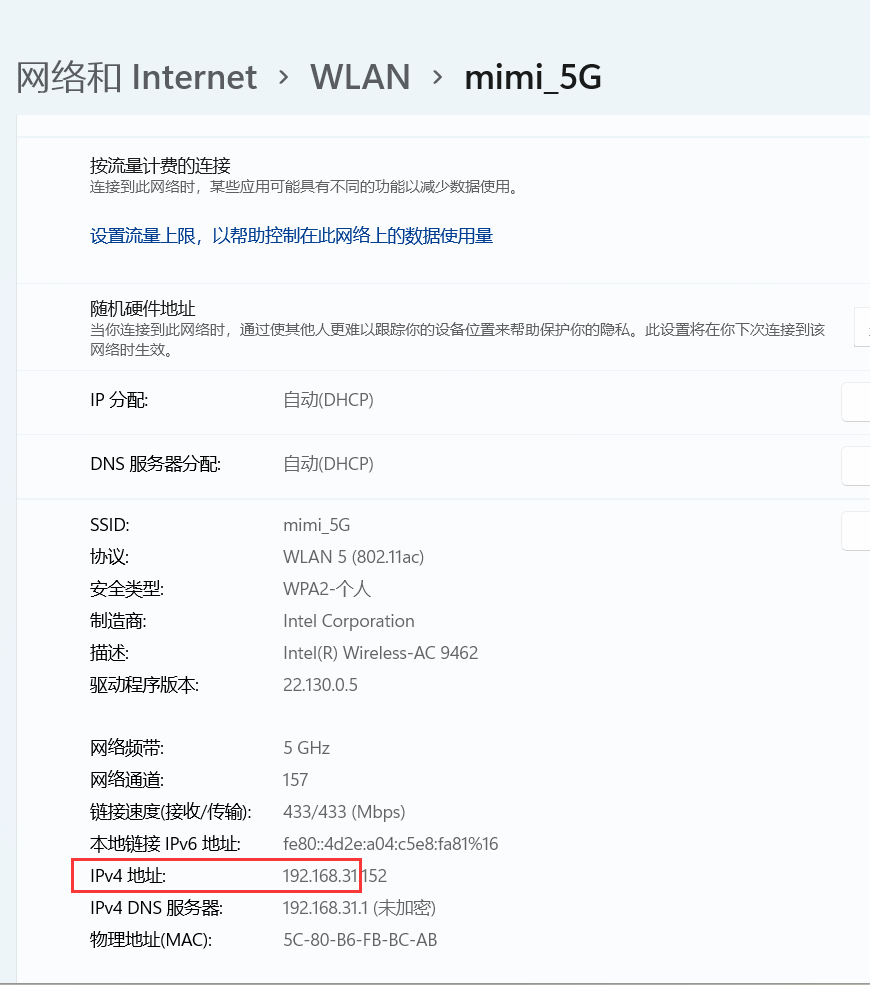

选配IP：可以在连接的wifi上查找，前三位，要与wifi的ipv4地址一样，最后一位可以任意设置。比如：192.168.31.120

![](/media/202407//1720157920.6771622.png)

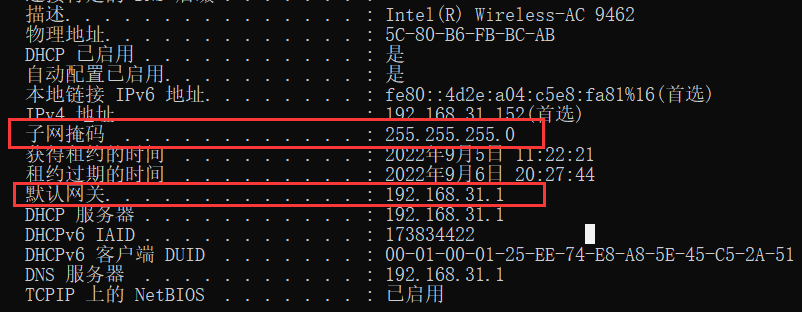

网关和子网掩码的内容，可以在电脑上查询到

1. 使用Windows+R键打开“运行”窗口，然后输入“cmd”进入命令提示窗口
2. 进入命令窗口之后，输入：ipconfig/all 回车即可看到整个电脑的详细的IP配置信息
3. 选择网关和子网掩码

网关：192.168.31.1

子网掩码：255.255.255.0

![](/media/202407//1720157920.6801233.png)

此时，Sever的连接已经完成，下面开始使用Modbus poll读取数据

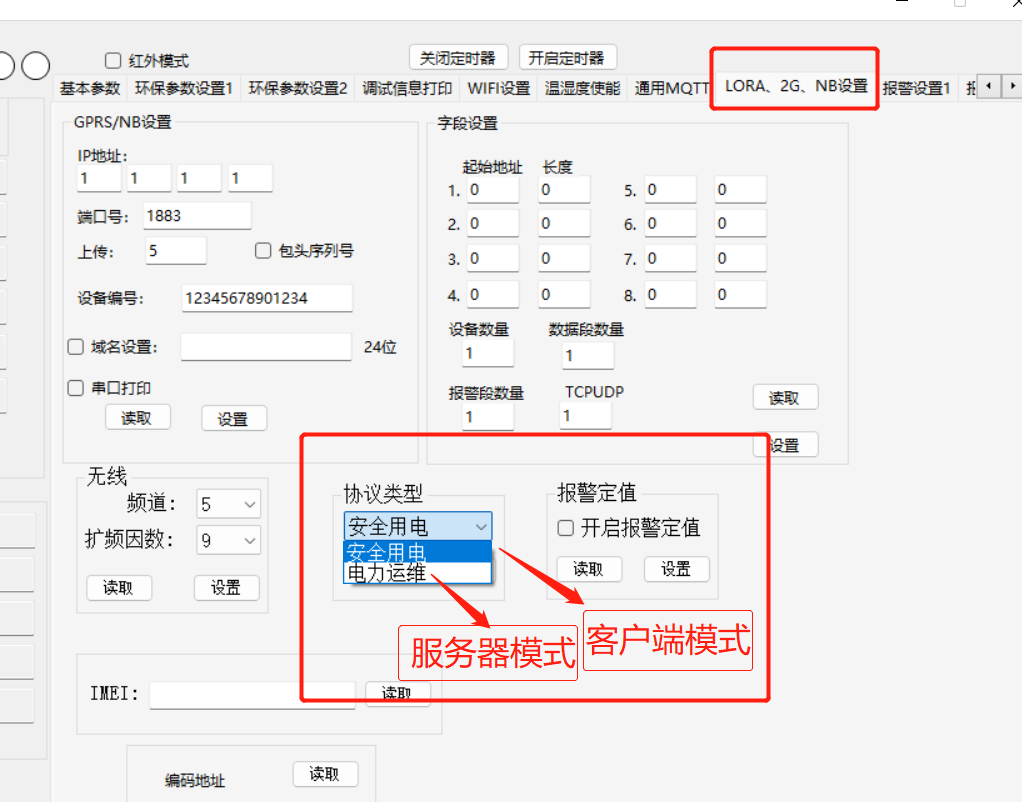

1. **设置服务器模式和客户端模式**

![](/media/202407//1720157920.6827226.png)

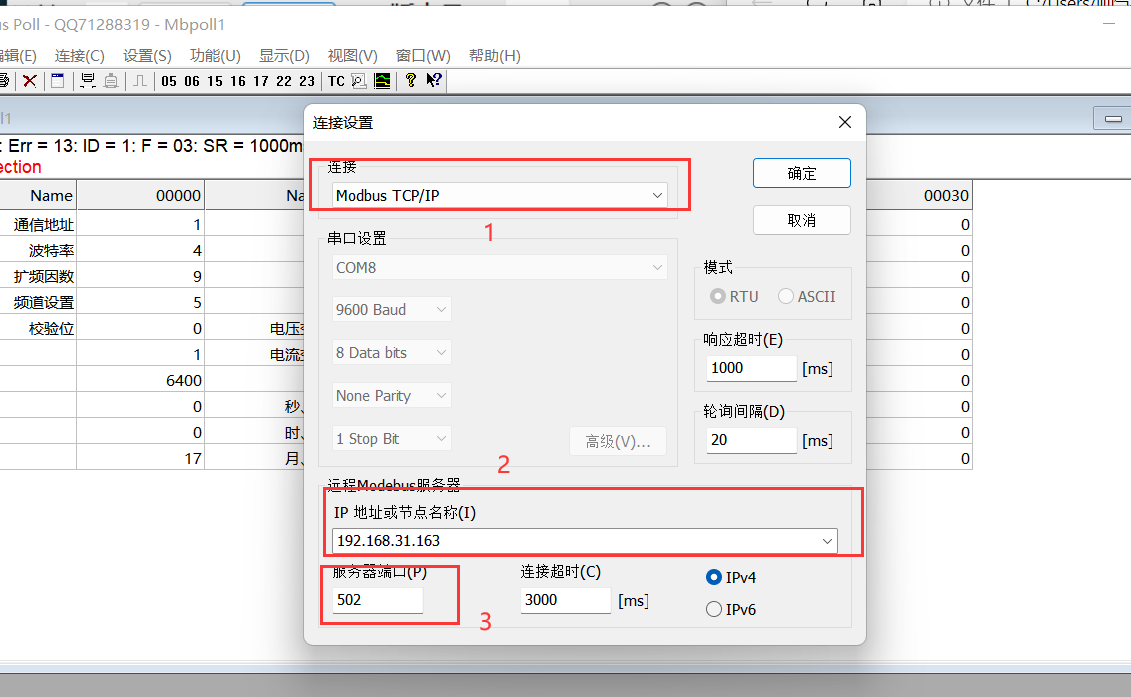

**5.下面是modbus poll来测试tcp/ip连接状况，详细的连接设置如下：**

![](/media/202407//1720157920.6853857.png)![](/media/202407//1720157920.6876636.png)![](/media/202407//1720157920.6902382.png)

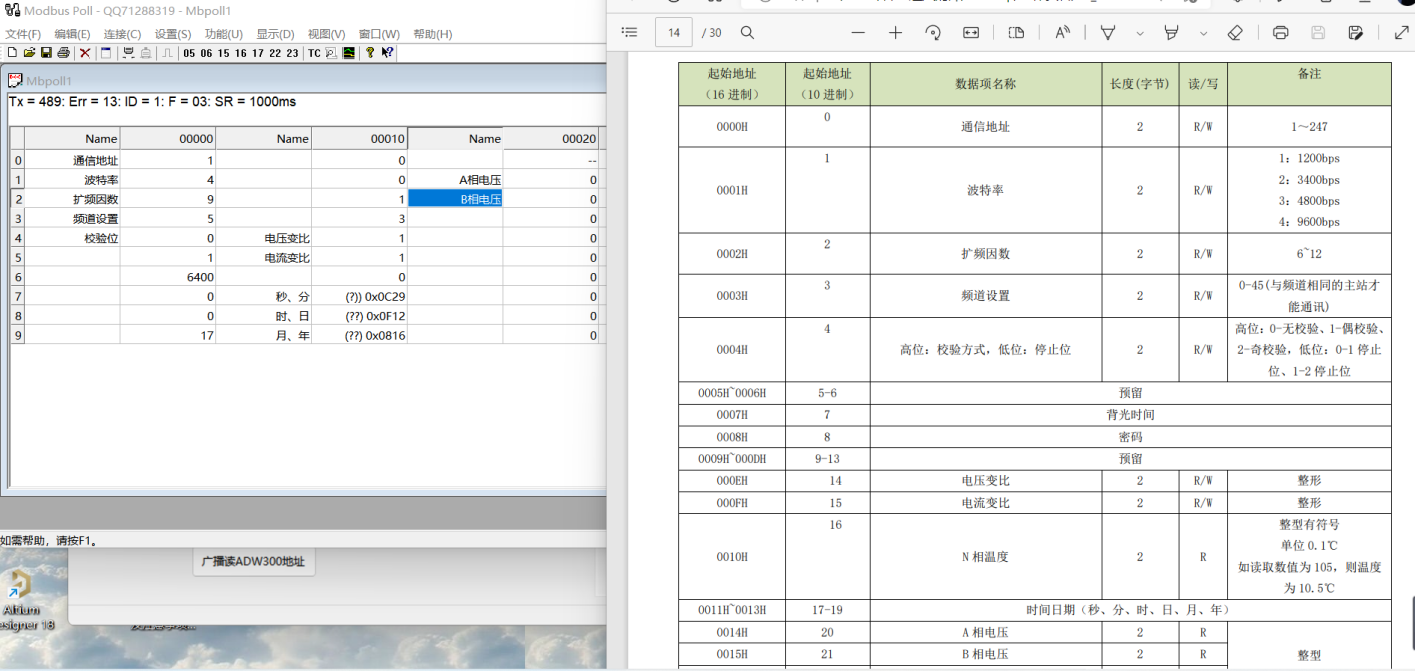

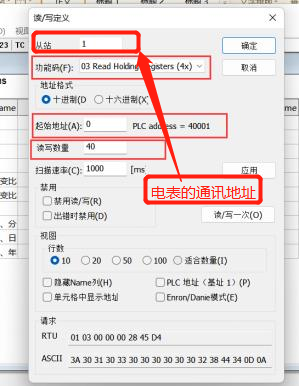

注意，设置“读/写定义”时，从站：电表通讯地址
