ADW300-4G表2228安全用电协议_90命令透传下发_修改新费率说明

**本文档主要针对程序编号2228的安全用电/电力运维协议的程序，以实际案例指导通过90命令透传下发去修改费率时段。**

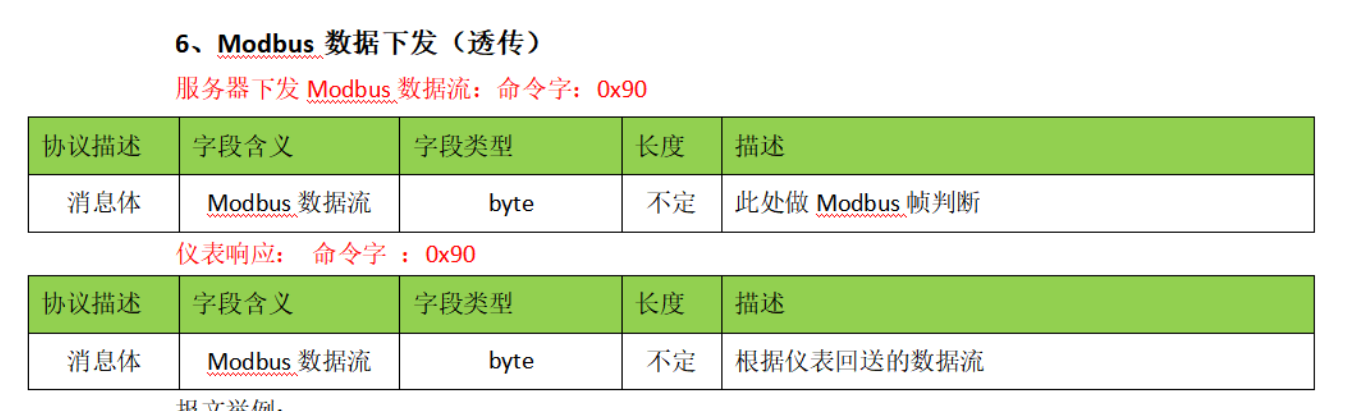

* 下图为协议文档中对90透传命令的定义：

![](/media/202407//1720156675.3140926.png)

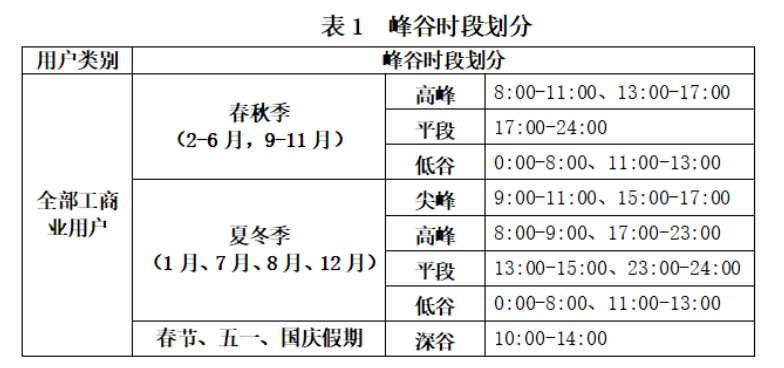

* 下图是客户给的时段案例：

![bb7a430a181d8da5ee4f3429af5fc42](/media/202407//1720156675.3186638.png)

* 针对以上内容，所需要透传下发的内容分为以下四个部分：

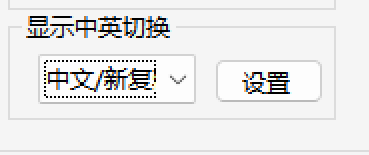

1. 首先时段涉及深谷费率，要切换一个新旧费率，调试软件界面如下：

![](/media/202407//1720156675.3222873.png)

**MODBUS写指令为**：

01 10 00 05 00 01 02 01 00 A7 95

01表示启用新费率时段

**套入透传的格式**：

7b 7b 90 01 10 00 05 00 01 02 01 00 A7 95 A1 67 7d 7d

7b 7b 7d 7d是固定包头包尾

90 是命令码

01 10 00 05 00 01 02 01 00 A7 95是MODBUS写指令

A1 67 是 90 01 10 00 05 00 01 02 01 00 A7 95 的CRC

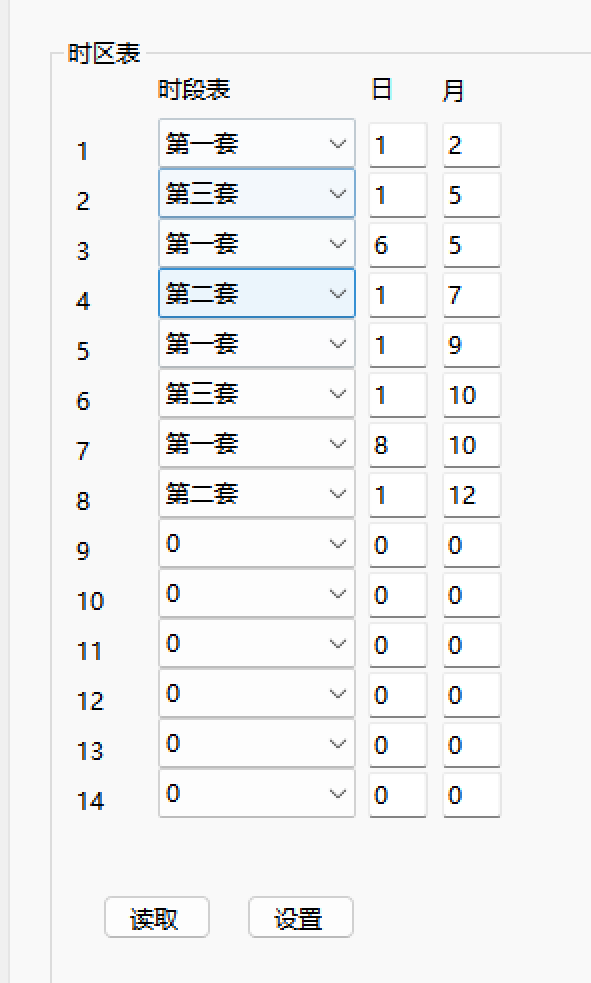

2.设置时区表

![](/media/202407//1720156675.326603.png)

**MODBUS写指令为**：

01 10 E0 00 00 15 2A 01 01 02 03 01 05 01 06 05 02 01 07 01 01 09 03 01 0A 01 08 0A 02 01 0C 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 48 90

**MODBUS解析**：

01 10 E0 00 00 15 2A

以下可以按照时区表每行一一对应

01 01 02 （第1套，1日，2月）

03 01 05 （第3套，1日，5月）

01 06 05 （第1套，6日，5月）

02 01 07 （第2套，1日，7月）

01 01 09 （第1套，1日，9月）

03 01 0A （第3套，1日，10月）

01 08 0A （第1套，8日，10月）

02 01 0C （第2套，1日，12月）

00 00 00

48 90（CRC）

**套入透传的格式**：

7b 7b 90 01 10 E0 00 00 15 2A 01 01 02 03 01 05 01 06 05 02 01 07 01 01 09 03 01 0A 01 08 0A 02 01 0C 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 48 9043 02 7d 7d

7b 7b 7d 7d是固定包头包尾

90 是命令码

01 10 E0 00 00 15 2A 01 01 02 03 01 05 01 06 05 02 01 07 01 01 09 03 01 0A 01 08 0A 02 01 0C 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 48 90是MODBUS写指令

43 02 是90 01 10 E0 00 00 15 2A 01 01 02 03 01 05 01 06 05 02 01 07 01 01 09 03 01 0A 01 08 0A 02 01 0C 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 48 90 的CRC

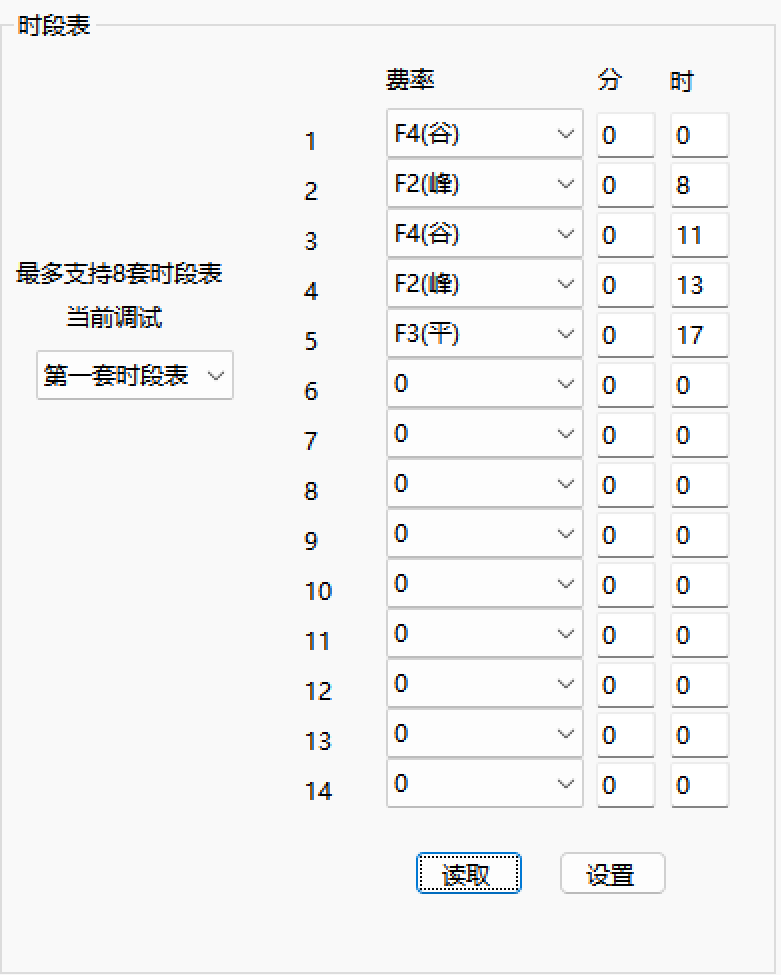

3.设置时段表，一共三段

![](/media/202407//1720156675.3327825.png)

**第一套时段表的MODBUS写命令**：

01 10 E0 2A 00 15 2A 04 00 00 02 00 08 04 00 0B 02 00 0D 03 00 11 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 26 F9

**MODBUS解析**：

01 10 E0 2A 00 15 2A

04 00 00 （谷，0分，0时）

02 00 08 （峰，0分，8时）

04 00 0B （谷，0分，11时）

02 00 0D （峰，0分，13时）

03 00 11 （平，0分，17时）

00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

26 F9（CRC）

**套入透传的格式**：

7b 7b 90 01 10 E0 2A 00 15 2A 04 00 00 02 00 08 04 00 0B 02 00 0D 03 00 11 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 26 F9 43 02 7d 7d

7b 7b 7d 7d是固定包头包尾

90 是命令码

01 10 E0 2A 00 15 2A 04 00 00 02 00 08 04 00 0B 02 00 0D 03 00 11 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 26 F9 是MODBUS写指令

43 02 是90 01 10 E0 2A 00 15 2A 04 00 00 02 00 08 04 00 0B 02 00 0D 03 00 11 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 26 F9 的CRC

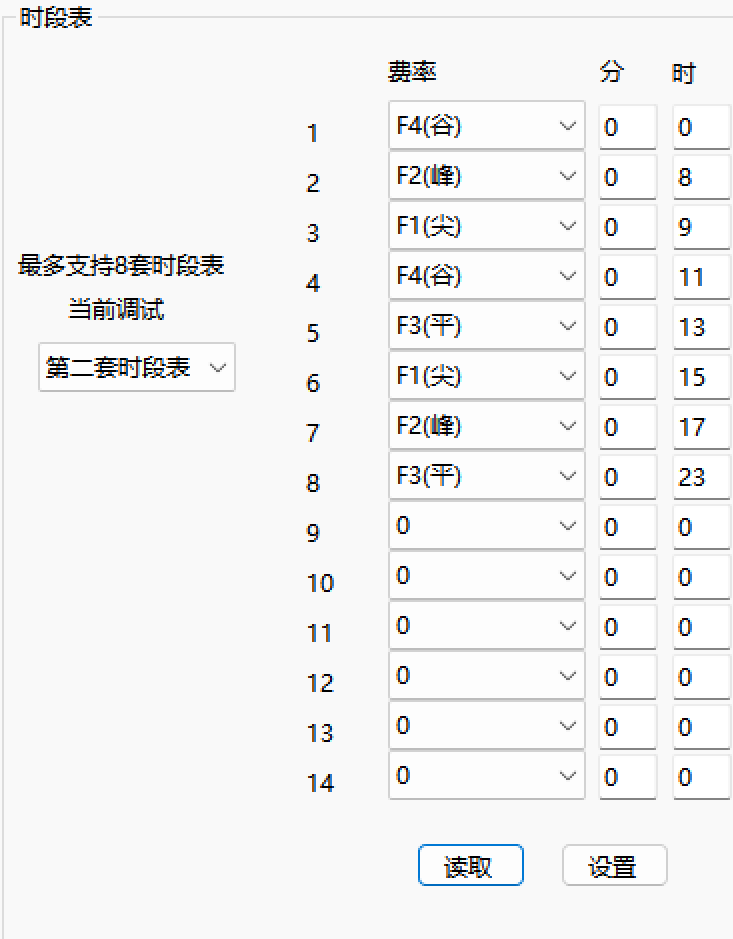

![](/media/202407//1720156675.3387442.png)

**第二套时段表的MODBUS写命令**：

01 10 E0 3F 00 15 2A 04 00 00 02 00 08 01 00 09 04 00 0B 03 00 0D 01 00 0F 02 00 11 03 00 17 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C3 95

**MODBUS解析**：

01 10 E0 3F 00 15 2A

04 00 00 （谷，0分，0时）

02 00 08 （峰，0分，8时）

01 00 09 （尖，0分，9时）

04 00 0B （谷，0分，11时）

03 00 0D （平，0分，13时）

01 00 0F （尖，0分，15时）

02 00 11 （峰，0分，17时）

03 00 17 （平，0分，23时）

00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

26 F9（CRC）

**套入透传的格式**：

7b 7b 90 01 10 E0 3F 00 15 2A 04 00 00 02 00 08 01 00 09 04 00 0B 03 00 0D 01 00 0F 02 00 11 03 00 17 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C3 95 43 02 7d 7d

7b 7b 7d 7d是固定包头包尾

90 是命令码

01 10 E0 3F 00 15 2A 04 00 00 02 00 08 01 00 09 04 00 0B 03 00 0D 01 00 0F 02 00 11 03 00 17 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C3 95是MODBUS写指令

43 02 是90 01 10 E0 3F 00 15 2A 04 00 00 02 00 08 01 00 09 04 00 0B 03 00 0D 01 00 0F 02 00 11 03 00 17 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C3 95 的CRC

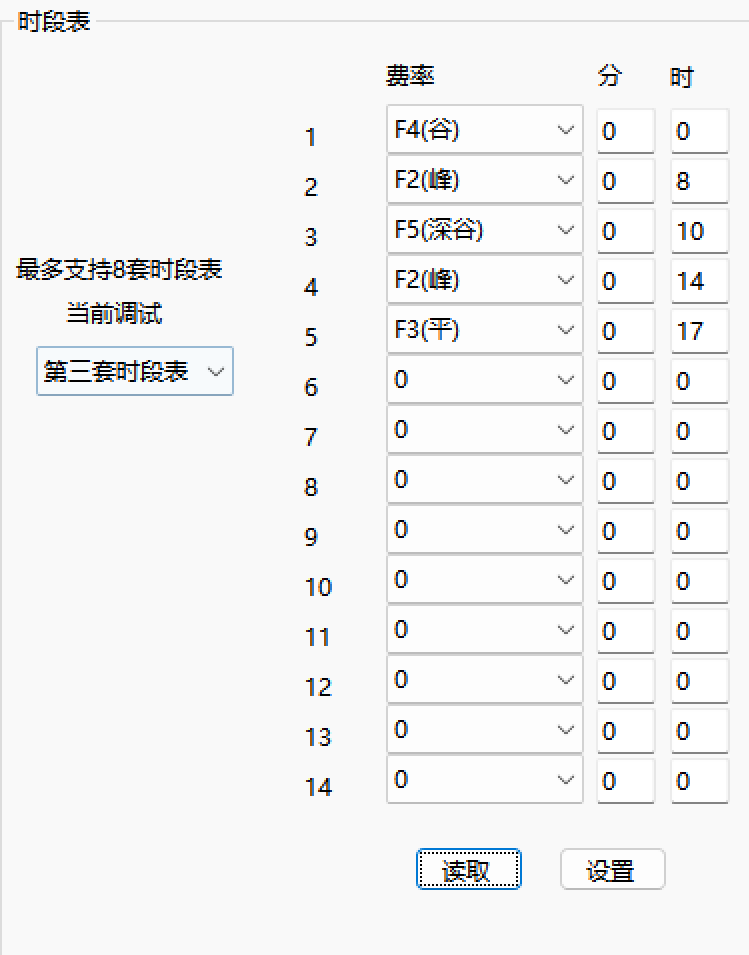

![](/media/202407//1720156675.3445227.png)

**第三套时段表的MODBUS写命令**：

01 10 E0 54 00 15 2A 04 00 00 02 00 08 05 00 0A 02 00 0E 03 00 11 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 8F 78

**MODBUS**解析:

01 10 E0 54 00 15 2A

04 00 00 （谷，0分，0时）

02 00 08 （峰，0分，8时）

05 00 0A （深谷，0分，10时）

02 00 0E （峰，0分，14时）

03 00 11 （平，0分，17时）

00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

8F 78（CRC）

**套入透传的格式**：

7b 7b 90 01 10 E0 54 00 15 2A 04 00 00 02 00 08 05 00 0A 02 00 0E 03 00 11 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 8F 78 43 02 7d 7d

7b 7b 7d 7d是固定包头包尾

90 是命令码

01 10 E0 3F 00 15 2A 04 00 00 02 00 08 01 00 09 04 00 0B 03 00 0D 01 00 0F 02 00 11 03 00 17 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C3 95是MODBUS写指令

43 02 是9001 10 E0 54 00 15 2A 04 00 00 02 00 08 05 00 0A 02 00 0E 03 00 11 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 8F 78 43 02 的CRC
